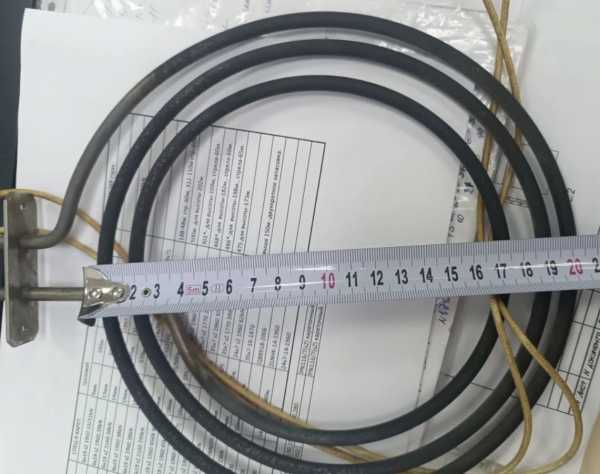

Характеристики
| Изделие | ТЭН |
|---|---|
| Оборудование | башенный кран |
| Марка оборудования | LIEBHERR |
| Модель оборудования | 130 |
Подключение: схема зависит от напряжения ТЭН
Название товара не содержит напряжения и не позволяет определить схему подключения. Для группового подключения к трёхфазной сети 380/220 В ТЭН на 220 В соединяют по схеме звезда, а ТЭН на 380 В - по схеме треугольник.
При соединении звездой мощность трёх ветвей должна быть одинаковой. Количество элементов, кратное трём, позволяет равномерно распределить нагрузку по фазам.
- Перед подключением уточните напряжение каждого элемента и схему сети.
- Корпус оборудования должен быть заземлён; работы выполняет специалист с необходимой группой по электробезопасности.
Узел установки нужно определить по оборудованию
В названии указаны башенный кран и LIEBHERR-130, но конкретный узел установки ТЭН не обозначен. Замена подбирается по размерам и маркировке старого ТЭН, а не по марке оборудования: сопоставьте посадочное место, крепление и размеры со старым нагревателем или документацией.
Трубчатый электронагреватель для другого узла нельзя подбирать только по названию техники. Нужны данные о среде: вода, неподвижный воздух, воздух с обдувом или масло.
- Сверьте форму, габариты и тип крепления.
- Если маркировка отсутствует, подготовьте фото старого ТЭН и место его установки.
Отложения и неправильная посадка мешают работе
Если нагреватель установлен в баке, перед заменой очистите бак и место крепления от грязи, накипи и ржавчины. Отложения могут помешать посадке по резьбе или уплотнению, вызвать перекос либо протечку.
Для подбора также укажите рабочую среду и режим обдува. Эти данные нужны, чтобы не переносить параметры нагревателя из одного узла в другой без проверки.
- Не устанавливайте ТЭН с неподходящим креплением.
- Перед монтажом проверьте посадочное место и состояние уплотнения.
Эскиз должен показывать длину, изгиб и крепление
ТЭН на заказ можно изготовить по эскизу, чертежу, образцу или маркировке старого нагревателя. Для ТЭН по размерам укажите развёрнутую длину трубки отдельно от габаритов после гибки: это разные величины.
Форму и тип крепления выбирают по заданию. Возможны прямое исполнение, изгиб по эскизу, крепление штуцером с гайкой или на фланце.
- На эскизе укажите диаметр оболочки, развёрнутую длину и форму изгиба.
- Добавьте габариты после гибки, длину холодной зоны или контактного стержня, мощность, напряжение и тип крепления.
- Уточните материал оболочки с учётом рабочей среды.
Мультиметр покажет обрыв, изоляцию проверяют отдельно
Перед измерением отключите старый ТЭН от сети. Сопротивление спирали проверьте мультиметром: для бытовых ТЭН обычно указывают диапазон 80-500 Ом; показание, близкое к нулю, или бесконечность может говорить о замыкании или обрыве.
Сопротивление изоляции проверяют мегаомметром. Для холодного ТЭН указано значение не менее 0,5 МОм; горячее состояние проверяют после отключения от сети, мегаомметром с напряжением не менее 500 В.
- Сравните измеренное сопротивление спирали с параметрами на шильдике или в паспорте оборудования.
- Одно измерение мультиметром не заменяет проверку изоляции.
Для расчёта соберите маркировку и размеры
Чтобы определить исполнение, передайте данные со старого нагревателя и описание условий работы. Если маркировки нет, приложите фотографии ТЭН и места установки.
- Маркировку со старого ТЭН, если она сохранилась.
- Развёрнутую длину либо длину и форму после гибки, диаметр трубки.
- Мощность и напряжение.
- Среду: воду, воздух без обдува или с обдувом, масло.
- Тип крепления и размеры посадочного места.
- Модель оборудования или фото старого ТЭН.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному названию это подтвердить нельзя: в нём нет размеров, напряжения и типа крепления. Сверьте эти параметры со старым ТЭН и посадочным местом.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для расчёта можно использовать образец или его фото. Понадобятся размеры, форма изгиба, крепление, мощность, напряжение и сведения о рабочей среде.
Можно ли установить этот ТЭН для воды, воздуха или масла?
По названию товара назначение по среде определить нельзя. Укажите рабочую среду и, для воздуха, наличие обдува при подборе.
Как проверить старый ТЭН мультиметром?
На отключённом от сети ТЭН измерьте сопротивление спирали. Показание, близкое к нулю, или бесконечность может указывать на замыкание или обрыв; изоляцию проверяют мегаомметром.
Что прислать для расчёта ТЭН?
Пришлите маркировку, размеры, мощность и напряжение, сведения о среде и креплении. Если маркировки нет, добавьте фото нагревателя и оборудования.
Как расшифровать обозначение ТЭН для LIEBHERR-130?
В названии карточки указаны тип оборудования, марка и модель. Электрические и монтажные параметры по нему не определяются: нужна маркировка со старого нагревателя или данные для расчёта.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
