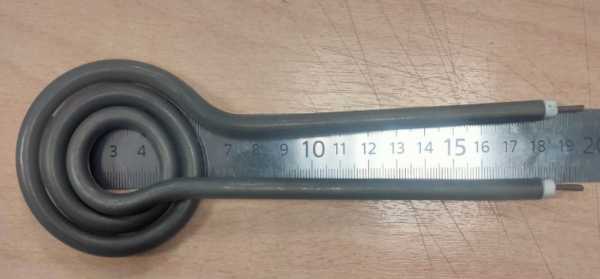

ТЭН для утюга АДНК 220 В, 600 W

Характеристики

Как читать параметры ТЭН для утюга АДНК

Этот трубчатый электронагреватель обозначен для утюга АДНК и рассчитан на 220 В при мощности 600 W. Электрические параметры позволяют проверить соответствие заменяемого нагревателя, но сами по себе не подтверждают совпадение формы, крепления или габаритов. Их нужно сверять отдельно.

• АДНК в названии указывает оборудование, для которого обозначен ТЭН.
• 220 В - указанное рабочее напряжение; при подборе замены оно должно совпадать с требованием узла.
• 600 W - мощность этого исполнения, а не значение для других вариантов нагревателя.
• Расчётный ток для сочетания 600 W и 220 В составляет 2,7 А.
• Размеры и конструкция крепления в названии не приведены, поэтому по одной маркировке 220 В, 600 W нельзя подтвердить механическую совместимость.

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Как изменить исполнение нагревателя 600 W

Базовые параметры карточки - утюг АДНК, 220 В и 600 W. Если для замены нужен другой вариант, при заказе укажите, какие параметры сохраняются, а какие должны отличаться.

• Сейчас тип крепления в названии ТЭН для АДНК не обозначен → по заказу делаем крепление штуцером с гайкой либо на фланце; резьбу штуцера выбирают под посадочное место.
• Сейчас конструкция выводов для исполнения 220 В, 600 W не приведена → по заказу доступны контактные стержни с резьбой М4, М5 или М6 с гайками, либо выводы проводом в термостойкой изоляции.
• Материал оболочки ТЭН для утюга АДНК в названии не указан → по заказу доступны чёрная сталь, нержавеющая сталь, медь, титан и жаропрочная сталь, а также предусмотренные варианты покрытия.
• В карточке указана мощность 600 W при напряжении 220 В → по заказу согласуем другие мощность и напряжение; при изменении мощности пересчитываем нагрузку на оболочку под рабочую среду.
• Форма и длина исходного ТЭН АДНК в названии не заданы → по заказу доступны прямое и гнутое исполнение, а также изготовление по эскизу с заданными длиной, радиусом гиба и межосевым расстоянием.

Что показывают расчёты для других параметров

Для исполнения ТЭН утюга АДНК с исходными параметрами 600 W и 220 В расчётный ток составляет 2,7 А. Это расчётное значение помогает сопоставить электрическую нагрузку при замене. Оно не описывает посадку в утюг: крепление и геометрию проверяют отдельно.

Если сохранить мощность 0,6 кВт, но перейти с 220 В на 380 В, расчётный ток будет 1,6 А, а сопротивление спирали - 240,7 Ом. В этом варианте спираль пересчитываем, размеры остаются прежними. Для заказчика это означает, что изменение напряжения не требует автоматически менять габариты, но требует отдельного электрического исполнения. Перед выбором нужно убедиться, что 380 В соответствует схеме питания узла.

Вариант 0,3 кВт на 220 В даёт расчётный ток 1,4 А. Если оставить ту же длину, нагрузка на оболочку изменится в 0,5 раза относительно исходной. Это не просто замена маркировки с 600 W на 0,3 кВт: для ТЭН, работающего в утюге АДНК, длину необходимо проверить с учётом среды. Если геометрия должна остаться прежней, этот момент учитывают до согласования исполнения.

Для 0,9 кВт на 220 В расчётный ток составит 4,1 А. При той же длине нагрузка на оболочку изменится в 1,5 раза; длину также проверяют под среду. Таким образом, расчётные варианты дают три разных решения относительно исходных 600 W: смена напряжения при пересчёте спирали, снижение мощности до 0,3 кВт или её повышение до 0,9 кВт. Укажите, какое значение требуется, и отдельно подтвердите, можно ли менять геометрию ТЭН.

При сравнении этих вариантов не следует считать ток единственным критерием выбора. Для заказа ТЭН на 220 В или 380 В нужно сообщить требуемую мощность, условия работы и то, какие габариты должны сохраниться. Если нужна исходная посадка утюга АДНК, это обозначают отдельно от электрических параметров.

Что обозначить на эскизе исполнения 600 W

Для ТЭН утюга АДНК эскиз должен связывать заданную форму с местом установки. Электрическую часть обозначьте отдельно: базовая карточка содержит 220 В и 600 W, а при запросе другого варианта внесите новые значения непосредственно в задание.

Изготовление по эскизу удобно, если существующая деталь имеет изгиб или нестандартное крепление, которые нельзя описать только параметрами из названия. Не смешивайте длину трубки с габаритами после гибки: для формы укажите оба размера, если они важны для установки ТЭН.

• Покажите развёрнутую длину и наружную форму ТЭН, включая высоту и межосевое расстояние параллельных участков, если они есть.
• Нанесите расположение крепления и обозначьте, требуется штуцер с гайкой или фланец; для резьбового варианта укажите резьбу штуцера.
• Отметьте расположение выводов и требуемое электрическое исполнение относительно 220 В и 600 W.

Что сверить перед заказом ТЭН для АДНК

Для замены ТЭН на утюге АДНК сравните маркировку 220 В, 600 W с данными старой детали и отдельно зафиксируйте параметры посадки. Так электрическое исполнение не будет принято за подтверждение совпадения по форме.

• Сверьте маркировку старого нагревателя с параметрами карточки: 220 В и 600 W; если требуется другое значение, укажите его явно.
• Зафиксируйте геометрию для установки в утюг АДНК: длину, форму после гибки и диаметр трубки.
• Опишите крепление: тип посадки, резьбу штуцера или размеры фланца, а также межосевое расстояние, если оно предусмотрено конструкцией.
• Укажите среду работы и сообщите, должна ли изменяться мощность относительно 600 W; для отличающейся мощности нагрузку на оболочку проверяют под эту среду.
