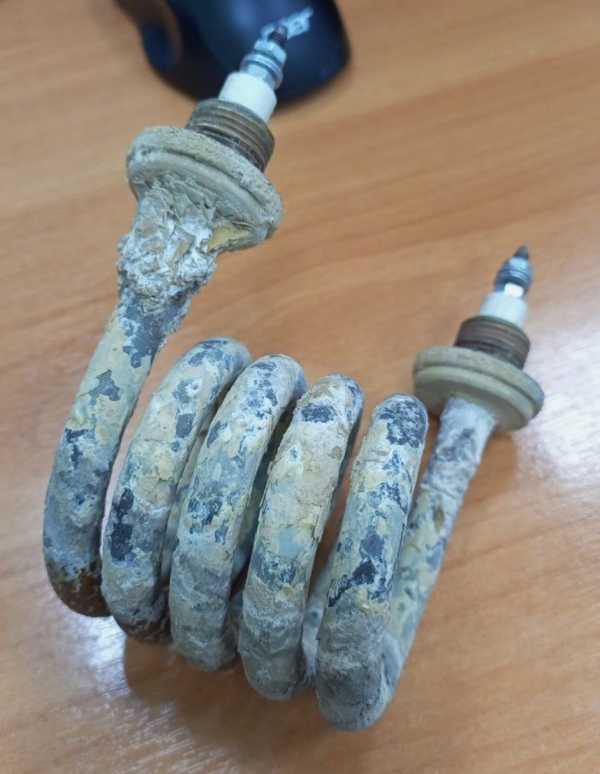

Характеристики
| Изделие | ТЭН |
|---|---|
| Назначение | для дистиллятора |
| Обозначение | 86А |
| Мощность | 2,5 кВт |
Подключение зависит от схемы узла
Для одного ТЭНа и для группы нагревателей в трёхфазной сети проверяют напряжение каждого элемента и схему оборудования. Соединение звездой или треугольником нельзя выбирать только по количеству ТЭНов.
Комплектация с несколькими ТЭНами в похожем по мощности оборудовании описывает другое изделие, а не схему подключения данного ТЭНа.
- Сверьте маркировку нагревателя и электрическую схему оборудования.
- Не подключайте ТЭН 380В к узлу с другим напряжением без проверки схемы.
Штуцер с гайкой или фланец: сверяйте посадочное место
В названии товара крепление не указано. Для замены измеряют резьбу штуцера или параметры фланца, а также межосевое расстояние, если оно есть.
По заказу можно сделать крепление штуцером с гайкой или на фланце. Трубчатый электронагреватель можно изготовить по чертежу, эскизу, образцу или маркировке старого нагревателя.
- Для штуцера укажите резьбу и положение крепления.
- Для фланца передайте размеры и межосевое расстояние.
Водяной нагреватель должен работать в своей среде
В дистилляторах ТЭН кипятит воду, и пар затем конденсируется в дистиллят. Тэн для воды подбирают с учётом среды и режима оборудования, а не только мощности.
Водяной ТЭН при работе может покрываться накипью. Анод не предотвращает её образование на нагревателе и стенках бака, но при реакции с карбонатами образуются более рыхлые соли магния, которые легче удалить механически. Сухой ТЭН в названии этой модели не заявлен, поэтому режим работы без воды по карточке определить нельзя.
- Уточните, работает ли нагреватель в воде, воздухе или масле.
- Сверьте требования к среде с документацией оборудования.
Перед заменой проверьте сопротивление и изоляцию
Сопротивление спирали и состояние изоляции проверяют до установки, сопоставляя результаты с данными оборудования и нагревателя. Если сопротивление изоляции ниже 0,5 МОм или ток утечки выше 0,75 мА/кВт, приведённая рекомендация предписывает просушить ТЭН при 120-150 °C в течение 4-6 часов.
Вместо проверки сопротивления изоляции в холодном состоянии допускается измерить ток утечки: он должен быть не более 0,75 мА/кВт. Перед проверкой отключите нагреватель от питания.
- Сверьте сопротивление спирали с данными на нагреватель или оборудование.
- Проверьте изоляцию либо измерьте ток утечки.
Материал оболочки выбирают по рабочей среде
В названии товара материал оболочки не указан. ГОСТ 13268-88 для разных значений pH воды рекомендует разный материал оболочки в зависимости от буквенного кода среды.
Это рекомендации стандарта для соответствующих условий, а не характеристика данного изделия. При подборе замены укажите состав среды и условия работы.
- Не переносите материал оболочки с похожей модели на свой ТЭН.
- Передайте сведения о среде для выбора исполнения.
Для расчёта подготовьте маркировку и размеры
По заказу можно изготовить ТЭН по чертежу, эскизу, образцу или маркировке старого нагревателя. Для подбора замены соберите данные об электрических параметрах, форме, креплении и рабочей среде.
- Маркировка со старого ТЭНа или фото нагревателя и оборудования.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение, среда и способ её движения.
- Тип крепления, резьба или размеры фланца, межосевое расстояние.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию известны только назначение, обозначение 86А и мощность 2,5 кВт. Совместимость уточняют по маркировке, размерам, напряжению и креплению.
Можно ли изготовить замену по старому образцу без маркировки?
Да, ТЭН можно изготовить по образцу. Передайте сам нагреватель или его фото, а также размеры и данные оборудования.
Можно ли установить его для нагрева воздуха или масла?
По карточке материал оболочки и допустимая среда не указаны. Для подбора исполнения сообщите рабочую среду и условия её движения.
Как проверить старый ТЭН перед заменой?
Проверьте сопротивление спирали и изоляцию либо измерьте ток утечки. При сопротивлении изоляции ниже 0,5 МОм или токе утечки выше 0,75 мА/кВт приведённая рекомендация предусматривает просушку.
Какие данные прислать для расчёта?
Маркировку, размеры, мощность, напряжение, среду и параметры крепления. Если маркировки нет, приложите фото старого ТЭНа и оборудования.
Как выбрать между штуцером с гайкой и фланцем?
Ориентируйтесь на посадочное место в оборудовании. Укажите тип крепления, резьбу или размеры фланца и межосевое расстояние.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
