Характеристики
| Назначение | Для водонагревателя |
|---|---|

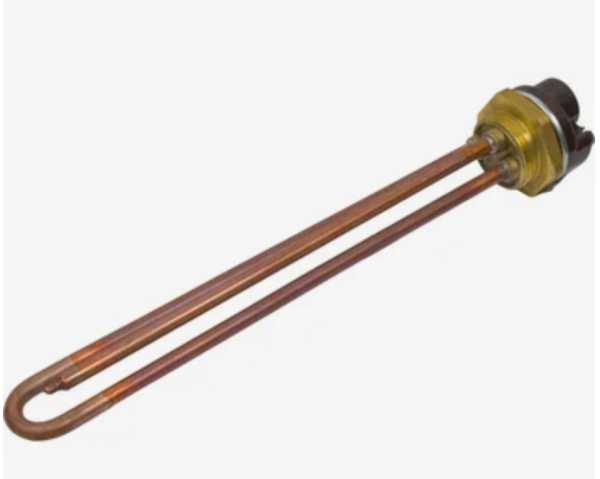

| Наименование | ТЭН для водонагревателя 2500 W |
| Мощность | 2,5 кВт |
Сначала сравните изгиб и место крепления
Для этой карточки указаны только мощность и назначение. Форма нагревателя, штуцер, гайка или фланец не заданы, поэтому совместимость нужно сверить со старым ТЭН и посадочным местом.
По заказу можно изготовить трубчатый электронагреватель прямой, U-, M- или другой формы по эскизу, а также с креплением штуцером с гайкой или на фланце.
- Снимите тип крепления и размеры резьбы либо фланца.
- Для фланцевого ТЭН измерьте межосевое расстояние и сравните его с посадочным местом.
Материал оболочки подбирают под воду
При подборе замены как тэна для воды уточните материал оболочки старого нагревателя. По заказу доступны оболочки из меди, нержавеющей или чёрной стали; материал этой каталожной позиции не указан.
Уточните конструкцию старого нагревателя: мокрый ТЭН контактирует с водой, а сухой ТЭН в колбе установлен внутри керамической оболочки и напрямую с водой не соприкасается.
- Сравните материал и состояние оболочки старого ТЭН.
- Проверьте, есть ли в баке магниевый анод: он принимает на себя коррозионное воздействие и разрушается первым.
Снимите длину и форму старого нагревателя
Измерьте развёрнутую длину или длину и форму после гибки, а также диаметр трубки. Если нагреватель снят, приложите фото и отметьте точки, от которых выполнены измерения.
Для изготовления по образцу также нужны мощность, напряжение и крепление. По этим данным можно сопоставить геометрию замены с исходной деталью.
- Не заменяйте развёрнутую длину размером по прямой, если ТЭН согнут.
- Если на старом нагревателе обозначены холодные зоны, зафиксируйте их размеры.
Схему подключения сверяйте с оборудованием
Если установлено несколько ТЭН в трёхфазной сети, схему подключения - звезда или треугольник - сверяют со схемой оборудования и данными каждого нагревателя. Мощность 2500 W сама по себе не задаёт схему.
Перед заменой зафиксируйте напряжение и способ соединения выводов. Не переносите схему со старого ТЭН, если новый нагреватель отличается по параметрам.
- Сфотографируйте подключение до отсоединения проводов.
- Сверьте маркировку нагревателя со схемой водонагревателя или котла.
Проверьте спираль и изоляцию до замены
Отключите оборудование от питания и отсоедините ТЭН. Сопротивление спирали проверяют мультиметром: у бытовых ТЭН оно обычно находится в диапазоне 80–500 Ом; показание, близкое к нулю, или «бесконечность» указывает на замыкание или обрыв.
Состояние изоляции проверяют отдельно, подходящим прибором и по критериям из паспорта оборудования. Одной проверки сопротивления спирали для оценки изоляции недостаточно.
- Зафиксируйте показание мультиметра и условия проверки.
- Не включайте водонагреватель, пока бак не заполнен водой и из горячего крана не пойдёт ровная струя.
Какие данные подготовить для подбора
По заказу ТЭН можно изготовить по чертежу, эскизу, образцу или маркировке старого нагревателя. Для подбора замены соберите параметры и фотографии до демонтажа, если доступ к ним после снятия будет затруднён.
Водяной тэн подбирают не только по мощности: проверьте геометрию, крепление и параметры подключения.
- Маркировка со старого ТЭН, если она есть.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и среда: вода, воздух или масло.
- Крепление, включая тип штуцера, гайки или фланца и межосевое расстояние.
- Модель оборудования и фото старого нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли ТЭН 2500 W к моему водонагревателю?
По одной мощности совместимость не определить. Сверьте маркировку, напряжение, длину, форму, диаметр трубки и крепление старого ТЭН.
Можно ли изготовить замену по старому образцу без маркировки?
Да, для подбора подойдут образец, чертёж или эскиз. Нужны размеры, форма после гибки, параметры подключения, крепление и фото.
Можно ли поставить этот ТЭН для воздуха или масла?
В карточке указано назначение для водонагревателя. Для другой среды требуется отдельный подбор с указанием среды и условий работы.
Как проверить старый ТЭН мультиметром?
При отключённом питании измерьте сопротивление спирали. Для бытовых ТЭН обычно характерен диапазон 80–500 Ом; показание около нуля или «бесконечность» может указывать на замыкание или обрыв.
Что прислать для расчёта замены?
Маркировку или фото, развёрнутую длину, форму и диаметр трубки, мощность, напряжение, среду и данные крепления. Если есть, приложите модель оборудования.
Можно ли включить водонагреватель сразу после установки ТЭН?
Сначала заполните бак: откройте подачу холодной воды и дождитесь ровной струи из горячего крана, чтобы выпустить воздух. Только после этого включайте нагрев.
