Характеристики
| Тип изделия | ТЭН |
|---|---|
| Назначение по названию | Для гладильного станка |
| Марка оборудования | Elitex |
| Модель оборудования | ГК160 |
Что можно понять по обозначению Elitex ГК160
В названии указаны назначение и модель оборудования: это ТЭН для гладильного станка Elitex ГК160. Обозначение помогает привязать запрос к станку, но не расшифровывает конструкцию самого нагревателя. По названию нельзя определить форму, развёрнутую длину, диаметр трубки, материал оболочки, мощность, напряжение или крепление.
Для подбора исполнения эти параметры рассматривают вместе. Геометрия определяет положение нагревательной части в узле, крепление задаёт посадочный размер, а положение выводов влияет на подключение. Мощность и напряжение должны соответствовать электрической схеме и условиям теплоотдачи. Поэтому одинаковое обозначение станка ещё не доказывает, что два ТЭН взаимозаменяемы.
Если нужен трубчатый электронагреватель для Elitex ГК160, сначала фиксируют параметры фактически установленного нагревателя и требования к замене. Можно заказать ТЭН по размерам, а при необходимости согласовать изменения, например другое крепление или расположение выводов. Запрос «тэн на заказ» дополните фото узла, размерами и данными со старой детали, если маркировка сохранилась.
Как изменить исполнение ТЭН для Elitex ГК160
В названии Elitex ГК160 не указаны конструктивные и электрические параметры ТЭН. По заказу согласуем нужное исполнение с учётом того, как нагреватель устанавливается и подключается в конкретном узле станка.
- Для установки ТЭН на Elitex ГК160 сначала уточняют, какое крепление принимает посадочное место; по заказу выполняем штуцер с гайкой или фланец. Для штуцера доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2. Укажите нужную резьбу и размеры участка крепления.
- Положение выводов на ТЭН для Elitex ГК160 в названии не задано. Можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции; длину холодной зоны согласуем так, чтобы выводы располагались у точки подключения станка.
- Материал оболочки ТЭН для Elitex ГК160 не указан в названии. Для нужного исполнения можно выбрать чёрную сталь, нержавеющую AISI 304 или AISI 316, сталь 12Х18Н10Т, жаропрочную сталь, медь или титан. Если для детали требуется защитный слой, задайте покрытие цинком или фторопластом.
- Мощность и напряжение ТЭН к Elitex ГК160 не заданы каталожным названием, поэтому укажите их как параметры заказа. Если мощность меняется при прежних габаритах, удельную нагрузку на оболочку пересчитывают с учётом среды и теплоотдачи, а не переносят автоматически со старой детали.

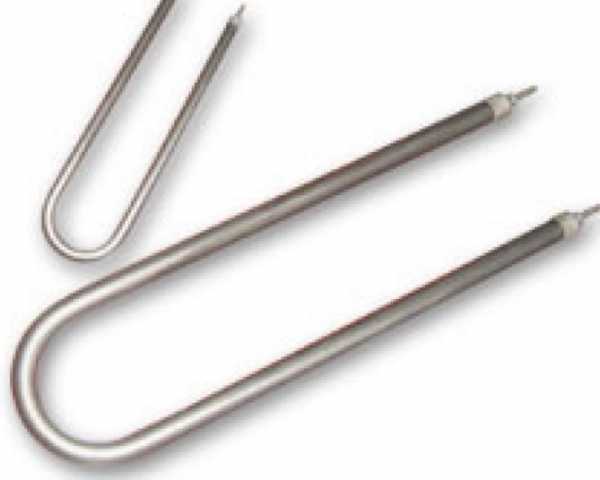

- Форму и длину ТЭН для Elitex ГК160 также задают отдельно: возможны прямое, U-, W-, M-, Г-образное исполнения, скрепка, кольцо, спираль, оребрение или конструкция по эскизу. Укажите длину после гибки, радиус и межосевое расстояние; при необходимости в исполнение добавляют встроенный термовыключатель или термостат.
Как устроен нагрев в гладильных системах
Название товара связывает ТЭН со станком Elitex ГК160, но не указывает, греет ли он вал, бойлер или другой узел. В промышленном гладильном катке электрический нагрев может быть организован в валу как альтернатива газовому и паровому нагреву. Для такого оборудования важны тепловой режим и движение механизма: остановка вращения вала под нагрузкой может привести к перегреву, а повторяющиеся циклы нагрева и охлаждения со временем изнашивают изоляцию.
В парогенераторе нагреватель находится внутри бойлера с водой; ёмкость соединена шлангом с утюгом. Такие системы представлены моделями Laurastar Lift White, Laurastar Lift Plus Ultimate Black, Gorenje SGH2200LBC и Gorenje SGD3000BKV. Это примеры другого оборудования, а не подтверждение совместимости с Elitex ГК160. У бытовых систем мощность бойлера может составлять 1600-3000 Вт; это характеристика системы целиком, а не ТЭН из названия этой карточки.
Для подбора исполнения ТЭН Elitex ГК160 полезно установить, в каком узле он работает и какие условия могли привести к отказу:
В нагреваемом валу остановка вращения под нагрузкой создаёт риск перегрева; при выборе исполнения для станка учитывают условия работы механизма и размещение нагревательной части.
Частые циклы нагрева и охлаждения могут повреждать изоляцию. При замене ТЭН для Elitex ГК160 важно согласовать не только форму, но и положение крепления и выводов относительно узла станка.
В бойлере парогенератора накипь снижает теплоотдачу и ведёт к перегреву нагревателя. Это относится к водяному бойлеру и не означает, что ТЭН для Elitex ГК160 работает в воде или имеет такую же конструкцию.
Что отметить на эскизе нагревателя для Elitex ГК160
На эскизе ТЭН для Elitex ГК160 покажите контур нагревательной части, положение крепления и выводов, а также расстояния между прямыми участками и точками гиба. Если форма отличается от прямой, укажите длину после гибки, радиус и межосевые расстояния. Отметьте, какая часть нагревателя должна находиться в рабочем узле и где располагается холодная зона. Материал оболочки, мощность, напряжение и вариант выводов подпишите рядом с изображением, чтобы геометрия и электрические требования относились к одному исполнению. Если эскиз показывает только общий контур станка, добавьте отдельный вид крепления: по нему определяют посадочный размер ТЭН.
Какие данные подготовить для заказа
Для ТЭН, обозначенного как изделие для Elitex ГК160, сопоставьте старую деталь с местом установки и перечислите отличия, которые нужны в новом исполнении. Не подменяйте отсутствующие в названии параметры предположениями: для заказа важны фактические размеры и требования к подключению.
- Маркировку со старого ТЭН, если она есть, и фото нагревателя целиком, крепления и выводов.
- Форму, общую длину или длину после гибки и диаметр трубки; укажите точки, между которыми сняты размеры.
- Тип крепления, резьбу штуцера либо размеры фланца и межосевое расстояние, если оно есть.
- Мощность и напряжение старого нагревателя либо требуемые значения для узла Elitex ГК160.
- Среду, в которой работает нагреватель, и условия теплоотдачи; если ТЭН размещён в воздухе, укажите наличие или отсутствие обдува.
- Планируемые отличия от старой детали: материал оболочки, другой тип выводов, встроенный термовыключатель или термостат.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли изменить резьбу штуцера или крепление ТЭН для Elitex ГК160?
Да. Для ТЭН к Elitex ГК160 можно задать штуцер с гайкой или фланец. Укажите резьбу либо размеры фланца и посадочного места, чтобы согласовать соединение с узлом станка.
Можно ли поставить другие выводы или изменить длину холодной зоны?
Да. Для ТЭН Elitex ГК160 можно выбрать контактный стержень с резьбой М4, М5 или М6 либо провод в термостойкой изоляции. Длину холодной зоны задают с учётом положения точки подключения.
Можно ли изменить мощность или напряжение, сохранив размеры ТЭН?
Можно задать другие мощность и напряжение для ТЭН к Elitex ГК160. При изменении мощности на прежних габаритах пересчитывают удельную нагрузку на оболочку с учётом рабочей среды.
Можно ли изготовить ТЭН для Elitex ГК160 по старой детали без маркировки?
Да, если доступны размеры и конструкция старого нагревателя. Для исполнения ТЭН нужны данные о форме, длине, диаметре трубки, креплении, выводах, мощности и напряжении.
Можно ли использовать ТЭН для Elitex ГК160 в другой среде?
Это зависит от материала оболочки, мощности и теплоотдачи. Для нового исполнения укажите, где будет работать ТЭН: например, в воде, масле или воздухе.
Подойдёт ли ТЭН для Elitex ГК160 к другой гладильной системе?
Название указывает на Elitex ГК160 и не подтверждает совместимость с другими моделями. Laurastar Lift White, Gorenje SGH2200LBC и Gorenje SGD3000BKV приведены как примеры паровых систем; для них отдельно сверяют крепление, размеры, мощность и напряжение ТЭН.
