Характеристики

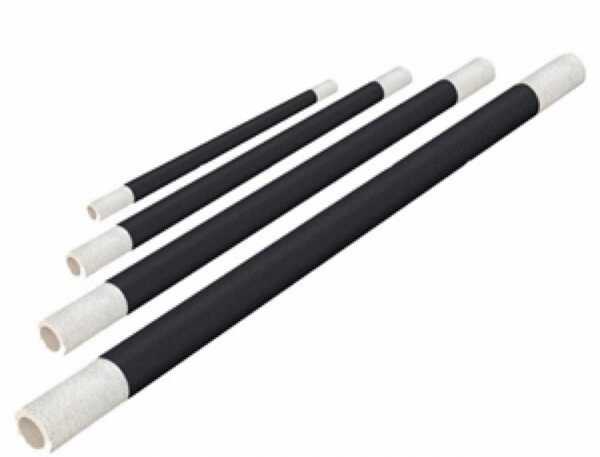

| Наименование | Высокотемпературный нагреватель до 1500 градусов |
|---|---|
| Тип | нагреватель |
| Исполнение | высокотемпературный |
| Температурный предел по названию | до 1500 градусов |
Сверьте изгиб и крепление со старым нагревателем
Снимите форму ТЭН и размеры узла: расстояние между концами, высоту и межосевое расстояние параллельных участков. Для крепления укажите, нужен ли штуцер с гайкой или фланец.
По заказу можно изготовить прямую, U-, M-, W-образную форму, спираль, скрепку или исполнение по эскизу. Форма и крепление задаются отдельно от температурного предела в названии товара.
- Запишите диаметр трубки и размеры посадочного места.
- Укажите тип крепления и межосевое расстояние, если есть фланец.
Сначала определите узел, куда ставится ТЭН
Для нестандартных ёмкостей, опытных установок и техники с утраченным паспортом ТЭН подбирают по эскизу или образцу. В водонагревательных баках ориентируются на посадочный размер, а не только на совместимость с брендом.
- Для автономной системы укажите напряжение питания.
- Для бака или фильтра приложите фото узла установки.
Разделите длину трубки и габариты после гибки
Развёрнутая длина - это длина трубки до изгиба. Она нужна для расчёта мощности; габариты после гибки помогают проверить, поместится ли ТЭН в узел. Укажите обе группы размеров, если старый нагреватель изогнут.
Замеряйте также длину холодной зоны или контактного стержня. Если меняете ТЭН в баке, очистите бак и место крепления от грязи, накипи и ржавчины: отложения могут помешать посадке.
- Развёрнутая длина и диаметр трубки.
- Форма и габариты после гибки.
- Длина холодной зоны или контактного стержня.
Уточните напряжение и схему соединения
Если подключается группа ТЭН к трёхфазной сети, элементы соединяют звездой или треугольником в зависимости от напряжения каждого элемента. Для звезды мощность трёх ветвей должна быть одинаковой.
Количество элементов, кратное трём, позволяет распределить нагрузку по фазам равномерно. Эти схемы относятся к групповому подключению, а не определяют электрические параметры данного нагревателя.
- Передайте напряжение и мощность со старого ТЭН или паспорта оборудования.
- При групповом подключении укажите число элементов и схему.
Материал оболочки выбирают под рабочую среду
По заказу доступны оболочки из чёрной или нержавеющей стали, а также меди. Для выбора укажите среду: воду, масло или воздух, а для воздуха - есть ли обдув.
- Опишите среду и условия теплоотдачи.
- Не выбирайте материал только по названию нагревателя.
Передайте данные для расчёта без догадок
Для замены по старому образцу подойдут маркировка, чертёж, эскиз или сам нагреватель. Если маркировки нет, приложите фото и измерения: тэн по размерам можно подобрать по заданным параметрам.
Для тэна на заказ укажите модель оборудования, среду, мощность, напряжение, размеры и крепление. ТЭН универсальный тоже проверяют по посадочному размеру и условиям работы.
- Маркировка, фото или модель оборудования.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение, среда и тип крепления.
Вопросы
Подойдёт ли нагреватель к моему оборудованию?
Это проверяют по посадочным размерам, форме, креплению, мощности и напряжению. Пришлите модель оборудования или фото старого ТЭН.
Можно ли изготовить замену по старому образцу без маркировки?
Да, для подбора нужны фото и замеры: диаметр, длина, форма после гибки, холодная зона и тип крепления. Мощность и напряжение уточните по паспорту оборудования, если маркировка утрачена.
Можно ли поставить этот ТЭН в воду, воздух или масло?
Для подбора укажите среду и условия теплоотдачи: воздух неподвижный или с обдувом. Пригодность конкретного исполнения нужно проверить по этим данным.
Как проверить старый ТЭН перед заменой?
Найдите маркировку у вывода или на штуцере, сверьте мощность и напряжение с паспортом аппарата. Дополнительно измерьте трубку, холодную зону и форму изгиба.
Что прислать для расчёта?
Маркировку или фото, модель оборудования, размеры, мощность, напряжение, рабочую среду и тип крепления. Для изогнутого ТЭН укажите развёрнутую длину и габариты после гибки.
Почему для замены важны и развёрнутая длина, и размеры после гибки?
Развёрнутая длина нужна для расчёта мощности, а габариты после гибки - для проверки посадки в узел. Одного размера между концами может быть недостаточно.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
