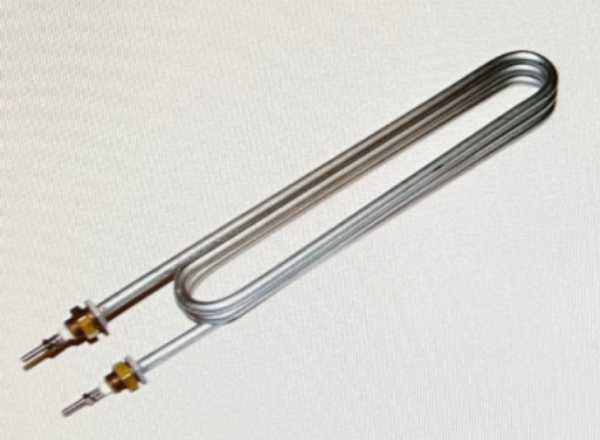

ТЭН 5000 Вт для водонагревателя ЭВА-450

Характеристики

Где стоит такой нагреватель

Как ТЭН 5000 Вт работает в водонагревателе

В названии указан ТЭН для водонагревателя ЭВА-450 мощностью 5000 Вт, но конструкция его посадочного узла и материал оболочки не приведены. В накопительном водонагревателе нагреватель находится внутри бака: его устанавливают через боковой или нижний фланец либо через резьбовую втулку. Рядом с узлом может крепиться магниевый анод. В проточном водонагревателе ТЭН расположен в небольшой цилиндрической камере прямо на пути потока. Для таких аппаратов используют мокрые нагреватели из меди или нержавеющей стали и встроенную термозащиту от перегрева при остановке потока. Эти сведения описывают варианты оборудования, но не позволяют определить устройство ТЭН 5000 Вт для ЭВА-450. Среди моделей накопительных водонагревателей в справочнике есть Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry и Thermex HIT 15-U Pro; среди проточных указаны Stiebel Eltron DHB-E 18, Stiebel Eltron DHB-E 27 и Stiebel Eltron EIL 4 Plus. Это примеры оборудования с подобными узлами, а не перечень совместимых моделей. Для подбора к ЭВА-450 проверяют посадку и подключение именно установленного нагревателя. У мокрого ТЭН в накопительном баке накипь образует теплоизолирующий слой: тепло хуже передаётся воде, спираль внутри оболочки перегревается и может прогореть. Износ или отсутствие магниевого анода связано с электрохимической коррозией трубки. В проточном узле накипь нарастает при интенсивном нагреве небольшого объёма воды; слабый напор или остановка потока ухудшают теплоотвод и могут привести к перегреву. Поэтому совпадения мощности 5000 Вт недостаточно: при замене для ЭВА-450 нужно также выяснить материал оболочки, способ крепления, форму ТЭН и наличие термозащиты. В карточке эти параметры не указаны.

Как заменить ТЭН 5000 Вт

При замене ТЭН в водонагревателе ЭВА-450 сопоставьте старый элемент с новым нагревателем мощностью 5000 Вт: одинаковая мощность сама по себе не подтверждает совпадение посадки и подключения. Порядок доступа к узлу определяет конструкция конкретного оборудования.

1. Отключите водонагреватель от электропитания и подготовьте оборудование к работе по его инструкции.
2. Извлеките старый ТЭН предусмотренным для этого водонагревателя способом. Не используйте схему разборки от другой модели.
3. Сохраните старую маркировку и сфотографируйте элемент целиком, отдельно сняв крепление и выводы. Это позволит сравнить исполнение с ТЭН 5000 Вт из каталога.
4. Сверьте форму, развёрнутую длину и диаметр трубки, размеры посадочного места и вид крепления. Мощность 5000 Вт также должна соответствовать требованию оборудования.
5. Уточните напряжение, материал оболочки и наличие термовыключателя или термостата. Эти характеристики для каталожного ТЭН не указаны, поэтому не считайте их совпадающими без проверки.
6. Установите подобранный нагреватель согласно инструкции водонагревателя и после монтажа проверьте работу узла в штатном режиме. Если крепление или выводы не совпадают, уточните исполнение до установки.

Как исполнить ТЭН 5000 Вт под задачу

Для ЭВА-450 каталог задаёт мощность 5000 Вт и назначение для водонагревателя. Оболочка, форма, крепление, выводы и напряжение в названии отсутствуют; по заказу можно изменить эти параметры и получить исполнение под конкретный узел.

• Оболочка для каталожного ТЭН не указана → для воды можем сделать медную оболочку либо оболочку из нержавеющей стали AISI 304 или 12Х18Н10Т. Для жёсткой или солёной воды доступны варианты из AISI 316 и титана. Чтобы подобрать материал для ТЭН 5000 Вт, укажите условия работы водонагревателя.
• Мощность этого ТЭН составляет 5000 Вт → по заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если габариты оставить прежними, а мощность изменить, изменится удельная нагрузка на оболочку. Поэтому при расчёте нового исполнения нужны требуемая мощность и сведения о среде, в которой будет работать ТЭН.
• Крепление для ЭВА-450 в названии не уточнено → можем выполнить штуцер с гайкой под метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо под трубную резьбу G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; также доступно крепление на фланце. Выбранный вариант должен соответствовать посадочному узлу, а не только мощности 5000 Вт.
• Выводы каталожного ТЭН не заданы → по заказу можно сделать контактные стержни с резьбой М4, М5 или М6 и гайками или вывести провода в термостойкой изоляции. Для подключения к водонагревателю ЭВА-450 сопоставляют не только сам контакт, но и его положение относительно крепления.
• Форма и длина ТЭН в названии не приведены → выполняем прямые, U-, W-, M- и Г-образные нагреватели, варианты «скрепка», кольцо, спираль или оребрённое исполнение. По заказу также устанавливаем встроенный термовыключатель или термостат. Для изделия мощностью 5000 Вт форма и защита остаются отдельными параметрами заказа, не указанными в карточке.

Где применяют подобные водяные ТЭН

Подобные трубчатые ТЭН применяют в накопительных водонагревателях для автомоек и постов самообслуживания: они подогревают воду для ручной мойки и подачи на АВД. В промышленных бойлерах ГВС для котельных и ЖКХ нагреватели используют при подготовке горячей воды, в том числе как дублирующий или летний источник. ТЭН 5000 Вт в этой карточке обозначен для ЭВА-450; это не означает, что он подходит к указанным бойлерам или к каждому водонагревателю для мойки.

Подобный трубчатый электронагреватель встречается в теплоаккумуляторах и буферных ёмкостях, где электрический догрев поддерживает запас тепла в воде для отопления. В посудомоечной машине нагревается вода в циркуляционном контуре перед подачей на разбрызгиватели, а в кипятильнике пассажирского вагона воду подогревают для приготовления кипятка. В промышленном парогенераторе для отпаривания тканей нагретая вода образует пар для влажно-тепловой обработки. Такой тэн для воды может использоваться в разных узлах, но исполнение из карточки задано только названием «для водонагревателя ЭВА-450» и мощностью 5000 Вт. Перед применением в другом оборудовании сверяют его среду, крепление, форму, напряжение и требуемую мощность. Для посудомоечной машины с циркуляцией или для парогенератора условия работы отличаются от накопительного бака, поэтому совпадение назначения «нагрев воды» не заменяет проверку исполнения.

Что сообщить для подбора ТЭН 5000 Вт

Чтобы уточнить исполнение ТЭН 5000 Вт для ЭВА-450 или другой задачи, передайте данные о нагревателе и узле установки. Если маркировка не читается, приложите фотографии старого элемента и водонагревателя.

• Модель оборудования; в названии карточки указана ЭВА-450.
• Фото старого ТЭН целиком и маркировки, если она сохранилась.
• Длину и диаметр трубки, форму нагревателя, а для гнутого элемента - размеры после гибки.
• Требуемые мощность и напряжение. У карточного варианта указана мощность 5000 Вт, а напряжение в названии отсутствует.
• Фото посадочного места и сведения о креплении: штуцер или фланец, резьба, расположение и межосевое расстояние, если оно важно.
• Рабочую среду и желаемый материал оболочки: для воды по заказу доступны медь, AISI 304, 12Х18Н10Т, AISI 316 или титан.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
