Характеристики
| Тип | Элемент нагревательный для подогрева ножа |
|---|---|
| Оборудование | Apex |
| Мощность | 0,12 кВт |
| Напряжение | 220 В |
Расчёт по мощности и напряжению
| Расчётный ток | 0,6 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 387,2 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что задают 220 В и 125 Вт у элемента для ножа Apex
В названии указаны оборудование Apex, назначение элемента, напряжение 220 В и мощность 125 Вт. Длина нагревательной части, её форма, диаметр трубки, материал оболочки и способ крепления не заданы. Поэтому при подборе по старому образцу электрические параметры сверяют отдельно от монтажных: совпадение мощности и напряжения само по себе не подтверждает, что элемент встанет в узел ножа.
- Для исполнения 220 В и 125 Вт расчётный ток составляет 0,6 А, а расчётное сопротивление в рабочем режиме - 387,2 Ом. Это расчётные значения для указанных параметров, а не размеры нагревательной части.
- Обозначение Apex указывает на назначение элемента, но не раскрывает форму изгиба, посадку или положение выводов. Эти признаки нужно определить по старой детали или эскизу конкретного узла.
- Мощность 125 Вт связана с нагревом, а длина и форма элемента определяют его положение относительно ножа. Поскольку геометрия в названии не приведена, её нельзя восстановить только по мощности.
- В названии не указаны резьба, фланец, тип выводов и материал оболочки. До заказа эти параметры нужно сопоставить с конструкцией снятого элемента.
- Если электрические данные старой детали не читаются, укажите это отдельно. Для подбора элемента Apex недостаточно одного внешнего сходства: важны также подключение и посадочные размеры.
Какие исполнения элемента Apex можно изменить по заказу
Базовые параметры этого элемента - 220 В и 125 Вт, назначение - подогрев ножа Apex. Неуказанные в названии конструктивные характеристики можно задать в заказе.
- Крепление элемента Apex в названии не обозначено. По заказу вместо неподтверждённого крепления можно предусмотреть штуцер с гайкой либо фланец; резьбу или размеры фланца задают по старому узлу.
- Тип выводов для исполнения 220 В, 125 Вт также не указан. Можно выбрать контактные стержни с резьбой М4, М5 или М6 с гайками либо выводы проводом в термостойкой изоляции; укажите, как выводы расположены на старом элементе.
- Материал оболочки для элемента Apex в каталожном названии не задан. Если нужно сохранить старую конструкцию или изменить её для конкретной среды, по заказу можно выбрать чёрную сталь, нержавеющую сталь, медь, титан или жаропрочную сталь; также доступны покрытия цинком или фторопластом.
- Исходное исполнение указано как 220 В и 125 Вт. Если для узла Apex требуется другая электрическая пара, по заказу доступны мощность от 100 Вт и напряжения из перечня исполнений; при сохранении длины изменение мощности меняет удельную нагрузку на оболочку, поэтому параметры пересчитывают под среду.
- Геометрия элемента Apex в названии отсутствует. По заказу можно задать прямую, U-, W-, M- или Г-образную форму, а также исполнение по эскизу, включая длину, радиус гиба и межосевое расстояние.
- Для элемента с исходными параметрами 220 В и 125 Вт можно отдельно запросить встроенный термовыключатель или термостат. Их наличие в базовом исполнении не подтверждено.
Как пересчитываются варианты для элемента 125 Вт
Для исходного исполнения элемента Apex указаны 125 Вт и 220 В. Расчётный ток составляет 0,6 А, сопротивление в рабочем режиме - 387,2 Ом. Эти значения относятся к исходной электрической конфигурации и не определяют длину, форму или крепление. Чтобы сделать замену по старому образцу, геометрию детали фиксируют отдельно, а при изменении мощности или напряжения рассчитывают спираль заново.
В варианте 0,12 кВт на 380 В ток составляет 0,3 А, сопротивление спирали - 1155,2 Ом. По расчёту размеры остаются прежними, но спираль пересчитывается под другое напряжение. Для элемента ножа Apex это значит, что можно сохранить согласованную форму и длину, если они подходят узлу, однако электрическое исполнение уже не будет исходным вариантом 220 В, 125 Вт.
Как отличить узел Apex от других нагревателей в справочнике
Название связывает этот элемент с подогревом ножа Apex, но в исходных данных нет схемы установки, описания рабочей среды или сведений о причинах отказа именно этого элемента. Поэтому нельзя переносить на него устройство других узлов. Для замены элемента на 220 В и 125 Вт следует ориентироваться на его собственную форму, расположение крепления и выводов, а не на общее сходство с нагревателями из другого оборудования.
В справочнике приведены примеры оборудования, для которого описаны другие типы нагревателей. Поилка Farm Innovators HRB-20 обогревает клапан и прилегающий объём воды. Модели 14ТС-10, 14ТС-10-12 и LongFei BT-8004 относятся к подогревателям с элементом розжига в камере сгорания. Эти примеры не подтверждают совместимость с элементом ножа Apex 220 В, 125 Вт.
- В Farm Innovators HRB-20 нагреватель расположен в основании бутылки или чаши и обогревает клапан. По описанию этого оборудования, наледь при недостаточной мощности может привести к растрескиванию корпуса и обрыву нагревателя, а загрязнение зоны клапана - к короткому замыканию.
- В 14ТС-10, 14ТС-10-12 и LongFei BT-8004 описан элемент розжига, а не нагреватель ножа Apex. Для такого узла среди причин отказа указаны нагар на элементе, засорение форсунки и коррозия теплообменника.
- Сведения о перечисленных моделях помогают не смешивать разные назначения. При заказе трубчатый электронагреватель для Apex подбирают по параметрам 220 В и 125 Вт и по фактической геометрии старого элемента, а не по характеристикам оборудования из справочника.

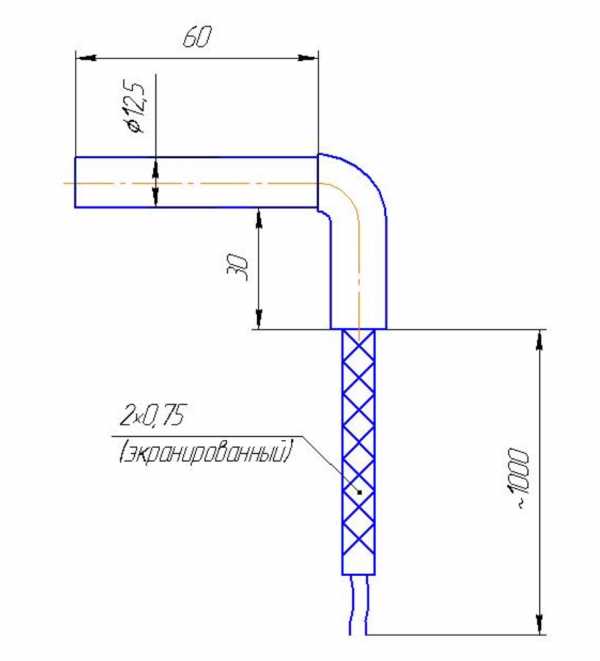

Что отметить на эскизе элемента Apex
На эскизе элемента для ножа Apex покажите нагревательную часть в установленном положении и укажите её фактическую длину, форму и места изгибов. Отдельно обозначьте крепление и выводы, а рядом с геометрией запишите электрические параметры 220 В и 125 Вт либо значения рассчитанного варианта. Если меняется мощность, отметьте рабочую среду: при той же длине нагрузка на оболочку будет другой. Такой эскиз связывает монтажные размеры именно с исполнением Apex, а не только с общим контуром детали.
Что проверить перед заказом элемента на 220 В, 125 Вт
Для замены нагревателя ножа Apex сверьте данные старой детали с исходными 220 В и 125 Вт. Если маркировка не читается, перечислите подтверждённые размеры и конструктивные отличия отдельно от предположительных электрических данных.
- Маркировку старого элемента, если она выбита у вывода или на креплении; отдельно отметьте, совпадают ли с ней 220 В и 125 Вт.
- Длину нагревательной части и её контур: прямое исполнение или форма после гибки, а также измеренный диаметр трубки.
- Положение изгибов и нагревательной части относительно ножа Apex, чтобы заданная форма соответствовала месту установки.
- Тип крепления старого элемента: штуцер с резьбой, гайка или фланец; если крепление имеет заданное межосевое расстояние, внесите его на эскиз.
- Исполнение выводов: контактный стержень или провод, место выхода и требуемое расположение относительно нагревательной части.
- Среду работы и изменения относительно исходного варианта 220 В, 125 Вт, включая выбранные мощность или напряжение.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать элемент Apex с другой резьбой штуцера или другим креплением?
Да. Для элемента на 220 В и 125 Вт по заказу можно предусмотреть штуцер с гайкой или фланец. Тип и размер задают по старой детали: в названии Apex крепление не указано.
Можно ли изменить выводы или длину контактного стержня?
Для элемента Apex 220 В, 125 Вт можно выбрать резьбовые контактные стержни М4, М5 или М6 с гайками либо выводы проводом в термостойкой изоляции. Укажите требуемое расположение и длину контактной части.
Можно ли изменить мощность или напряжение, сохранив размеры?
Для 0,12 кВт на 380 В расчётный ток составляет 0,3 А, сопротивление спирали - 1155,2 Ом; для 0,12 кВт на 24 В - 5,2 А и 4,6 Ом. В обоих вариантах спираль пересчитывают, размеры остаются прежними. Для 0,1 кВт на 220 В ток равен 0,5 А, для 0,2 кВт на 220 В - 0,9 А; нагрузка на оболочку меняется.
Можно ли изготовить элемент Apex по старому образцу без маркировки?
Можно задать его геометрию и конструкцию по старой детали, отдельно указав исходные параметры из названия: 220 В и 125 Вт. Если маркировка не подтверждает эти значения, отметьте это, чтобы электрическое исполнение не определялось только по внешнему виду.
Можно ли использовать элемент Apex в другой среде?
Среду нужно указать для исполнения элемента 220 В, 125 Вт или его рассчитанного варианта. При изменении мощности и сохранении длины меняется нагрузка на оболочку, поэтому параметры проверяют под заданную среду.
Подойдёт ли этот элемент к моему оборудованию?
Название подтверждает назначение для подогрева ножа Apex и параметры 220 В, 125 Вт, но не задаёт монтажную геометрию. Farm Innovators HRB-20, 14ТС-10, 14ТС-10-12 и LongFei BT-8004 относятся к другим узлам, поэтому их упоминание не подтверждает совместимость.
