Характеристики
| Изделие | ТЭН |
|---|---|
| Оборудование | Расстоечный тепловой шкаф |
| Модель оборудования | ШРТ-18 М |
| Назначение по названию | Для расстоечного теплового шкафа |
Где стоит такой нагреватель
Духовой шкаф (встраиваемый электрический)
Узел: открытые трубчатые ТЭН на задней/боковых стенках камеры сверху (часто совмещён с функцией гриля, более мощный) и снизу, в моделях с конвекцией добавляется кольцевой ТЭН… Какой ТЭН ставят: открытый трубчатый, верхний и нижний разной мощности (например 0,65 и 0,85 кВт на одну модель), общая подключаемая мощность духовки у бытовых моделей от 1,4 до 3,5 кВт. Почему отказывает: открытая спираль не ремонтопригодна и просто перегорает от износа; локальный перегрев при попадании капель жира или воды на раскалённую спираль; интенсивная долгая работа в режиме гриль.
Антиконденсатный обогреватель шкафа КРУ, НКУ и релейного шкафа
Узел: нагреватель на DIN-рейке или настенного крепления внутри корпуса шкафа, рядом с термостатом/гигростатом. Какой ТЭН ставят: плоский или трубчатый резистивный нагреватель в компактном корпусе, естественная конвекция или с вентилятором, напряжение 230 В, мощность 10-150 Вт (без вентилятора) и… Почему отказывает: коррозия контактов от длительной конденсации при отключённом обогреве, перегорание при отсутствии термостата-ограничителя. Модели: Rittal обогреватель распределительного шкафа.
В ШРТ-18 М важно определить, какой узел нагревал старый ТЭН
В расстоечном шкафу нагреватель может работать в камере, нагревая воздух, или в ванночке с водой для поддержания влажности. Название товара указывает на ШРТ-18 М, но не уточняет, к какому узлу относится эта деталь. Перед подбором замены определите её место установки и среду: воздух камеры или вода ванночки.
- Для воздушного узла нужен нагреватель, который стоял в камере ШРТ-18 М; ТЭН ванночки выполняет другую задачу и контактирует с водой. По одной модели шкафа эти варианты не различить.

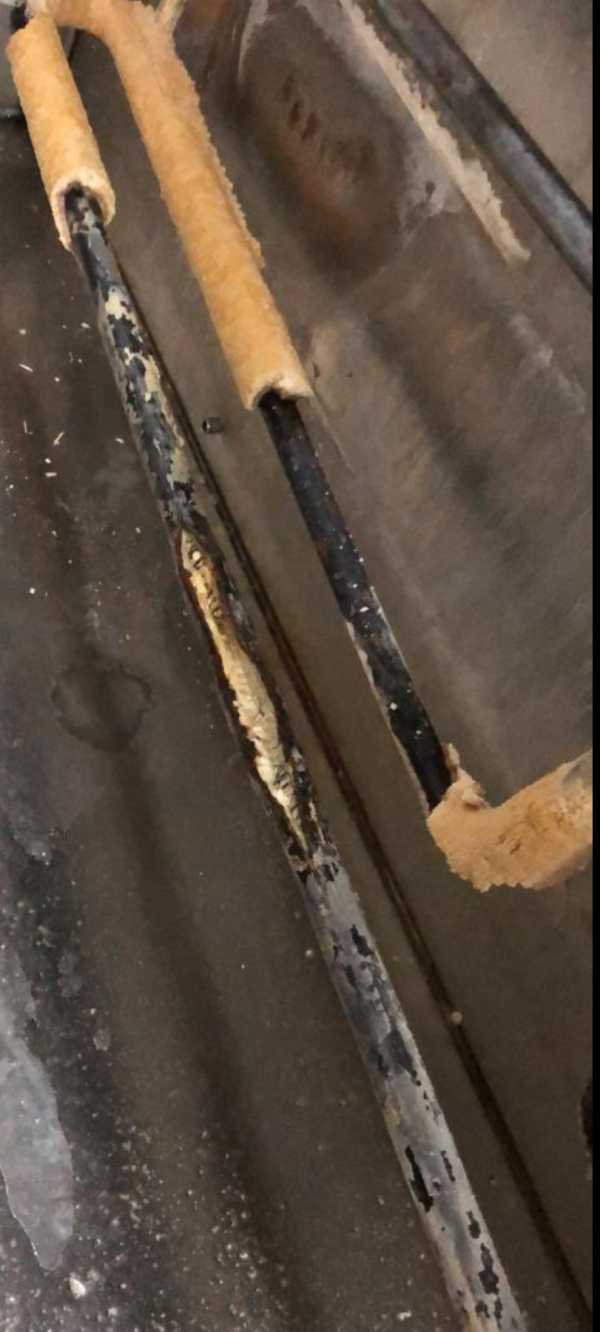

- Если старый ТЭН находился в ванночке, учитывайте описанный для таких узлов риск работы без достаточного уровня воды: оголённый нагреватель может перегреться и перегореть. Это не заключение о причине отказа конкретной детали ШРТ-18 М.
- При жёсткой воде на нагревателе ванночки может образовываться накипь. Для ТЭН камеры этот фактор не относится к условиям работы, поэтому при заказе укажите, где стоял элемент.
- В справочнике среди расстоечных шкафов приведены Abat ШРТ-6, ШРТ-12, ШРТ-16 и ШРТ-18. Это примеры моделей оборудования, а не подтверждение взаимозаменяемости с ШРТ-18 М: исполнение ТЭН нужно сверять отдельно.
Замена ТЭН в ШРТ-18 М: порядок подбора
При замене ТЭН в ШРТ-18 М сначала установите, был ли старый элемент нагревателем воздуха или воды. После этого сопоставьте данные детали с посадочным местом и подключением шкафа.
- Отключите ШРТ-18 М от электропитания и дождитесь, пока нагреватель и доступные части шкафа остынут.
- Определите узел установки старого ТЭН: камера или ванночка. Зафиксируйте эту разницу в запросе, поскольку среда работы влияет на подбор замены.
- Если маркировка на детали читается, передайте её вместе с обозначением ШРТ-18 М. Модель шкафа сама по себе не сообщает мощность и напряжение нагревателя.
- Для повторения геометрии элемента из ШРТ-18 М укажите длину в рабочем положении или после развёртки, форму изгиба и диаметр трубки. Отдельно опишите посадку в шкафу: штуцер, гайка или фланец, а также межосевое расстояние, если оно есть.
- Сопоставьте параметры старой детали с тем узлом ШРТ-18 М, где она работала. Если надпись стерлась, к модели шкафа добавьте фото нагревателя и места его установки.
- После монтажа убедитесь, что ТЭН для ШРТ-18 М закреплён в соответствующем узле и подключён согласно документации оборудования. Контрольный запуск проводите по штатному порядку эксплуатации шкафа.
Какое исполнение ТЭН для ШРТ-18 М можно заказать
Каталожное название ШРТ-18 М не задаёт геометрию и электрические характеристики нагревателя. Трубчатый электронагреватель можно выполнить по согласованным параметрам старой детали и месту её установки.
- Крепёж ТЭН для ШРТ-18 М в названии не обозначен → по заказу выбирают штуцер с гайкой или фланец. Для штуцера доступны резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, а также G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2.
- Геометрия детали для ШРТ-18 М не указана → можем изготовить прямую форму, U, W, M, Г-образный вариант, скрепку, кольцо, спираль или исполнение по эскизу. Длину и радиус гиба задают для конкретного посадочного места.
- Материал оболочки ТЭН для ШРТ-18 М в названии не указан → по заказу доступны чёрная сталь, нержавеющая сталь или медь. В options также предусмотрены AISI 304, AISI 316, 12Х18Н10Т, жаропрочная сталь, титан и покрытия цинком или фторопластом; выбор согласуют со средой работы.
- Мощность и напряжение нагревателя ШРТ-18 М в карточке не приведены → по заказу задают мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При изменении мощности в прежних габаритах пересчитывают удельную нагрузку на оболочку для выбранной среды.
- Выводы для ТЭН ШРТ-18 М в названии не описаны → можем поставить контактные стержни с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Дополнительно предусмотрены встроенный термовыключатель или термостат.
Где применяют подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют в расстоечных шкафах для нагрева воздуха камеры или воды в ванночке увлажнения. В ротационном пекарском шкафу они работают в горячем воздухе с принудительной конвекцией и при периодическом увлажнении паром. Для ТЭН из карточки ШРТ-18 М конкретный узел по названию не установлен.
Трубчатые нагреватели также встречаются в жарочных шкафах, подовых печах и хлебопекарных ярусных печах: там они участвуют в нагреве камеры для приготовления изделий. В термоупаковочном туннеле нагретый воздух усаживает плёнку, а в вертикальном гриле для шаурмы открытые ТЭН воздействуют на продукт инфракрасным излучением. Это примеры применения подобных нагревателей, не указание на совместимость с расстоечным шкафом ШРТ-18 М.
Что прислать для подбора замены ШРТ-18 М
Для подбора ТЭН для пищевого оборудования ШРТ-18 М сообщите, в каком узле стояла деталь, и приложите данные, по которым можно сопоставить её с заменой. Если нужна нестандартная форма, тэн на заказ подбирают с учётом посадочного места и среды работы.
- Обозначение ШРТ-18 М и фото шкафа с видимым местом установки ТЭН.
- Фото старого нагревателя целиком; маркировку у вывода или на штуцере, если она сохранилась.
- Длину элемента и его форму в рабочем положении, диаметр трубки.
- Мощность и напряжение, если они указаны на старом ТЭН или в документации шкафа.
- Среду работы старой детали: воздух камеры либо вода ванночки.
- Описание крепления: штуцер, гайка или фланец; резьба и межосевое расстояние, если они предусмотрены.
Вопросы
Можно ли изменить крепление ТЭН для ШРТ-18 М?
Да, для ТЭН ШРТ-18 М можно согласовать штуцер с гайкой или фланец и выбрать подходящую резьбу. В названии товара посадочное исполнение не приведено, поэтому его сверяют с узлом шкафа.
Какие выводы можно заказать для ТЭН ШРТ-18 М?
Возможны контактные стержни с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Тип и длину выводов согласуют для подключения нагревателя в шкафу ШРТ-18 М.
Можно ли задать другую мощность или напряжение для ШРТ-18 М?
Да, эти параметры в названии ТЭН для ШРТ-18 М не указаны и могут быть заданы при заказе. При сохранении габаритов новую мощность рассчитывают с учётом среды работы.
Что нужно для подбора ТЭН ШРТ-18 М, если маркировки нет?
Пришлите обозначение шкафа ШРТ-18 М, фото старого элемента и узла, где он стоял, а также его размеры и крепление. Уточните, нагревал ли ТЭН воздух камеры или воду ванночки.
Можно ли изготовить ТЭН для ШРТ-18 М для другой среды?
Исполнение для воздуха камеры и для воды ванночки согласуют раздельно: название ШРТ-18 М не определяет среду работы детали. Для выбора учитывают оболочку, геометрию, мощность и напряжение.
Подойдёт ли этот ТЭН к другим шкафам, например Abat ШРТ-16?
Модель ШРТ-18 М не подтверждает совместимость с Abat ШРТ-16, ШРТ-12, ШРТ-6 или ШРТ-18. Для другого шкафа сопоставьте посадочное место и параметры его ТЭН с данными детали из ШРТ-18 М.
