ТЭН 340В 8.5/2.5 N230, 2,5 кВт

Характеристики

Маркировка по частям

Развёрнутая длина и расчёт нагрева воздуха

Маркировка 340В 8.5/2.5 N230 задаёт геометрию, электрические параметры и среду этого ТЭН. Развёрнутая длина 3400 мм показывает длину оболочки до гибки; габарит согнутого нагревателя зависит от формы, радиусов и расстояний между участками. Поэтому при проектировании важно не путать длину заготовки с габаритом после гибки. Диаметр оболочки этой модели - 8,5 мм, мощность - 2,5 кВт, напряжение - 230 В.

• Активная длина по расчёту составляет 3270 мм: из 3400 мм вычтены две холодные зоны.
• Расчётный ток - 10,9 А, сопротивление в рабочем режиме - 21,2 Ом.
• Удельная поверхностная мощность по активной длине - 2,86 Вт/см².
• Для движущегося воздуха ГОСТ 13268-88 приводит предел удельной мощности 3,5–6,5 Вт/см²; значение зависит от скорости и температуры потока. Расчётные 2,86 Вт/см² для этой модели ниже указанного диапазона, поэтому режим нужно оценивать с учётом условий обдува.
• По маркировке этой модели нельзя определить материал оболочки. Для движущегося воздуха ГОСТ рекомендует углеродистую или нержавеющую сталь.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Как изменить исполнение ТЭН длиной 3400 мм

Если требуется тэн на заказ на основе этой модели, можно сохранить развёрнутую длину 3400 мм и согласовать изменения под место установки и условия работы. Для изготовления трубчатого электронагревателя важны не только киловатты, но и геометрия после гибки, выводы и крепление.

• В исходном исполнении контактный стержень в заделке имеет длину 65 мм, код B. Для той же модели по заказу можно изменить её на 40, 100, 125, 160, 250, 400 или 630 мм. При длине 65 мм активная часть составляет 3270 мм; изменение длины стержня меняет активную часть.
• В маркировке 340В 8.5/2.5 N230 тип крепления не задан. Для ТЭН с развёрнутой длиной 3400 мм можно согласовать штуцер с гайкой либо фланец. Метрические варианты резьбы штуцера: М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28; трубные варианты: G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
• Маркировка задаёт диаметр оболочки 8,5 мм, но не её материал. По заказу можно выбрать чёрную сталь, нержавеющую сталь, медь, жаропрочную сталь или титан; доступны покрытия цинком и фторопластом. Для движущегося воздуха материал и поверхностную нагрузку согласуют вместе.
• Сейчас мощность составляет 2,5 кВт, напряжение - 230 В. По заказу доступны другие мощности и напряжения; при изменении этих параметров пересчитываем удельную нагрузку на оболочку для среды с движущимся воздухом.
• В маркировке задана развёрнутая длина 3400 мм, но не форма. Можно выполнить прямой, U-, W-, M- или Г-образный вариант, «скрепку», кольцо, спираль, оребрённое исполнение либо форму по эскизу. Для этой модели также можно согласовать встроенный термовыключатель или термостат.

Как меняются расчётные параметры при заказе

При неизменной развёрнутой длине 3400 мм контактный стержень 40 мм вместо исходных 65 мм увеличивает активную часть с 3270 до 3320 мм. Удельная нагрузка при мощности 2,5 кВт будет 2,82 Вт/см² вместо 2,86 Вт/см². Если выбрать стержень 100 мм, активная часть составит 3200 мм, а нагрузка - 2,93 Вт/см². Эти расчёты показывают, почему длина стержня важна даже при сохранении общей длины оболочки.

Если оставить длину 3400 мм, но изменить мощность на 3,1 кВт, удельная нагрузка составит 3,55 Вт/см²; для 1,9 кВт она будет 2,18 Вт/см². Вариант 3,1 кВт даёт значение внутри указанного для движущегося воздуха диапазона 3,5–6,5 Вт/см², но допустимость нужно проверять по скорости и температуре воздуха. При исходной мощности 2,5 кВт расчётное значение 2,86 Вт/см² ниже нижней границы диапазона.

При переходе с 230 на 220 В мощность 2,5 кВт можно сохранить, но расчётные ток и сопротивление спирали изменятся: 11,4 А и 19,4 Ом. Размеры оболочки остаются прежними. Поэтому заказ с другим напряжением требует пересчёта спирали, а не только замены значения в маркировке.

Где используют подобные ТЭН с учётом среды

ТЭН с обозначением среды N рассчитан на работу с движущимся воздухом. Подобные нагреватели применяют в расстоечных шкафах, где поток воздуха в камере поддерживает условия для расстойки мелкоштучных изделий. Для рассматриваемой модели при развёрнутой длине 3400 мм, оболочке 8,5 мм и мощности 2,5 кВт режим обдува важен для оценки удельной нагрузки.

В пароконвектоматах трубчатые нагреватели используют при приготовлении продуктов горячим воздухом и в режиме конвекции. В ламинаторах горячего ламинирования тепло размягчает плёнку перед прохождением материала между валами. В льдогенераторах нагреватели помогают снимать лёд с испарительных форм, в моечно-дезинфицирующих машинах нагревают воду с моющим раствором, а в электрических самогонных аппаратах - брагу в перегонном кубе. Среда в этих процессах отличается от движущегося воздуха, указанного кодом N для этой модели.

Что означает маркировка для подбора длины

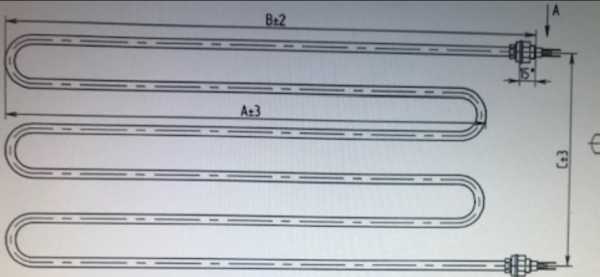

Обозначение 340В 8.5/2.5 N230 помогает сверить исходные параметры: длину, диаметр оболочки, мощность, напряжение и среду. Для этой модели развёрнутая длина равна 3400 мм, а контактный стержень длиной 65 мм в заделке обозначен кодом B. Если нагреватель согнут, маркировка сама по себе не описывает расположение участков и не даёт габарит после гибки. Для точного повторения контура нужен чертёж или эскиз с размерами.

Диаметр оболочки 8,5 мм - конкретный параметр этой модели; он отличается от типоразмера «диаметр оболочки 8 мм». В ряду по ГОСТ 13268-88 также есть диаметр оболочки 6,5 мм, но это не размер рассматриваемого ТЭН. При сопоставлении старого нагревателя с маркировкой отдельно проверяют развёрнутую длину и форму: одинаковая длина оболочки не означает одинаковый габарит после гибки.

• 3400 мм - развёрнутая длина, не длина одной прямой стороны согнутого ТЭН.
• 8,5 мм - диаметр оболочки данной модели, а не округлённое обозначение 8 мм.
• N - код среды «движущийся воздух»; расчётная удельная мощность для исходного исполнения - 2,86 Вт/см².

Данные для ТЭН по размерам этой модели

Чтобы изготовить тэн по размерам этой модели, сообщите параметры нагревателя и условия обдува. Для варианта с развёрнутой длиной 3400 мм укажите форму после гибки: она определяет габарит и положение активных участков в оборудовании.

• Маркировку 340В 8.5/2.5 N230, если она сохранилась.
• Развёрнутую длину 3400 мм, диаметр оболочки 8,5 мм и эскиз формы с радиусами и межосевыми расстояниями.
• Мощность 2,5 кВт, напряжение 230 В, среду и параметры движущегося воздуха.
• Длину контактного стержня 65 мм и требуемое исполнение выводов.
• Данные о креплении и посадочном месте, модель оборудования или фотографию старого ТЭН.
