Характеристики
| Тип | ТЭН |
|---|---|
| Оборудование | MTU агрегат подогрева |
| Обозначение | 9330541 RICA |
| Мощность | 3 кВт |
| Напряжение | 230 В |
Расчёт по мощности и напряжению
| Расчётный ток | 13 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 17,6 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Проверяем электрические параметры ТЭН 9330541 RICA

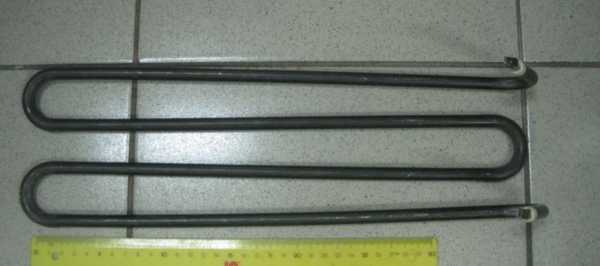

Для позиции ТЭН MTU агрегат подогрева 9330541 RICA в каталоге указаны 3 кВт и 230 В. По этим данным рассчитываются ток и сопротивление в рабочем режиме. Длина, диаметр трубки, форма, материал оболочки и тип крепления в названии отсутствуют, поэтому считать их известными нельзя.
- При мощности 3 кВт и напряжении 230 В расчётный ток составляет 13 А. Это расчёт для указанной пары параметров, а не отдельное значение маркировки.
- Расчётное сопротивление в рабочем режиме для ТЭН 9330541 RICA составляет 17,6 Ом. При подборе замены это значение сопоставляют с электрическими данными старой детали.
- Обозначение 9330541 RICA и наименование MTU агрегат подогрева идентифицируют позицию каталога, но не определяют её посадочные размеры.
- Совпадение мощности 3 кВт и напряжения 230 В ещё не подтверждает механическую взаимозаменяемость. Нужно также проверить габариты нагревателя и его крепление.
Какие исполнения задать для 3 кВт и 230 В
У ТЭН MTU 9330541 RICA известны электрические параметры: 3 кВт и 230 В. Крепление, выводы, оболочка и форма в названии не указаны. Их можно задать при заказе, учитывая конструкцию агрегата подогрева.
- Для каталожной позиции способ крепления не приведён. По заказу выполняем штуцер с гайкой или фланец; резьбу штуцера выбирают под посадочное место нагревателя.
- Способ подключения ТЭН 9330541 RICA не указан. Для исполнения на 3 кВт и 230 В можно выбрать контактный стержень с резьбой и гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны задают отдельно.
- Материал оболочки в названии не указан. Для заказного исполнения можно выбрать чёрную сталь, нержавеющую сталь или медь; возможны покрытия цинком или фторопластом.
- Форма и длина исходной детали в каталоге не приведены. При заказе их задают отдельно: например, прямое или U-образное исполнение, либо геометрию по эскизу для узла с параметрами 3 кВт и 230 В.
- Если для ТЭН 9330541 RICA требуется мощность или напряжение, отличные от 3 кВт и 230 В, параметры пересчитываем под размеры и рабочую среду. По заказу также возможно исполнение со встроенным термовыключателем.
Расчётные варианты для другой мощности и напряжения
Исходная позиция MTU 9330541 RICA рассчитана на 3 кВт и 230 В: расчётный ток составляет 13 А, сопротивление в рабочем режиме - 17,6 Ом. При выборе другого электрического исполнения важно пересчитать его отдельно, а не переносить на него характеристики каталожного ТЭН.
Вариант 1,5 кВт на 230 В даёт ток 6,5 А. Если оставить длину такой же, как у исходного исполнения 3 кВт, нагрузка на оболочку изменится в 0,5 раза. Это соотношение не подтверждает пригодность детали для конкретного узла: длину проверяют с учётом среды, в которой работает нагреватель.
Для варианта 4,5 кВт на 230 В расчётный ток составляет 19,6 А. При сохранении длины исходного ТЭН нагрузка на оболочку изменится в 1,5 раза. Перед выбором такого исполнения нужно проверить соответствие нагрузки рабочей среде и электрической цепи агрегата подогрева.
При сохранении мощности 3 кВт и переходе с 230 В на 220 В расчётный ток будет 13,6 А, сопротивление спирали - 16,1 Ом. Геометрические размеры при этом могут остаться прежними, но спираль рассчитывают под новое напряжение. Поэтому при заказе нужно явно указать, что требуется 3 кВт на 220 В, а не исходное исполнение 3 кВт на 230 В.
Как похожие нагревательные узлы работают в оборудовании
В названии товара указаны MTU агрегат подогрева, обозначение 9330541 RICA, мощность 3 кВт и напряжение 230 В. В справочнике описаны и другие нагревательные узлы: например, картерный нагреватель холодильного компрессора бывает патронным, установленным в скважину корпуса, или ленточным, охватывающим корпус снаружи. Это примеры конструкций для другого узла, а не описание ТЭН MTU.
Картерные нагреватели встречаются в компрессорах Copeland MGM03MG, MGM04MG и MGM06MG, а также в Danfoss Optyma Plus. В справочнике приведена и погружная активаторная моечная машина СТ.443134.601 с нагревателем в баке раствора. Эти модели показывают разные условия установки; они не подтверждают, что ТЭН 9330541 RICA подходит к указанному оборудованию.
- Для описанного картерного узла среди причин отказа указана длительная работа без отключения. Это сведения о типе узла, а не установленная причина отказа ТЭН 9330541 RICA.
- Плохой контакт картерного нагревателя с корпусом компрессора может привести к перегреву; вибрация и механическое повреждение крепления указаны как причины отказа ленточного исполнения.
- Для нагревателя в баке моечной машины неправильное расположение датчика уровня относительно верхней точки погружной части может привести к оголению и перегоранию. Для позиции MTU 3 кВт, 230 В эти условия нельзя предполагать без подтверждения конструкции.
Что сообщает обозначение ТЭН
В названии ТЭН MTU агрегат подогрева 9330541 RICA указаны обозначение, мощность 3 кВт и напряжение 230 В. Полной маркировки с расшифровкой конструкции по ГОСТ 13268-88 в данных о товаре нет, поэтому выводить из названия размеры или материал оболочки нельзя.
- 9330541 RICA - обозначение позиции в названии каталога; сведений о форме и габаритах оно не добавляет.
- 3 кВт - указанная мощность. При 230 В расчётный ток составляет 13 А.
- 230 В - указанное напряжение. Для исполнения 3 кВт на 220 В ток и сопротивление спирали будут другими: 13,6 А и 16,1 Ом.
- Форма, длина, диаметр трубки и крепление в названии не указаны. Их сверяют отдельно с конструкцией установленной детали.
- Для изготовления ТЭН по размерам к обозначению 9330541 RICA добавляют данные о геометрии, подключении и рабочей среде.
Какие данные подготовить для заказа ТЭН 9330541 RICA
Чтобы заказать замену для MTU агрегата подогрева, дополните параметры 3 кВт и 230 В описанием установленной детали. Так можно отдельно проверить электрические характеристики и подобрать механическое исполнение без предположений по одному каталожному обозначению.
- Укажите маркировку старого нагревателя, если она читается, и отдельно подтвердите, совпадают ли его мощность и напряжение с данными позиции 9330541 RICA: 3 кВт и 230 В.
- Сообщите развёрнутую длину либо длину и форму после гибки, а также диаметр трубки. В названии каталога эти размеры отсутствуют.
- Опишите крепление старого ТЭН: штуцер с резьбой и гайкой или фланец. Если меняется способ установки, укажите характеристики сопрягаемого места.
- Уточните, какие выводы требуются для подключения, и сообщите длину холодной зоны, если она важна для узла на 3 кВт и 230 В.
- Укажите рабочую среду и модель оборудования либо приложите фото детали и места установки. Эти данные нужны для проверки выбранного исполнения, но сами по себе не подтверждают совместимость по названию оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли для ТЭН 9330541 RICA на 3 кВт и 230 В выбрать другое крепление?
Да. В каталожном названии крепление не указано; для исполнения 3 кВт и 230 В можно заказать штуцер с гайкой или фланец. Тип и размер выбирают под посадочное место.
Можно ли изменить выводы или длину контактного стержня для ТЭН 3 кВт, 230 В?
Да. Для ТЭН MTU 9330541 RICA можно задать контактный стержень с резьбой и гайками либо проводные выводы в термостойкой изоляции. Длину холодной зоны указывают отдельно.
Можно ли изменить мощность или напряжение, сохранив размеры ТЭН MTU?
Можно заказать другое электрическое исполнение, но его параметры нужно пересчитать. Для 3 кВт на 220 В расчётные ток и сопротивление спирали составляют 13,6 А и 16,1 Ом.
Можно ли изготовить ТЭН 9330541 RICA, если маркировка старой детали не читается?
Да, если известны конструкция и электрические параметры. Для подбора исполнения на 3 кВт и 230 В нужны данные о длине, форме, диаметре трубки, креплении и выводах.
Подойдёт ли ТЭН 3 кВт, 230 В для другой рабочей среды?
По мощности и напряжению совместимость со средой не определить. Для ТЭН 9330541 RICA нужно указать рабочую среду, чтобы проверить длину и нагрузку на оболочку.
Подойдёт ли ТЭН MTU 9330541 RICA к Copeland MGM03MG или Danfoss Optyma Plus?
Эти модели приведены как примеры оборудования с картерными нагревателями, а не как подтверждённые места установки ТЭН MTU на 3 кВт и 230 В. Совместимость проверяют по маркировке, размерам и креплению установленной детали.
