Характеристики
| Изделие | ТЭН |
|---|---|
| Назначение | Для водонагревателя |
| Марка по каталогу | РБ 500E-30-0H |
| Маркировка | РБ 500E-30-0H |
Где стоит такой нагреватель
Накопительный водонагреватель (бойлер)
Узел: в баке, через боковой или нижний фланец (48 или 62/64 мм) либо через резьбовую втулку, рядом крепится магниевый анод. Какой ТЭН ставят: мокрый трубчатый (прямой контакт со стенкой трубки и водой) или сухой/керамический в колбе (не касается воды напрямую), материал медь или нержавеющая сталь, резьба под… Почему отказывает: накипь на мокром ТЭНе создаёт теплоизолирующий слой, из-за которого спираль внутри перегревается и прогорает; истощение или отсутствие магниевого анода ведёт к электрохимической коррозии… Модели: Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry, Thermex HIT 15-U Pro.
Проточный водонагреватель
Узел: небольшая цилиндрическая камера нагрева внутри корпуса, сразу на пути потока. Какой ТЭН ставят: мокрый, медный или из нержавеющей стали, обязательна встроенная термозащита (биметаллический термостат) от перегрева при остановке потока; мощность 3,5-5,5 кВт в бытовых… Почему отказывает: накипь образуется быстрее из-за высокой температуры нагрева при малом объёме воды в камере; работа при слабом напоре или перекрытом кране приводит к перегреву ТЭНа без достаточного… Модели: Stiebel Eltron DHB-E 18, Stiebel Eltron DHB-E 27, Stiebel Eltron EIL 4 Plus.
Что можно понять по обозначению РБ 500E-30-0H
Название товара связывает маркировку РБ 500E-30-0H с водонагревателем, но не расшифровывает мощность, напряжение, длину, форму, диаметр трубки или способ установки. Цифры и буквы обозначения не следует трактовать как готовые монтажные размеры. Для подбора замены нужно сопоставить старый ТЭН с посадочным местом и электрическими требованиями конкретного прибора.
У водонагревателей устройство узла зависит от конструкции. В накопительном баке нагреватель находится внутри и может устанавливаться через боковой или нижний фланец либо резьбовую втулку; рядом располагают магниевый анод. В проточном аппарате ТЭН работает в небольшой камере, через которую проходит вода. Поэтому маркировка РБ 500E-30-0H сама по себе не подтверждает, что нагреватель совпадёт с любым бойлером или проточной моделью.
В справочнике оборудования среди примеров указаны Stiebel Eltron DHB-E 18, Stiebel Eltron EIL 4 Plus, Electrolux Tptrc S EEC, Ariston Pro1 R Thermo 80 VTS/VTD и Thermex HIT 15-U Pro. Эти модели помогают определить тип оборудования, но не подтверждают совместимость с ТЭН РБ 500E-30-0H. Для замены сравнивают геометрию, крепление и параметры питания старого нагревателя.
В накопительном водонагревателе на мокром ТЭНе накипь может мешать отводу тепла от оболочки, из-за чего внутренняя спираль перегревается и прогорает. Если магниевый анод истощён или отсутствует, коррозионное воздействие может затронуть трубку нагревателя. В проточном аппарате отложения на ТЭНе возникают в камере нагрева; при слабом напоре или остановке потока теплоотвод ухудшается. Для РБ 500E-30-0H тип оболочки и наличие термозащиты из названия установить нельзя.
Порядок замены ТЭН в водонагревателе
Для водонагревателя с ТЭН РБ 500E-30-0H сначала зафиксируйте исполнение снятой детали, затем сравните его с параметрами узла и подбираемого нагревателя.
- Перед началом замены обесточьте водонагреватель согласно его руководству. Работать с ТЭН РБ 500E-30-0H можно только после отключения прибора от питания.

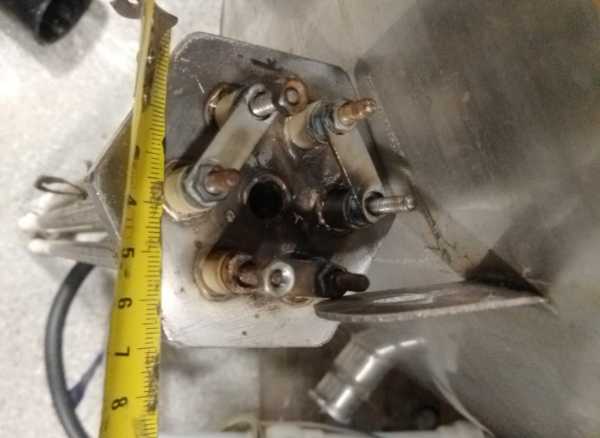

- Снимите нагреватель предусмотренным для конкретной модели способом. Сфотографируйте его целиком, крепёж и выводы; сохраните старую деталь до завершения подбора.
- Измерьте геометрию снятого элемента: форму, развёрнутую длину или длину после гибки, диаметр трубки и межосевое расстояние, если оно есть. Эти значения не указаны в обозначении РБ 500E-30-0H.
- Запишите мощность и напряжение старого ТЭН, если они известны. Отдельно зафиксируйте крепление: тип резьбы, гайку или фланец и размеры посадочного места.
- Сравните собранные данные с нужным исполнением для водонагревателя. Если для ТЭН РБ 500E-30-0H требуется изменить форму, крепёж, выводы или материал оболочки, укажите это при согласовании.
- Установите подобранный нагреватель в узел водонагревателя и подключите согласно документации прибора. До включения убедитесь, что сборка выполнена правильно и исключено включение ТЭН без воды.
Как задать исполнение для РБ 500E-30-0H
Каталожное название РБ 500E-30-0H задаёт назначение, а конструкцию и электрические параметры можно согласовать под узел конкретного водонагревателя.
- В обозначении РБ 500E-30-0H нет сведений о посадочном крепеже. Для водонагревателя можно выбрать штуцер с гайкой: метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубные G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2; также доступно фланцевое исполнение. В заявке укажите, какой узел должен принять ТЭН.
- Выводы у модели РБ 500E-30-0H в названии не описаны. По заказу устанавливаем контактный стержень с резьбой М4, М5 или М6 и гайками либо выполняем выводы проводом в термостойкой изоляции; длину холодной зоны согласуем с конструкцией нагревателя и подключением.
- Материал оболочки для РБ 500E-30-0H в каталоге не приведён. Для водяной среды доступны медь, нержавеющая сталь AISI 304 или 12Х18Н10Т; если вода жёсткая или солёная, можно рассмотреть AISI 316 либо титан. Так выбирают исполнение под условия работы водонагревателя, а не по одной маркировке.
- Электрические данные для РБ 500E-30-0H в названии отсутствуют. По заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При сохранении габаритов изменение мощности влияет на удельную нагрузку на оболочку, поэтому её рассчитываем под заданную среду.
- Геометрия РБ 500E-30-0H не расшифрована. Можно заказать прямую форму, U, W, M, Г-образный вариант, скрепку, кольцо, спираль или оребрённое исполнение; также выполняем форму по эскизу. Радиус гиба, длину и расстояние между осями задают в чертеже или эскизе либо согласуют по снятой детали.
- В каталожном обозначении не указана термозащита РБ 500E-30-0H. По заказу можем добавить встроенный термовыключатель или термостат, если это требуется для схемы водонагревателя.
В каких процессах используют подобные ТЭН
Для лабораторных водяных бань подобные трубчатые нагреватели используют при термостатировании проб, нагреве реактивов и инкубации пробирок и колб. В напольных паровых стерилизаторах нагрев воды обеспечивает получение пара под давлением для стерилизации инструментов, лабораторной посуды и питательных сред. Это примеры процессов с водяной средой; для ТЭН РБ 500E-30-0H отдельно сверяют геометрию и параметры монтажа.
В аквариумных нагревателях поддерживают температуру пресной или морской воды. В ваннах длительной пастеризации тепло от воды в рубашке передаётся молоку, сливкам и сырным или творожным сгусткам. В посудомоечной машине нагреватель работает с водой в циркуляционном контуре, а в промышленном или канальном увлажнителе воду доводят до кипения для получения пара. Применение этих систем показывает, насколько различаются условия работы: каталожное название РБ 500E-30-0H не указывает допустимую среду, форму или способ крепления.
Какие сведения приложить к заявке на РБ 500E-30-0H
Укажите маркировку РБ 500E-30-0H и модель водонагревателя. Приложите фото старого ТЭН целиком, крупный снимок крепления и выводов, а также изображение посадочного места. Если обозначение выбито у вывода или на штуцере, сфотографируйте его отдельно.
Для подбора исполнения нужны развёрнутая длина или длина после гибки, форма, диаметр трубки, мощность и напряжение. Опишите крепление: штуцер с резьбой, гайка или фланец; укажите межосевое расстояние, если оно есть. Эти характеристики не входят в каталожное описание РБ 500E-30-0H, поэтому их нужно сообщить отдельно.
Напишите, что нагревает водонагреватель, и укажите известные условия эксплуатации. Если надпись на старой детали отсутствует или не читается, приложите фото шильдика прибора и посадочного узла, а также перечислите размеры, которые удалось определить. Это поможет обсудить, повторять ли исполнение старого ТЭН или менять его форму, крепление, материал либо выводы.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воды | медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Вопросы
Можно ли для РБ 500E-30-0H заказать другое крепление?
Да, для водонагревателя можно согласовать штуцер с метрической или трубной резьбой либо фланец. В каталожном обозначении РБ 500E-30-0H тип крепления не расшифрован, поэтому при заказе укажите параметры посадочного места.
Какие выводы можно выбрать для ТЭН РБ 500E-30-0H?
По заказу доступны контактные стержни с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Длину холодной зоны согласуем с узлом водонагревателя.
Можно ли изменить мощность или напряжение РБ 500E-30-0H?
Да, эти данные не приведены в названии и задаются отдельно. Для выбранного исполнения учитываем влияние мощности на удельную нагрузку оболочки ТЭН.
Можно ли подобрать РБ 500E-30-0H, если маркировка старого нагревателя стёрлась?
Да, для подбора водяного ТЭН приложите фото узла и старой детали, укажите форму, размеры крепления, мощность и напряжение, если они известны. Одной надписи РБ 500E-30-0H для определения этих параметров недостаточно.
Какой материал оболочки выбрать для водяного ТЭН РБ 500E-30-0H?
По заказу доступны медь, AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды можно выбрать AISI 316 либо титан. Материал подбирают с учётом воды и условий работы, поскольку маркировка РБ 500E-30-0H его не указывает.
Подойдёт ли РБ 500E-30-0H к моей модели водонагревателя?
Это нельзя определить только по маркировке: нужны размеры, форма, крепление, мощность и напряжение. В справочнике среди примеров есть Stiebel Eltron DHB-E 18, Stiebel Eltron EIL 4 Plus, Ariston Pro1 R Thermo 80 VTS/VTD и Thermex HIT 15-U Pro, но это не подтверждает совместимость с ТЭН РБ 500E-30-0H.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
