Характеристики
| Мощность | 7 кВт |
|---|---|
| Напряжение | 380 В |
Расчёт по мощности и напряжению
| Расчётный ток | 18,4 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 20,6 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

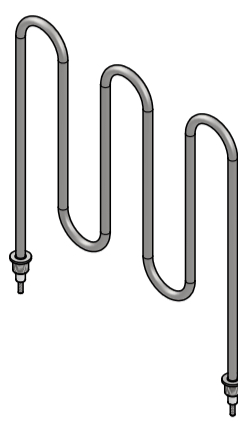

Форма нагревателя и способ установки
В названии этой модели не указаны форма трубки и крепление. По заказу ТЭН делают прямым, U-образным или по эскизу; крепят штуцером с гайкой либо фланцем.
Для замены важен посадочный размер: у изогнутого нагревателя сверяют не только длину трубки до гибки, но и габариты после неё.
- Для повторения детали можно использовать чертёж, эскиз, образец или маркировку старого нагревателя.
- Тэн по размерам подбирают с учётом формы, габаритов и типа крепления.
Для нестандартного узла подбирают по исходным данным
Такие ТЭН ставят в нестандартные ёмкости и экспериментальные установки, а также используют при ремонте техники с утраченным паспортом. В справочных данных конкретные модели оборудования не указаны.
Трубчатый электронагреватель для такого узла сверяют с чертежом или старой деталью. Одного совпадения напряжения и мощности недостаточно, чтобы подтвердить совместимость.
- Сверьте форму, длину, диаметр трубки и крепление.
- При отсутствии образца возможно изготовление по эскизу с указанием параметров.
Для 380 В учитывают схему сети и число элементов
Для ТЭН на 380 В в трёхфазной сети применяют схему треугольник. При подключении нескольких элементов их количество выбирают кратным трём для равномерной нагрузки по фазам.
В схеме звезда мощность трёх ветвей должна быть одинаковой. Схему подключения выбирают по параметрам сети и нагревателей.
- Не переносите схему со старого подключения без проверки напряжения ТЭН и сети.
- При замене нескольких элементов учитывайте их распределение по фазам.
Расчётный ток и сопротивление в рабочем режиме
Для указанных параметров расчётный ток составляет 18,4 А, расчётное сопротивление в рабочем режиме составляет 20,6 Ом. Ток учитывают при выборе автомата и сечения провода.
Удельную мощность по этим расчётным данным определить нельзя: для неё нужны размеры нагреваемой поверхности. Также учитывают среду, в которой работает ТЭН.
- Расчётные значения: 18,4 А и 20,6 Ом.
- Для оценки удельной мощности и условий работы укажите среду и размеры нагревательной части.
Что можно прочитать в маркировке по ГОСТ
В названии этой модели приведены напряжение и мощность, но не указаны диаметр оболочки, форма и крепление. ГОСТ 13268-88 задаёт номинальные напряжения, в том числе 380 В.
В стандарте буквами обозначают длину контактного стержня в заделке: A соответствует 40 мм, B соответствует 65 мм, C соответствует 100 мм, D соответствует 125 мм, E соответствует 160 мм, F соответствует 250 мм, G соответствует 400 мм, H соответствует 630 мм. Эти обозначения помогают читать маркировку, но не задают параметры данного товара.
- Ряд диаметров оболочки по ГОСТ включает 6,5; 8,0; 8,5; 9,5; 10,0; 13,0 и 16,0 мм.
- Перед заменой сопоставьте маркировку целиком, а не только напряжение и мощность.
Какие данные нужны для подбора или изготовления
Для подбора ТЭН пришлите маркировку со старого нагревателя, если она сохранилась. Если её нет, приложите фото и размеры: это поможет проверить форму и крепление.
Для изготовления по эскизу укажите параметры нагревателя и рабочую среду. Без них нельзя подтвердить, что новая деталь встанет в узел.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и среда: вода, неподвижный воздух или воздух с обдувом, масло.
- Тип крепления, резьба или фланец, межосевое расстояние, модель оборудования или фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному напряжению и мощности совместимость не подтвердить. Сверьте маркировку старого ТЭН, форму, размеры и крепление; если модели нет в справочных данных, приложите фото и параметры узла.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для подбора или изготовления можно передать образец либо эскиз. Укажите развёрнутую длину, форму после гибки, диаметр трубки, мощность, напряжение и тип крепления.
Можно ли установить этот ТЭН для воды, воздуха или масла?
В названии товара рабочая среда не указана. Для подбора сообщите, будет ли это вода, воздух или масло; без этих данных подтвердить применимость нельзя.
Как проверить старый ТЭН?
Осмотрите оболочку и изоляцию: признаки неисправности включают трещины, нагар, деформацию трубки и следы коррозии. Для подбора также пригодятся маркировка и фото.
Что прислать для расчёта?
Передайте маркировку или фото старого ТЭН, длину и форму, диаметр трубки, мощность, напряжение, среду и тип крепления. Для изготовления по эскизу нужны также габариты после гибки.
Как расшифровать обозначение ТЭН по ГОСТ 13268-88?
В маркировке могут быть указаны параметры нагревателя и буквенный код длины контактного стержня в заделке. Например, обозначения A и B соответствуют 40 и 65 мм; фактическую маркировку нужно читать целиком.
