Характеристики
| Маркировка | 100B13/5,0J220 |
|---|---|
| Развёрнутая длина | 1000 мм |
| Длина контактного стержня в заделке | 65 мм (код B) |
| Диаметр оболочки | 13 мм |
| Мощность | 5 кВт |
| Напряжение | 220 В |
| Код среды | J: вода, слабые растворы кислот (pH 5–7) |
Что зашифровано в маркировке 100B13/5,0J220
Для этого ТЭН маркировка 100B13/5,0J220 раскрывает конкретные размеры и электрические данные: развёрнутая длина - 1000 мм, код B означает контактный стержень длиной 65 мм в заделке, диаметр оболочки - 13 мм, мощность - 5 кВт, напряжение - 220 В. Обозначение J в данном исполнении задаёт среду: вода и слабые растворы кислот с pH 5–7. Поэтому это тэн для воды с расчётной нагрузкой, которую важно учитывать при изменении мощности или активной длины. Вид крепления и материал оболочки в коде не обозначены; для замены их сверяют с посадочным узлом и условиями работы.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 870 мм |
|---|---|
| Расчётный ток | 22,7 А |
| Расчётное сопротивление в рабочем режиме | 9,7 Ом |
| Удельная поверхностная мощность (по активной длине) | 14,07 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 15 Вт/см² |
| Запас до предела ГОСТ | 6 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Какие параметры этого ТЭН меняем по заказу
Базовое исполнение имеет длину 1000 мм, оболочку диаметром 13 мм, мощность 5 кВт, напряжение 220 В и контактный стержень 65 мм; по заказу меняем согласованные параметры.
- В коде 100B13/5,0J220 крепёжный узел не обозначен, хотя заданы длина 1000 мм и диаметр оболочки 13 мм. По заказу можем выполнить штуцер с гайкой или фланец; для штуцера выбирают метрическую либо трубную резьбу из доступных исполнений.
- Сейчас стержень в заделке имеет длину 65 мм (код B). По заказу меняем его длину на 40, 100, 125, 160, 250, 400 или 630 мм; выводы выполняем резьбой М4, М5 или М6 с гайками и шайбами либо проводом в термостойкой изоляции.
- Материал оболочки в маркировке 100B13/5,0J220 не указан. Для воды по заказу доступны медь, нержавеющая сталь AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды можно выбрать AISI 316 или титан.
- Исходные электрические параметры - 5 кВт и 220 В. По заказу меняем мощность и напряжение, но при длине 1000 мм заново проверяем удельную нагрузку оболочки для указанной среды.

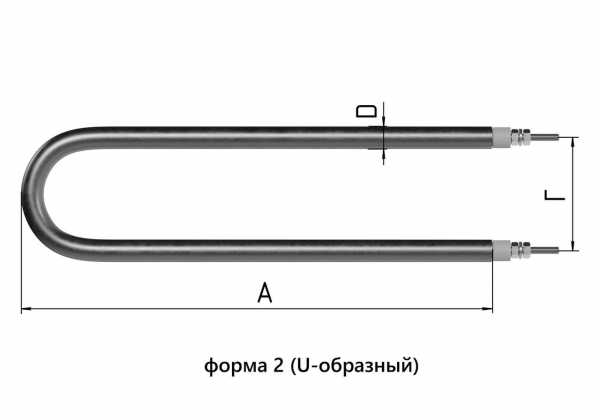

- Исходная развёрнутая длина - 1000 мм. По заказу выполняем прямую, U-, W-, M-, Г-образную форму, «скрепку», кольцо, спираль или оребрение; задаём нужную длину и геометрию гиба.
- Для исполнения 100B13/5,0J220 дополнительно можно заказать встроенный термовыключатель или термостат.
Что показывают расчёты для длины 1000 мм
У исходного ТЭН активная длина равна 870 мм: из развёрнутой длины 1000 мм вычитаются две холодные зоны. При мощности 5 кВт расчётный ток составляет 22,7 А, сопротивление в рабочем режиме - 9,7 Ом. Удельная поверхностная мощность по активной длине - 14,07 Вт/см². Для среды, указанной кодом J, предел по ГОСТ 13268-88 составляет 15 Вт/см², запас до него - 6 %. ГОСТ рекомендует для этой среды оболочку из нержавеющей стали; материал конкретного исполнения маркировкой не установлен.
Если оставить развёрнутую длину 1000 мм и уменьшить мощность с 5 до 3,8 кВт, удельная нагрузка составит 10,69 Вт/см² при пределе 15 Вт/см² по ГОСТ 13268-88. Такой расчёт укладывается в предел для указанной среды. При мощности 6,2 кВт на той же длине нагрузка будет 17,45 Вт/см², то есть выше предела. Для этого варианта расчёт указывает на необходимость большей длины или выбора другой среды.
Стержень тоже влияет на активную часть при неизменной развёрнутой длине 1000 мм. В исходном исполнении стержень 65 мм (код B), активная длина - 870 мм. Если поставить стержень 40 мм (код A), активная часть станет 920 мм, а удельная нагрузка - 13,31 Вт/см². При стержне 100 мм (код C) активная часть составит 800 мм и нагрузка вырастет до 15,3 Вт/см², выше предела 15 Вт/см² для этой среды.
При заказе исполнения 5 кВт на 380 В ток составит 13,2 А, сопротивление спирали - 28,9 Ом; геометрические размеры останутся прежними. Спираль для 380 В пересчитывается, поэтому такое исполнение отличается от простой замены напряжения на выводах. Если требуется иное крепление, укажите его отдельно: в маркировке 100B13/5,0J220 нет данных о штуцере или фланце.
Как ТЭН установлен в баке стиральной машины
В стиральной машине нагреватель устанавливается снизу бака, через резиновую манжету, и удерживается прижимной скобой или гайкой. Для замены тэн для стиральной машины с длиной 1000 мм, оболочкой 13 мм и мощностью 5 кВт нужно сверить также форму и способ фиксации: совпадения по напряжению 220 В недостаточно.
- Такие ТЭН ставят в стиральные машины Bosch (артикулы 267512, 643463), а также Indesit/Ariston (артикулы C00255096, C00081780). Эти модели приведены как примеры оборудования, а не как подтверждение взаимозаменяемости с ТЭН 100B13/5,0J220.
- Сверьте геометрию установки с параметрами этого изделия: развёрнутая длина 1000 мм, диаметр оболочки 13 мм, стержень 65 мм, мощность 5 кВт и напряжение 220 В.
- По данным об узле стиральной машины, накипь может плотно покрыть трубку и создать теплоизоляционный слой. Из-за перегрева спираль внутри нагревателя может прогореть.
- В числе причин отказа указано применение моющих средств, не предназначенных для стиральных машин.
- Манжета, скоба или гайка должны соответствовать посадочному месту конкретной машины. Наличие одного из этих способов фиксации в оборудовании не подтверждает совпадение крепления с данным исполнением.
Выбор оболочки для ТЭН мощностью 5 кВт
У ТЭН 100B13/5,0J220 задана среда J, но материал оболочки в маркировке отсутствует. Для исполнения под воду по заказу можно выбрать медь, нержавеющую сталь AISI 304 или 12Х18Н10Т. При расчётной нагрузке 14,07 Вт/см² ГОСТ 13268-88 рекомендует для указанной среды нержавеющую сталь; окончательный выбор материала нужно связать с составом жидкости.
Если в заказе указана жёсткая или солёная вода, для этого ТЭН предусмотрены оболочки из AISI 316 или титана. Это варианты изготовления, а не характеристика изделия с маркировкой 100B13/5,0J220 по умолчанию. При сохранении мощности 5 кВт и активной длины 870 мм удельная нагрузка остаётся 14,07 Вт/см², поэтому выбранную среду и материал оболочки согласуют вместе.
Какие данные сверить для замены 100B13/5,0J220
Для изготовления замены укажите, совпадают ли с исходным ТЭНом развёрнутая длина 1000 мм, диаметр оболочки 13 мм, мощность 5 кВт, напряжение 220 В и стержень 65 мм. Отдельно зафиксируйте форму после гибки, среду и крепление: в маркировке не обозначены ни материал оболочки, ни штуцер, ни фланец. Если надпись на старом ТЭН не читается, передайте фото самого нагревателя и посадочного места, чтобы сопоставить его с параметрами 100B13/5,0J220.
Вопросы
Можно ли сделать ТЭН 100B13/5,0J220 с другой резьбой или креплением?
Да. В обозначении этого ТЭН заданы длина 1000 мм и оболочка 13 мм, но не крепёжный узел. По заказу выполняем штуцер с гайкой или фланец; укажите нужный тип и размер соединения.
Можно ли изменить выводы или длину стержня 65 мм?
Да. В исходном исполнении установлен стержень 65 мм (код B); для ТЭН с развёрнутой длиной 1000 мм можно задать другую длину стержня и выбрать резьбовые выводы либо провод в термостойкой изоляции.
Можно ли изменить 5 кВт или 220 В, не меняя длину 1000 мм?
Можно пересчитать исполнение. Например, при 3,8 кВт нагрузка на этой длине составит 10,69 Вт/см², а при 6,2 кВт - 17,45 Вт/см², что выше предела 15 Вт/см² для среды, обозначенной кодом J.
Можно ли изготовить такой ТЭН, если маркировка старого не сохранилась?
Да. Для сопоставления с 100B13/5,0J220 нужны данные о длине 1000 мм, диаметре 13 мм, мощности 5 кВт, напряжении 220 В, стержне 65 мм и способе крепления. Если надписи нет, отправьте фото нагревателя и посадочного места.
Можно ли использовать исполнение 100B13/5,0J220 не для воды?
Обозначение J для этого ТЭН задаёт воду и слабые растворы кислот с pH 5–7. Для иной среды при мощности 5 кВт и активной длине 870 мм нужно заново оценить нагрузку 14,07 Вт/см² и согласовать материал оболочки.
Подойдёт ли ТЭН 5 кВт, 220 В к моей стиральной машине или водонагревателю?
Одного совпадения мощности 5 кВт и напряжения 220 В недостаточно: сверяют крепление, форму, длину 1000 мм, диаметр 13 мм и стержень 65 мм. Bosch 267512, Indesit/Ariston C00255096 и другие приведённые модели - примеры оборудования, где встречаются такие ТЭН, а не подтверждённый список замен.
