Характеристики
| Тип изделия | ТЭН |
|---|---|
| Назначение по названию | Для электрического бака |
| Модель оборудования | БЭ-15 |
| Модель оборудования | БЭ-20 |
| Модель оборудования | БЭ-25 |
| Модель оборудования | БЭ-30/3 |

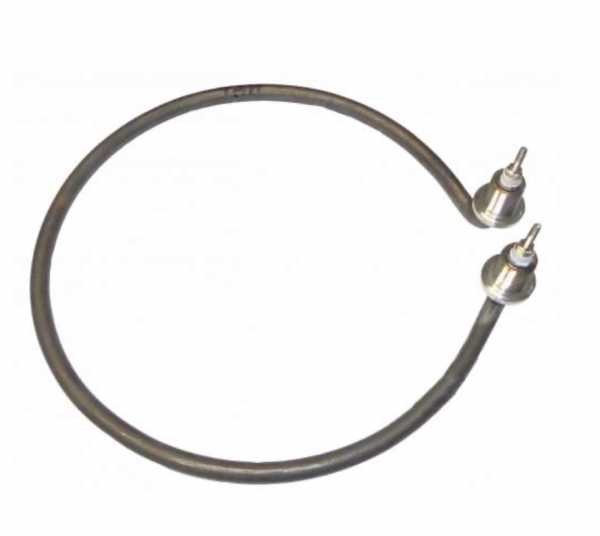

Четыре обозначения БЭ: что сообщает название ТЭН
В названии этого трубчатого электронагревателя перечислены электрические баки БЭ-15, БЭ-20, БЭ-25 и БЭ-30/3. Это привязка товара к моделям оборудования, а не полный набор характеристик нагревателя. По обозначению БЭ нельзя определить длину трубки, форму, материал оболочки или конструкцию посадочной части.
Для подбора исполнения к конкретному баку нужно знать параметры установленного ТЭН. Если маркировка старого нагревателя сохранилась, её сверяют с моделью бака; если нет, важны габариты, крепление и электрические данные. Нельзя считать, что одно исполнение автоматически подходит ко всем четырём моделям только потому, что они перечислены в каталожном названии.
- БЭ-15, БЭ-20, БЭ-25 и БЭ-30/3 - модели электрических баков, указанные в названии товара.
- Мощность и напряжение ТЭН по названию установить нельзя.
- Длина, форма и крепление нагревателя также не указаны и требуют отдельного согласования.
Как задать исполнение для конкретного бака БЭ
Для ТЭН к БЭ-15, БЭ-20, БЭ-25 или БЭ-30/3 исполнение формируют по параметрам посадки, подключению и рабочей среде.
- Название не задаёт посадочную часть → для выбранной модели БЭ можно согласовать штуцер с гайкой либо фланец. Тип и размер крепления определяют по фактическому узлу.
- Название не описывает электрические выводы → по заказу устанавливаем контактный стержень с гайками или выводы проводом в термостойкой изоляции. Для стержня задают длину холодной зоны.
- Материал оболочки для четырёх моделей БЭ не указан → для воды доступны медь, AISI 304 или 12Х18Н10Т; если в выбранном баке используется жёсткая или солёная вода, для ТЭН можно рассмотреть AISI 316 или титан.
- Мощность и напряжение не приведены ни для БЭ-15, ни для остальных моделей → эти параметры задают при заказе. Возможны исполнения от 100 Вт и указанные варианты напряжения; мощность согласуют с размерами и средой.
- Форма и длина ТЭН в названии отсутствуют → для конкретного бака можно задать прямое или гнутое исполнение, в том числе по эскизу.
- При необходимости к исполнению для БЭ можно добавить встроенный термовыключатель или термостат.
Варианты оболочки: выбор по среде в баке
В переданных вариантах для этого ТЭН нет расчётных значений длины, мощности, напряжения или штуцера. Здесь описаны материалы оболочки, поэтому выбрать между ними можно только после уточнения среды и назначения конкретного бака БЭ-15, БЭ-20, БЭ-25 или БЭ-30/3.
Для водной среды в вариантах исполнения указаны медь, AISI 304 и 12Х18Н10Т. Это возможный выбор материала для ТЭН на заказ, а не подтверждение того, что в перечисленных моделях баков используется именно вода. При подборе сообщают фактический состав среды.
Если в одном из баков БЭ содержится жёсткая или солёная вода, для оболочки ТЭН к этой модели в вариантах исполнения названы AISI 316 и титан. Выбор между ними уточняют по условиям работы; название БЭ само по себе не указывает ни состав воды, ни требуемый материал.
Примеры других узлов помогают понять, почему среда имеет значение, но не подтверждают применимость данного ТЭН к ним. В баке-дозаторе химводоподготовки встречаются патронные погружные нагреватели; в баке поливомоечной машины - погружные ТЭН для солевого реагента. Для товара, обозначенного как ТЭН к БЭ-15, БЭ-20, БЭ-25 и БЭ-30/3, материал оболочки согласуют именно с его фактической рабочей средой.
Если форма нагревателя для одного из баков БЭ будет задана эскизом, материал оболочки указывают в том же задании наряду с геометрией и электрическими данными. Это позволяет обсуждать конкретное исполнение, а не подразумевать свойства, которых нет в названии товара.
Погружной монтаж в баке: что учитывать при подборе ТЭН
Название связывает этот ТЭН с БЭ-15, БЭ-20, БЭ-25 и БЭ-30/3, но не уточняет устройство посадочного узла. В других баках погружные нагреватели устанавливают через бобышку в стенке или крышке; это пример компоновки, а не описание конструкции товара для моделей БЭ.
- В баке-дозаторе реагентов химводоподготовки встречается патронный погружной нагреватель, установленный через бобышку. При несовместимости оболочки с реагентом возможна химическая коррозия; на поверхности также могут образовываться солевые отложения.
- В баке поливомоечной машины погружной ТЭН используют для подогрева антигололёдного реагента. Для солевого раствора отмечена коррозия оболочки.
- В том же примере уровень погружения контролирует датчик. При снижении уровня ниже датчика нагреватель может оголиться; положение датчика соотносят с верхней точкой погружной части.
- Эти примеры не устанавливают конструкцию или допустимую среду ТЭН для БЭ-15, БЭ-20, БЭ-25 и БЭ-30/3. Для заказа по конкретной модели сообщают вид крепления и состав жидкости.
- В источниках к примерам оборудования не названы конкретные марки поливомоечных машин. Поэтому такие машины нельзя использовать как подтверждение совместимости данного ТЭН с отдельной моделью техники.
Что показать на эскизе ТЭН для БЭ-15, БЭ-20, БЭ-25 или БЭ-30/3
На эскизе укажите модель бака и положение крепления относительно трубки. Если для выбранного БЭ требуется гнутая форма, покажите изгиб и габариты получившегося ТЭН: расстояние между концами, высоту и межосевое расстояние параллельных участков. Развёрнутую длину задайте отдельно, поскольку это длина трубки до изгиба.
Добавьте диаметр и материал оболочки, мощность, напряжение, вид выводов и длину холодной зоны или контактного стержня. Если конструкция для бака БЭ предполагает штуцер с гайкой или фланец, покажите на эскизе посадочную часть и её размеры.
Для изготовления по эскизу материал указывают с учётом рабочей среды. Так для ТЭН к БЭ-15, БЭ-20, БЭ-25 или БЭ-30/3 можно согласовать именно заданную комбинацию геометрии, крепления и оболочки. Неуказанные параметры нельзя выводить из обозначения модели бака.
Какие данные сверить для заказа ТЭН к электрическому баку
Для запроса на ТЭН по размерам сначала укажите, к какой модели он нужен: БЭ-15, БЭ-20, БЭ-25 или БЭ-30/3. Затем приложите маркировку старого нагревателя, если она читается. Если обозначения нет, потребуются фактические размеры и сведения о подключении.
Не заменяйте неизвестные параметры характеристиками бака. Модель БЭ сама по себе не задаёт мощность, напряжение, форму трубки или материал оболочки. Передайте известные данные и отметьте, какие параметры нужно согласовать для конкретного исполнения.
- Укажите модель электрического бака из названия и приложите маркировку или фото старого ТЭН.
- Для нагревателя, снятого с выбранного БЭ, запишите развёрнутую длину, диаметр трубки, форму и её габариты после гибки, а также размеры посадочной части.
- Сообщите мощность, напряжение, среду, материал оболочки и требуемый вариант выводов.
Вопросы
Можно ли изменить резьбу или крепление ТЭН для БЭ-15, БЭ-20, БЭ-25 и БЭ-30/3?
Да. Для исполнения к выбранной модели БЭ можно согласовать другой вариант крепления: штуцер с гайкой или фланец. Размер посадки в названии товара не задан.
Можно ли поставить другие выводы или изменить длину контактного стержня?
Да. Для ТЭН к баку БЭ можно выбрать контактный стержень с гайками либо провод в термостойкой изоляции; длину холодной зоны задают отдельно.
Можно ли заказать другую мощность или напряжение?
Да, эти параметры для БЭ-15, БЭ-20, БЭ-25 и БЭ-30/3 в названии не указаны. Их задают при заказе вместе с размерами и сведениями о рабочей среде.
Можно ли изготовить ТЭН для бака БЭ без маркировки старого нагревателя?
Да, если известны параметры самого ТЭН: для какой модели БЭ он нужен, каковы его размеры, крепление и электрические данные. Одного обозначения бака для определения исполнения недостаточно.
Подойдёт ли оболочка из титана или AISI 316 для любого бака БЭ?
Нет, материал выбирают по среде. Для ТЭН к БЭ-15, БЭ-20, БЭ-25 или БЭ-30/3 вариант AISI 316 либо титана рассматривают для жёсткой или солёной воды.
Подойдёт ли этот ТЭН к моему оборудованию?
В каталожном названии перечислены БЭ-15, БЭ-20, БЭ-25 и БЭ-30/3. Совместимость конкретного исполнения проверяют по модели бака, посадке и параметрам старого нагревателя.
