Характеристики
| Наименование | Тэн 24 В |
|---|---|
| Напряжение | 24 В |
Низковольтный нагреватель в составе оборудования
ТЭН на 24 В применяют в автономных системах питания, в том числе на спецтехнике, передвижных установках и маломерных судах. В ГОСТ 13268-88 напряжение 24 В входит в низковольтный ряд.
Пример из отраслевых данных: подогреваемые версии сепаратора Separ-2000 /H имеют нагреватели 24 В. Для версий 5 л/мин и 10 л/мин указаны разные мощности; это параметры оборудования, а не характеристики товара в этой карточке. Совместимость определяют по маркировке и размерам.
- По одному напряжению нельзя подтвердить, что ТЭН подойдёт к конкретному узлу.
- Сверьте данные старого нагревателя и посадочное место.
Материал оболочки выбирают по рабочей среде
Для изготовления по заказу можно выбрать оболочку из чёрной или нержавеющей стали либо меди. Материал указывают с учётом среды: вода, неподвижный воздух, воздух с обдувом или масло.
Название карточки не содержит сведений о материале оболочки. Не следует считать, что конкретный материал подходит для любого теплоносителя.
- Укажите рабочую среду при подборе.
- Материал оболочки согласуют вместе с остальными параметрами.
Что сообщает маркировка 24 В
В обозначении товара указано напряжение 24 В. По ГОСТ 13268-88 это одно из номинальных напряжений ТЭН, но обозначение не сообщает мощность, длину, форму или способ крепления.
Для расшифровки маркировки старого ТЭН нужна надпись целиком. Если сохранилась только часть обозначения, остальные параметры сверяют по замерам и данным оборудования.
- В карточке подтверждено только напряжение 24 В.
- Мощность и геометрию по этому значению определить нельзя.
Изгиб и крепление задают по посадочному месту
По заказу трубчатый электронагреватель можно выполнить прямым, U-, M-, W-образным, спиральным, в форме скрепки или по эскизу. Варианты крепления: штуцер с гайкой или фланец.
Для повторения конструкции укажите форму после гибки и способ крепления. При фланцевом или многотрубном исполнении отдельно сообщите межосевое расстояние, если оно задано посадочным местом.
- Форма и крепление в названии товара не указаны.
- Для изготовления доступны чертёж, эскиз, образец или маркировка старого нагревателя.

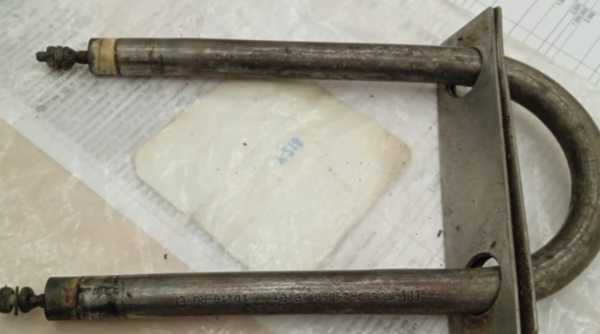

Какие размеры снять со старого нагревателя
У изогнутого ТЭН различают развёрнутую длину трубки до гибки и габариты после неё. Развёрнутая длина нужна для расчёта, а расстояния между концами, высота и габаритная длина помогают проверить посадку в узле.
Дополнительно измерьте диаметр трубки и длину холодной зоны или контактного стержня. Этих данных в названии карточки нет.
- Запишите развёрнутую длину либо длину и форму после гибки.
- Снимите диаметр трубки и размеры, по которым ТЭН входит в узел.
Какие данные подготовить для расчёта
ТЭН по размерам подбирают по комплексу параметров, а не только по напряжению. Если маркировки нет, приложите фото старого элемента и укажите модель оборудования.
По чертежу, эскизу, образцу или маркировке старого нагревателя можно задать параметры для ТЭН на заказ.
- Маркировка, мощность и напряжение.
- Развёрнутая длина, диаметр трубки и форма после гибки.
- Рабочая среда и материал оболочки.
- Тип крепления, резьба или фланец, а также межосевое расстояние.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По карточке известно только напряжение 24 В, поэтому совместимость подтвердить нельзя. Сверьте маркировку старого ТЭН, размеры и крепление.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, для подбора можно использовать образец или его фото и замеры. Укажите форму, длину, диаметр, мощность, напряжение и тип крепления.
Можно ли использовать этот ТЭН в воде, воздухе или масле?
Среда для товара не указана. Сообщите, где будет работать нагреватель, чтобы определить материал оболочки и остальные параметры.
Как проверить старый ТЭН?
Снимите маркировку и измерьте геометрию старого элемента. Сопротивление спирали именно этого товара в названии не указано, поэтому оценивать его по произвольному значению нельзя.
Что прислать для расчёта?
Маркировку или фото, мощность и напряжение, размеры и форму, рабочую среду и тип крепления. Если есть, приложите модель оборудования.
Что означает 24 В в обозначении ТЭН?
Это указанное в названии напряжение. ГОСТ 13268-88 включает 24 В в ряд номинальных напряжений, но одной этой записи недостаточно, чтобы определить мощность или размеры.
