ТЭН для водонагревателя 220V 2000W EL0820

Характеристики

Где стоит такой нагреватель

Что именно сообщает маркировка EL0820

В названии EL0820 зафиксированы три параметра: назначение для водонагревателя, мощность 2000 Вт и напряжение 220 В. Код модели помогает различить исполнение в каталоге, но не сообщает развёрнутую длину, диаметр трубки, форму, тип выводов, материал оболочки и способ крепления. Поэтому тэн для воды с совпадающими ваттами и вольтами ещё не обязательно повторяет посадку установленного узла. Для корректной замены эти параметры сверяют отдельно.

Фраза «водяной тэн» описывает среду, но не определяет конструкцию: нагреватель может контактировать с водой напрямую или находиться в колбе. В накопительном водонагревателе узел устанавливают в бак через фланец либо резьбовую втулку; рядом может крепиться магниевый анод. По названию EL0820 нельзя определить, какое из этих исполнений предусмотрено. При подборе важно сопоставить способ установки старого нагревателя и форму посадочного места.

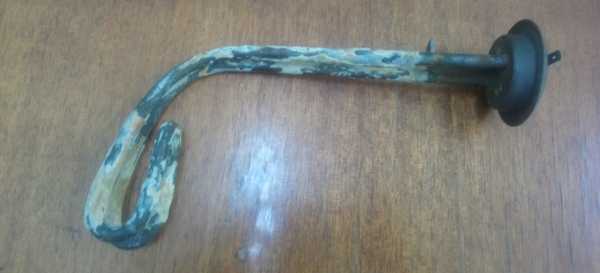

Для мокрого ТЭНа накипь может стать теплоизолирующим слоем: внутренняя спираль перегревается и перегорает. Истощение или отсутствие магниевого анода связано с электрохимической коррозией трубки. В промышленном бойлере отказ также может быть вызван отложениями или неисправностью встроенного термостата. Это причины отказов, указанные для соответствующего оборудования, а не описание конструкции EL0820.

Замена EL0820: сверяем электрические параметры и посадку

Для EL0820 известны 2000 Вт и 220 В, однако каталожное обозначение не раскрывает посадочный узел. При замене сопоставьте эти значения с электрическими данными установленного ТЭН и отдельно проверьте конструкцию водонагревателя.

1. Отключите водонагреватель от электросети и выполняйте замену по инструкции к конкретному оборудованию.
2. Снимите установленный нагреватель предусмотренным для этой модели способом. Зафиксируйте маркировку, если она сохранилась, и сфотографируйте крепление и расположение выводов.
3. Сопоставьте данные старого узла с EL0820: для этой модели указаны 2000 Вт и 220 В. Отдельно измерьте длину, диаметр трубки и форму нагревателя.
4. Проверьте посадку: как выполнено крепление, предусмотрено ли место для анода и совпадает ли расположение контактов. Не считайте одинаковую мощность подтверждением совпадения геометрии.
5. Если для водонагревателя требуется другая электрическая точка или конструкция, задайте эти параметры при подборе исполнения. Укажите также рабочую среду, чтобы учитывать её при выборе оболочки.
6. Установите выбранный нагреватель по инструкции к водонагревателю. Перед подачей питания заполните бак и выпустите воздух: дождитесь ровной струи из крана горячей воды.

Как изменить исполнение ТЭН 2000 Вт, 220 В

Исходная точка EL0820 - мощность 2000 Вт и напряжение 220 В. Остальные конструктивные характеристики в названии не расшифрованы. По заказу можно задать исполнение под посадочное место водонагревателя и условия работы; если меняются электрические параметры, нагрузку пересчитывают.

• Электрические параметры EL0820 можно изменить: вместо 2000 Вт при 220 В по заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При сохранении размеров изменение мощности меняет удельную нагрузку на оболочку, поэтому её проверяют под среду.
• Для сравнения с базой EL0820: вариант 3 кВт на 220 В имеет расчётный ток 13,6 А, а нагрузка на оболочку при той же длине изменится в 1,5 раза; длину проверяют под среду. При мощности 1 кВт на 220 В ток составляет 4,5 А, нагрузка изменится в 0,5 раза. Вариант 2 кВт на 380 В имеет ток 5,3 А и сопротивление спирали 72,2 Ом; спираль пересчитывают, размеры остаются.
• Каталожная строка EL0820 не указывает способ крепления. Для водонагревателя можно задать штуцер с гайкой или фланец; среди вариантов резьбы для штуцера есть метрические М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
• Материал оболочки EL0820 по названию неизвестен. Для водяного исполнения доступны медь, нержавеющая сталь AISI 304 или 12Х18Н10Т; если вода жёсткая или солёная, можно задать AISI 316 или титан.
• На самом EL0820 тип выводов не обозначен. По заказу предусматриваем контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Форму нагревателя также можно задать: прямую, U, W, M, Г-образную, «скрепку», кольцо, спираль, оребрённое исполнение или вариант по эскизу.
• Для исполнения EL0820 по заданию можно добавить встроенный термовыключатель или термостат. Вместе с этим указывают, какие параметры нужно сохранить: 2000 Вт и 220 В или новые значения.

Где применяют подобные нагреватели для воды

Подобные трубчатые ТЭН применяют в накопительных водонагревателях: нагреватель поднимает температуру воды в баке. В промышленном бойлере ГВС нагревательный блок может устанавливаться через резьбовой штуцер; исполнение зависит от конструкции оборудования. Для EL0820 известны 2000 Вт, 220 В и назначение для водонагревателя, но крепление и геометрия требуют отдельной сверки.

Подобные нагреватели используют в проточных водонагревателях, где вода проходит через камеру нагрева, и в посудомоечных машинах, где нагрев происходит в циркуляционном контуре. ТЭН для аквадистиллятора кипятит водопроводную воду для получения дистиллята. Такие элементы также встречаются в стоматологических водяных банях для полимеризации акрила, ваннах длительной пастеризации молока с водяной рубашкой и парогенераторах для увлажнения воздуха или обработки ткани. У этих процессов различаются среда и режим работы, поэтому для EL0820 важно согласовать материал оболочки и нагрузку с заданными условиями, а не ориентироваться только на 2000 Вт и 220 В.

Какие данные нужны для исполнения EL0820

Сообщите, нужно ли сохранить параметры EL0820 - 2000 Вт и 220 В - или требуется другая мощность и напряжение. Приложите фотографию установленного нагревателя, крепёжного узла и маркировки, если она читается. На фото можно оценить форму и расположение выводов, но размеры следует указать отдельно.

Для сверки EL0820 с водонагревателем нужны длина нагревателя, диаметр трубки, форма и параметры посадочного места. Если крепление фланцевое, укажите межосевое расстояние; если используется штуцер, сообщите его резьбу. Также уточните, где расположены выводы и предусмотрен ли рядом магниевый анод.

Опишите среду работы: в данном случае это вода, а при известной жёсткости или солёности укажите и эти условия. Если маркировки старого ТЭН нет, сочетание фото, размеров и параметров 2000 Вт, 220 В поможет определить, какие данные нужны для подбора или изменения исполнения EL0820.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
