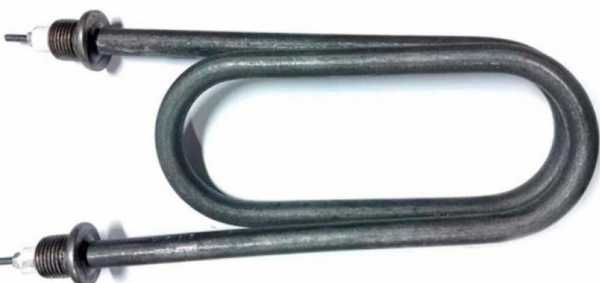

Характеристики
| Обозначение | ЭР |
|---|---|
| Параметр маркировки | 3,5 |
| Код среды | J |
| Параметр маркировки | 220 |
| Материал | Нержавеющая сталь |
| Для котла | КВО-75Э |
| Напряжение | 220 В |
Сначала снимите размеры с демонтированного нагревателя
Для подбора трубчатого электронагревателя важны не только длина и форма на месте установки. Нужна развёрнутая длина, холодные зоны, диаметр трубки и форма после гибки.
- Измерьте длину и диаметр трубки, зафиксируйте форму после гибки.
- Снимите размеры холодных зон и крепления, укажите межосевое расстояние, если оно есть.
Накипь и работа без воды сокращают срок службы
Накипь на оболочке ухудшает отвод тепла. В оборудовании с водяной рубашкой причиной отказа также может быть сухой ход: защита не всегда предотвращает перегрев при частичной утечке воды.
Для ТЭН для воды важны состояние теплоносителя и заполнение контура. Перед заменой проверьте, не было ли отложений или потери воды.
Материал оболочки выбирают по среде
У этого ТЭН в названии указана нержавеющая сталь: это ТЭН из нержавейки. По ГОСТ 13268-88 код J означает воду или слабый раствор кислот с pH 5-7; для этой среды в таблице приведена нержавеющая жаростойкая сталь и предельная удельная поверхностная мощность 15,0 Вт/см². Максимальная температура на оболочке для J указана 100°C.
У производителей встречаются оболочки из меди, нержавеющей и углеродистой стали для разных сочетаний среды и кода. Материал нельзя выбирать только по внешнему сходству старого нагревателя.
Примеры узлов с водяными нагревателями
Такие ТЭН ставят в котлах отопления, а блочные нагреватели встречаются в водяной рубашке пищеварочных котлов и кормозапарников.
Это примеры оборудования с водяными нагревателями, а не подтверждение совместимости данного ТЭН с каждой моделью. ТЭН для котла КВО-75Э подбирают по обозначению, размерам и креплению старого изделия.
Проверьте спираль и изоляцию старого ТЭН
Мультиметром проверяют сопротивление спирали и состояние изоляции. При замене сопоставьте маркировку и конструкцию снятого нагревателя с данными нового.
Какие данные нужны для подбора замены
Если маркировка не читается, передайте размеры и фотографии: одного названия модели оборудования может быть недостаточно для проверки геометрии.
- Маркировка со старого ТЭН или фото изделия и места установки.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и рабочая среда: вода, воздух или масло.
- Тип крепления, резьба или фланец, межосевое расстояние.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
В названии товара указан котёл КВО-75Э. Для другого оборудования совместимость проверяют по маркировке, размерам, форме и креплению старого ТЭН; названия моделей сами по себе не подтверждают взаимозаменяемость.
Можно ли подобрать ТЭН по старому образцу без маркировки?
Да, для подбора нужны развёрнутая длина, диаметр трубки, форма после гибки, мощность, напряжение и параметры крепления. Приложите фото старого изделия.
Можно ли использовать этот ТЭН для воздуха или масла?
В маркировке указана буква J, которая по ГОСТ 13268-88 соответствует воде и слабому раствору кислот с pH 5-7. Для воздуха или масла нужно подбирать исполнение по среде.
Как проверить старый ТЭН?
Мультиметром проверяют сопротивление спирали и изоляцию. Для подбора замены также сверьте маркировку и размеры.
Что прислать для расчёта замены?
Маркировку или фото старого ТЭН, его длину, диаметр, форму, мощность и напряжение. Также укажите среду, тип крепления и модель оборудования.
Чем нержавеющая оболочка отличается от медной и чёрной стали?
Материал выбирают по рабочей среде и условиям применения. Для кода J в ГОСТ указана нержавеющая жаростойкая сталь; медь и углеродистая сталь приведены для других кодов среды.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
