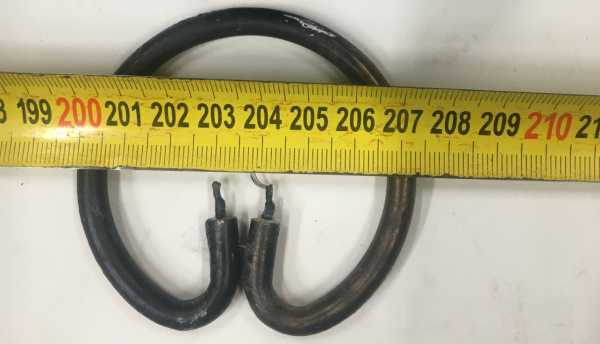

Трубчатый ТЭН 110 В, диаметр трубки 6 мм

Характеристики

Тип	Трубчатый ТЭН
Общий диаметр	74 мм
Диаметр трубки ТЭНа	6 мм
Напряжение	110 В

Что означают 74 мм и 6 мм в этом ТЭНе

У этого ТЭНа указаны напряжение 110 В, общий диаметр 74 мм и диаметр трубки 6 мм. Это три разные исходные характеристики: напряжение задаёт электрический параметр, диаметр трубки описывает её размер, а общий диаметр относится к габариту изделия. Общий диаметр 74 мм сам по себе не сообщает развёрнутую длину трубки и не задаёт форму изгиба. Поэтому по одному этому числу нельзя восстановить геометрию нагревателя или определить длину после гибки. Для повторения изделия эти параметры рассматривают вместе с формой и развёрнутой длиной, а также с креплением и выводами, если они предусмотрены в требуемом исполнении. Мощность в названии не указана, поэтому её нельзя считать известной характеристикой этого ТЭНа: её задают отдельно при подборе или заказе. Если нужна замена, запрос «тэн по размерам» должен включать не только 74 мм и 6 мм, но и сведения о длине, конфигурации и электрических данных.

Какие исполнения можно задать для ТЭНа 110 В

Для этого ТЭНа базовыми параметрами остаются 110 В, общий диаметр 74 мм и трубка 6 мм. Остальные решения согласуют отдельно: они не следуют из названия товара.

Крепление в названии не указано → по заказу делаем исполнение со штуцером и гайкой либо с фланцем; для штуцера можно выбрать метрическую или трубную резьбу.
У ТЭНа на 110 В с трубкой 6 мм тип выводов не задан → по заказу выполняем подключение контактным стержнем с резьбой М4, М5 или М6 и гайками либо проводом в термостойкой изоляции. Длину холодной зоны согласуем отдельно.
Для изделия с общим диаметром 74 мм и трубкой 6 мм материал оболочки в названии не указан → по заказу выбираем чёрную или нержавеющую сталь, медь и другие предусмотренные материалы; для оболочки также можно задать цинковое или фторопластовое покрытие.
Напряжение этого изделия 110 В → при заказе можно задать другое напряжение из доступных вариантов. Мощность тоже задают отдельно: при сохранении размеров её изменение меняет удельную нагрузку на оболочку, поэтому её пересчитывают под среду.
Форма и длина в названии не указаны → по заказу делаем прямое, U-, W-, M-, Г-образное и другие предусмотренные варианты, включая исполнение по эскизу; задаём длину, радиус гиба и межосевое расстояние.
Для ТЭНа на 110 В с габаритом 74 мм можно дополнительно предусмотреть встроенный термовыключатель или термостат.

ТЭН с трубкой 6 мм и электрообогрев импульсной линии

В предызолированной импульсной трубке с электрообогревом нагреватель расположен вдоль импульсной трубки. Электрический спутник находится под теплоизоляцией и защитной оболочкой; внутри импульсной трубки проходят технологический газ или жидкость малого диаметра. Для этого узла в справочнике указаны гибкие спутники с питанием 230 В. Рассматриваемый товар обозначен как трубчатый ТЭН на 110 В, с общим диаметром 74 мм и трубкой 6 мм. Одного совпадения отдельных размеров недостаточно, чтобы считать его заменой спутника: конструкцию, напряжение и назначение необходимо сопоставлять отдельно.

В описании оборудования приведены РИЗУРПАК-Э, РИЗУРПАК-З и РИЗУРПАК-И. Электрический спутник указан для РИЗУРПАК-Э; присутствие этих моделей в примерах не подтверждает совместимость с ними трубчатого ТЭНа на 110 В. При подборе для конкретной линии сравнивают именно исполнение нагревателя и параметры оборудования, а не только диаметр трубки 6 мм или общий габарит 74 мм.

Для электрообогреваемых импульсных линий среди причин отказа названы механическое повреждение спутника при монтаже или демонтаже и повреждение изоляционной оболочки с последующим попаданием влаги. Это сведения об узле обогрева линии, а не утверждение о причинах отказа данного трубчатого ТЭНа. Если изделие требуется в другом исполнении, параметры 110 В, 74 мм и 6 мм можно использовать как исходные данные для обсуждения, но назначение и конструкцию нужно задать отдельно.

Что нанести на эскиз ТЭНа с габаритом 74 мм

Чтобы согласовать эскиз трубчатого ТЭНа на 110 В с трубкой 6 мм, обозначьте габарит 74 мм и покажите геометрию изделия, а не только его внешний контур.

Обозначьте, к какой части изделия относится общий диаметр 74 мм, и укажите диаметр трубки 6 мм.
Для ТЭНа с трубкой 6 мм задайте развёрнутую длину, а для гнутого исполнения покажите форму и длину после гибки; при необходимости отметьте радиусы изгиба.
Укажите напряжение 110 В и добавьте мощность, если она известна из маркировки или документации требуемого исполнения.
Нанесите крепление: тип детали и резьбу для штуцера либо контур фланца, если требуется фланцевый вариант.
Обозначьте выводы и размеры контактной части, если они важны для подключения.
Подпишите среду работы и условия обдува, если они влияют на выбор исполнения.

Какие данные нужны для заказа ТЭНа 110 В

Для заказа этого изделия сначала подтвердите исходные размеры из названия: общий диаметр 74 мм и диаметр трубки 6 мм. Затем укажите, относится ли изделие к прямому или гнутому исполнению, и задайте развёрнутую длину либо длину после гибки. Это позволит обсуждать геометрию конкретного ТЭНа, а не только его габарит.

Напряжение в названии задано как 110 В. Если требуется сохранить его, укажите это явно; если требуется другой вариант, укажите новое значение и требуемую мощность. Также сообщите, какая нужна среда и как выполняется крепление. При необходимости можно заказать нестандартный ТЭН с другой оболочкой, выводами или оснащением из доступных вариантов.

Размеры: общий диаметр 74 мм, трубка 6 мм, развёрнутая длина или форма с длиной после гибки.
Электрические данные: напряжение 110 В либо требуемое другое значение, мощность по маркировке или заданию.
Исполнение: среда, крепление, выводы и модель оборудования; приложите фото или эскиз, если они помогают показать геометрию.

Вопросы

Можно ли сделать ТЭН с другой резьбой штуцера или другим креплением?

Да. Для ТЭНа с трубкой 6 мм и общим диаметром 74 мм по заказу можно предусмотреть штуцер с гайкой или фланец; резьбу указывают отдельно.

Можно ли изменить выводы или длину контактного стержня?

Да. Для исполнения на 110 В доступны контактный стержень с резьбой и гайками либо выводы проводом в термостойкой изоляции. Нужную длину контактной части задают отдельно.

Можно ли сделать другую мощность или напряжение при тех же размерах?

Да, параметры можно задать при заказе. У этого ТЭНа указано 110 В; при изменении мощности и сохранении размеров пересчитывают удельную нагрузку на оболочку под среду.

Можно ли изготовить ТЭН по старому образцу без маркировки?

Для изделия с трубкой 6 мм и общим диаметром 74 мм можно передать размеры, форму после гибки, крепление и фото старого ТЭНа. Напряжение 110 В не следует переносить автоматически, если маркировка отсутствует.

Можно ли поставить этот ТЭН в другую среду?

Среду нужно указать отдельно: название товара сообщает 110 В, общий диаметр 74 мм и трубку 6 мм, но не описывает условия работы. По среде согласуют мощность и исполнение оболочки.

Подойдёт ли ТЭН к моему оборудованию?

По одному совпадению с диаметром трубки 6 мм подтвердить нельзя. В справочнике приведены РИЗУРПАК-Э, РИЗУРПАК-З и РИЗУРПАК-И; для подбора сравните конструкцию, напряжение 110 В и геометрию требуемого нагревателя с данными оборудования.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
