Характеристики
| Тип | ТЭН для нагрева воды |
|---|---|
| Минимальная длина | 700 мм |
| Максимальная длина | 800 мм |
| Мощность | 2 кВт |
В проточном водонагревателе ТЭН стоит в канале воды
Такие ТЭН ставят в проточные водонагреватели: вода проходит непосредственно через канал с нагревателем. В справочнике приведены водонагреватель-кран и душевая колонка.
Это примеры оборудования, а не подтверждение совместимости данного изделия. Для подбора сверяют размеры и маркировку старого ТЭН.
- Водяной тэн нагревает воду в проточном узле.
- Для накопительного водонагревателя также важны геометрия и крепление нагревателя.
Для подключения нужны напряжение и схема оборудования
В названии указана мощность 2 кВт, но нет данных о напряжении и количестве нагревателей. Поэтому определить подключение одного ТЭН или нескольких, а также соединение звездой или треугольником по карточке нельзя.
При расчёте укажите мощность и напряжение оборудования. Схему подключения сверяют с его электрической схемой.
Материал оболочки и крепление выбирают под узел
Материал оболочки в названии не указан. По заказу возможны медь, нержавеющая или чёрная сталь; конкретный вариант выбирают при расчёте.

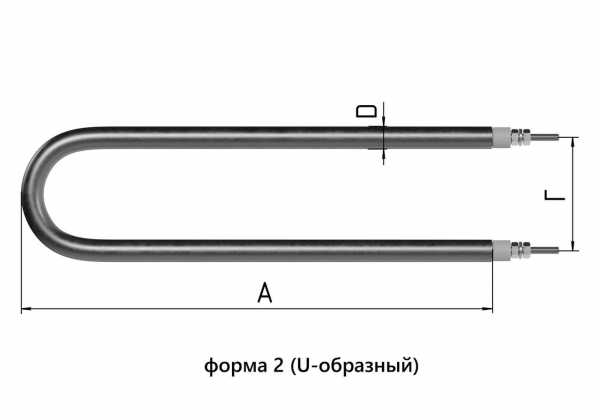

Трубчатый электронагреватель можно выполнить прямым, U-, M- или W-образным, спиральным, в форме скрепки либо по эскизу. Для монтажа предусмотрены штуцер с гайкой или фланец.
- Укажите среду и тип крепления.
- Для фланца сообщите межосевое расстояние.
Не включайте нагреватель без воды
При сухом ходе спираль перегревается, внутренний изолирующий наполнитель может треснуть, а оболочка - изменить цвет и размягчиться.
Перед первым включением накопительного водонагревателя откройте подачу холодной воды и дождитесь ровной струи из крана горячей воды. Это помогает выпустить воздух и заполнить бак.
- Не подавайте питание до заполнения водонагревателя.
- Убедитесь, что нагревательная часть погружена в воду.
При замере учитывайте изгибы и холодные зоны
Запишите развёрнутую длину либо длину и форму после гибки, а также диаметр трубки. Отдельно укажите положение прямых участков и контактных выводов.
Маркировка может быть выбита у вывода или на штуцере. Форма после гибки и размеры крепления помогут сопоставить старый образец с посадочным местом.
- Сфотографируйте старый ТЭН и его маркировку.
- Измерьте крепление и межосевое расстояние, если оно есть.
Для расчёта подготовьте параметры старого ТЭН
Изготовление возможно по чертежу, эскизу, образцу или маркировке старого нагревателя. Если маркировки нет, приложите фото и размеры.
- Маркировка, модель оборудования или фото старого ТЭН.
- Развёрнутая длина либо размеры и форма после гибки, диаметр трубки.
- Мощность, напряжение и среда: вода, неподвижный воздух, воздух с обдувом или масло.
- Крепление: штуцер с резьбой, гайка или фланец; для фланца укажите межосевое расстояние.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию известны назначение, мощность и длина. В справочнике указаны проточный водонагреватель-кран и душевая колонка, но совместимость проверяют по размерам и маркировке старого ТЭН.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для расчёта можно передать образец или его фото. Нужны размеры, форма после гибки, диаметр трубки и параметры крепления.
Можно ли использовать этот ТЭН для воздуха или масла?
Карточка описывает ТЭН для воды, поэтому применение в другой среде не подтверждено. Укажите среду при расчёте: исполнение выбирают с её учётом.
Как проверить старый ТЭН?
Сверьте маркировку и измерьте длину, диаметр трубки, форму и крепление. Изменение цвета или размягчение оболочки может быть следствием включения без воды.
Что прислать для расчёта?
Маркировку или фото старого ТЭН, размеры, мощность, напряжение, среду и данные о креплении. Если известна модель оборудования, укажите и её.
Как выбрать материал оболочки для воды?
Материал этой модели в названии не указан. По заказу доступны медь, нержавеющая и чёрная сталь; вариант выбирают при расчёте с учётом условий работы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
