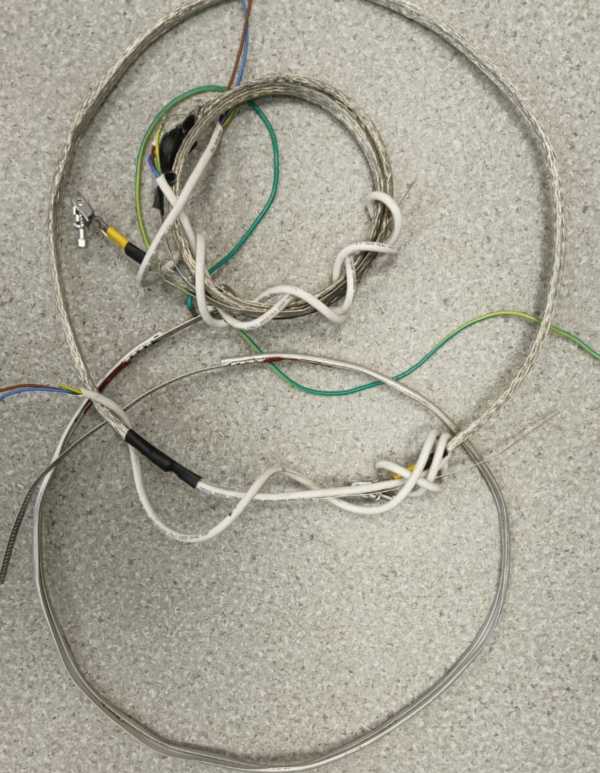

Нагреватель картера CCC7 230v 140w L=1730 (D=310-360mm)

Характеристики

Где стоит такой нагреватель

Как нагреватель картера связан с посадкой компрессора

Нагреватель картера CCC7 с параметрами 230 В, 140 Вт, L=1730 и D=310-360 мм предназначен для картерного узла, но само название не показывает конструкцию крепления. В холодильных компрессорах картерный нагреватель может входить в приваренную к корпусу скважину или охватывать корпус снаружи как ленточный элемент. В первом случае важны геометрия посадки и контакт нагревателя со стенками скважины, во втором - охват корпуса, положение элемента и фиксация от смещения. В справочнике такие нагреватели встречаются на компрессорах Copeland серии MG, включая MGM03MG, MGM04MG и MGM06MG, а также на агрегатах Danfoss Optyma Plus. Эти обозначения помогают понять тип оборудования, но для CCC7 отдельно сверяют его параметры с узлом конкретного компрессора. В описаниях картерных нагревателей для оборудования приводятся типовые значения 40-50 Вт при 230-240 В; это характеристики примеров оборудования, а не параметры данного CCC7, у которого указаны 140 Вт и 230 В. Среди причин отказа картерного нагревателя указывают длительную работу без отключения, перегрев при плохом контакте с корпусом компрессора, а для ленточного варианта - вибрацию и механическое повреждение крепления. Поэтому при осмотре детали с обозначением L=1730 важно выяснить, какая часть её длины рабочая, как она уложена и где удерживается. Параметр D=310-360 мм также следует сверять с фактическим охватом или посадочным местом, а не трактовать отдельно от конструкции. Для подбора замены нужны сведения и о геометрии, и об электрическом режиме: расчётный ток этого исполнения составляет 0,6 А, расчётное сопротивление в рабочем режиме - 377,9 Ом.

Порядок замены CCC7 без ошибки в геометрии

Для замены нагревателя картера CCC7 сверяйте параметры каталога с установленной деталью и местом монтажа: одинаковые 230 В и 140 Вт ещё не означают совпадения формы и крепления.

1. Перед снятием отключите оборудование от питания и дождитесь остывания узла. Зафиксируйте положение нагревателя на компрессоре, чтобы при подборе не перепутать его установку в скважине с наружным охватом корпуса.
2. Снимите старый элемент, сохранив крепление и выводы. Осмотрите их на механические повреждения, следы перегрева и смещение: для ленточного варианта особенно важны состояние крепёжной части и прилегание к корпусу.
3. Запишите маркировку и параметры CCC7: 230 В, 140 Вт, L=1730, D=310-360 мм. Сопоставьте их с фактическими размерами детали и узла; если цифра D обозначает диаметр охвата, зафиксируйте также, в каком положении измеряли элемент.
4. Отдельно укажите развёрнутую длину трубки до изгиба и габариты после гибки. Для установки имеют значение положение концов, высота и межосевые расстояния участков; развёрнутая длина сама по себе этих величин не заменяет.
5. Подберите нагреватель по электрическим данным, форме и способу фиксации. Если CCC7 должен повторять изгиб старой детали, передайте отдельно длину трубки и размеры после гибки, чтобы их можно было проверить относительно посадки компрессора.
6. Установите согласованное исполнение и восстановите подключение по параметрам оборудования. После установки проверьте положение нагревателя и отсутствие смещения; при расхождении фактической посадки с D=310-360 мм не ориентируйтесь только на каталожное обозначение.

Что можно изменить в исполнении CCC7

В каталоге для CCC7 заданы 230 В, 140 Вт, L=1730 и D=310-360 мм. При заказе можно уточнить, какие из этих величин сохраняются, а какие меняются; для изогнутого элемента отдельно задают длину трубки до гибки и установочные габариты после него.

• Сейчас мощность CCC7 - 140 Вт, напряжение - 230 В → по заказу можно задать другое сочетание. Для 0,1 кВт на 230 В расчётный ток составляет 0,4 А, а нагрузка на оболочку при той же длине изменится в 0,71 раза. Для 0,2 кВт на 230 В ток составляет 0,9 А, нагрузка при той же длине меняется в 1,43 раза. В обоих вариантах длину проверяют под рабочую среду, поэтому одного сохранения L=1730 недостаточно для оценки нагрузки.
• Сейчас в обозначении есть L=1730, но форма не указана → для нового исполнения CCC7 можно задать прямую, U-, W-, M- или Г-образную форму, «скрепку», кольцо, спираль либо оребрение. В задании фиксируют развёрнутую длину и габариты после гибки: для посадки картерного нагревателя могут быть важны охват корпуса, положение концов и расстояние между параллельными участками. Если требуется сохранить D=310-360 мм, это значение указывают вместе с нужной формой и способом установки.
• Для CCC7 в каталоге не указаны материал оболочки и покрытие → их можно согласовать с рабочей средой и контактом с корпусом компрессора. Для этого изделия по заказу доступны чёрная сталь, нержавеющие стали AISI 304, AISI 316 и 12Х18Н10Т, жаропрочная сталь, медь или титан; также предусмотрено покрытие цинком либо фторопластом. Выбор материала не следует выводить из обозначения D=310-360 мм: его задают отдельно с учётом среды.
• Крепление CCC7 в названии не обозначено → можно заказать исполнение со штуцером и гайкой либо с фланцем. Для посадки согласуют метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Выбранный вариант должен соответствовать узлу, где установлена деталь с параметрами L=1730 и D=310-360 мм.
• Тип выводов для CCC7 на 230 В и 140 Вт в каталожной строке не указан → в заказе можно задать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Укажите, как выводы расположены относительно элемента после гибки, чтобы они не мешали установке нагревателя на картере. Дополнительно для этого исполнения можно запросить встроенный термовыключатель или термостат.
• Если требуется сохранить мощность 0,14 кВт, но изменить напряжение, расчётные значения будут другими: при 220 В ток составляет 0,6 А, сопротивление спирали - 345,7 Ом; при 24 В ток составляет 5,8 А, сопротивление спирали - 4,1 Ом. В этих вариантах спираль рассчитывают под новое питание. В задании на CCC7 отдельно подтверждают, остаются ли L=1730 и D=310-360 мм без изменений.

Где работают похожие трубчатые ТЭН

Подобные трубчатые ТЭН применяют в ламинаторах горячего ламинирования: плёнка размягчается и приклеивается к бумаге или картону под давлением валов. В химических реакторах и ёмкостях нагреватель используют для обработки технологических растворов и реакционной массы, в том числе в агрессивной среде. Для исполнения CCC7 с параметрами 230 В, 140 Вт, L=1730 и D=310-360 мм материал оболочки и контакт со средой нужно согласовывать отдельно: каталожная строка не содержит обозначения материала.

Трубчатый электронагреватель также используют в электрическом перегонном кубе для нагрева браги, в пароконвектомате для работы с горячим воздухом или паром, в моечно-дезинфицирующей машине для нагрева воды с моющим раствором и в ванне длительной пастеризации для нагрева воды рубашки. Это другие процессы и условия установки, поэтому их нельзя считать назначением конкретного CCC7. Для заказа такого исполнения указывают среду, сохраняемые электрические параметры и нужную геометрию; если важен охват картерного узла, отдельно сообщают, как соотнести D=310-360 мм с местом монтажа. ТЭН по размерам подбирают не только по длине L=1730, но и по форме, креплению и установочным габаритам после гибки.

Какие данные нужны для подбора CCC7

Чтобы подготовить ТЭН на заказ с исходными параметрами CCC7, передайте данные, по которым можно сопоставить каталожные 230 В, 140 Вт, L=1730 и D=310-360 мм с конкретным картерным узлом. Важно показать не только маркировку, но и то, как нагреватель установлен относительно корпуса компрессора.

Если старой маркировки нет или она читается частично, фото и размеры помогают восстановить геометрию. Для изогнутого исполнения укажите развёрнутую длину отдельно от размеров после гибки; если меняются мощность, напряжение или материал, обозначьте это отдельно от исходных данных CCC7.

• Модель компрессора или компрессорно-конденсаторного агрегата и фото места установки нагревателя.
• Фото маркировки и старого элемента; размеры L и D, форма, способ крепления и габариты после гибки, если они отличаются от развёрнутой длины.
• Требуемые мощность и напряжение, рабочую среду и параметры, которые нужно сохранить относительно CCC7: 230 В, 140 Вт, L=1730 и D=310-360 мм.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
