ТЭН формы Ф7 со штуцером

Характеристики

Где стоит такой нагреватель

Что означает Ф7 в узле нагрева пресс-формы

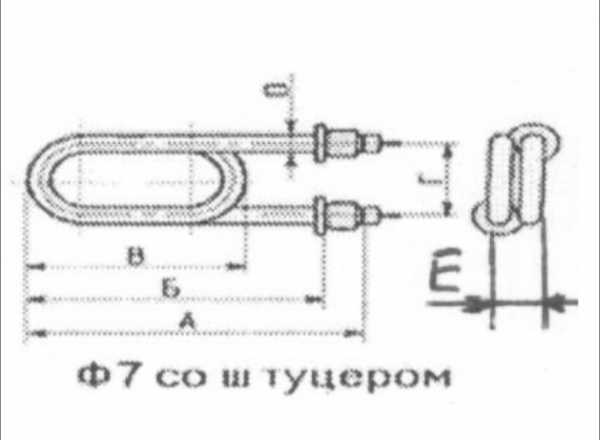

В названии «ТЭН формы Ф7 со штуцером» обозначены форма и тип крепления. Это позволяет отличить изделие по каталожному признаку, но не даёт полного чертежа. По обозначению нельзя определить диаметр трубки, развёрнутую длину, габариты после гибки, глубину погружения, устройство выводов, мощность, напряжение или материал оболочки. Не указана и резьба штуцера. Если эти параметры критичны для посадки в пресс-форму, их необходимо сверить до подбора.

В пресс-формах для литья пластика и металла нагреватели располагают в каналах, выполненных в теле пресс-формы или литейной формы. В справочнике для такого оборудования описаны угловые ТЭНУ: цилиндрический корпус из нержавеющей стали, а соединение нагревательной части с токопроводом выполнено в кубической втулке 12х12х12 мм. Также указаны необогреваемые участки по торцам длиной 1,5-3 см со стороны выводов и 1 см с глухой стороны. Это описание применяемого в узле типа нагревателя, не спецификация ТЭН формы Ф7. Для него подтверждены только форма Ф7 и штуцер, поэтому совпадение с угловым ТЭНУ нельзя считать установленным без сверки конструкции.

• Если удельная мощность превышает значение, соответствующее рабочей температуре, это может привести к отказу нагревательного элемента. Для Ф7 мощность в каталожном названии не указана, её нужно уточнить отдельно.
• Механические повреждения возможны при частой разборке формы для обслуживания. При осмотре снятого ТЭН важно проверить, не деформированы ли трубка, зона штуцера и выводы.
• В справочных материалах приведены два примера нагревателей для пресс-форм: патронный нагреватель (ТЭНП) Ø6-25 мм, L 40-3500 мм и патронный ТЭН общего типа. Это примеры оборудования и конструкций, а не подтверждение размеров или совместимости ТЭН Ф7.

Как заменить ТЭН Ф7 в пресс-форме

При замене сохраняйте обозначение Ф7 как исходный ориентир, но принимайте решение по фактической геометрии штуцера и нагревательной части.

1. Остановите оборудование и подготовьте пресс-форму к работам так, чтобы исключить контакт с включённым нагревателем.
2. Снимите старый ТЭН, не повреждая штуцер, выводы и маркировку. Зафиксируйте, как нагреватель располагался в канале формы.
3. Сверьте форму Ф7, развёрнутую длину и габариты после гибки, диаметр трубки, длину холодной части и положение выводов. Отдельно проверьте размеры и резьбу штуцера: в названии указан только штуцер, без его типоразмера.
4. Определите мощность и напряжение по маркировке снятого изделия либо документации оборудования. Эти значения нельзя восстановить по обозначению Ф7.
5. Согласуйте исполнение для замены: штуцер и его размеры, форму, оболочку и выводы. Если требуется изменить мощность при прежних габаритах, отдельно пересчитайте удельную нагрузку под рабочую среду.
6. После установки проверьте посадку штуцера и отсутствие перекоса, затем проверьте работу нагревателя в составе оборудования.

Что можно изменить в исполнении Ф7

У ТЭН формы Ф7 со штуцером в каталоге заданы форма и наличие штуцера; по заказу можно согласовать конструкцию под конкретный канал пресс-формы и подключение.

• Каталожное исполнение обозначено как Ф7 → для канала пресс-формы можно согласовать другую геометрию нагревательной части: прямую, U-, W-, M- или Г-образную, скрепку, кольцо, спираль, оребрённый вариант либо форму по эскизу. Для привязки к каналу указывают развёрнутую длину, размеры после гибки, радиус изгиба и межосевое расстояние, если оно предусмотрено конструкцией.
• У ТЭН Ф7 указан штуцер, но его резьба не расшифрована → для посадочного места пресс-формы можно выбрать штуцер с гайкой под метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо под трубную резьбу G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Если конструкция узла предусматривает плоское крепление, доступен вариант на фланце. Перед заказом сверяют размеры крепёжного узла.
• Для ТЭН формы Ф7 каталог не задаёт материал оболочки → под условия работы пресс-формы можно заказать чёрную сталь (сталь 10), нержавеющие стали AISI 304, AISI 316 или 12Х18Н10Т, жаропрочную сталь, медь либо титан. Также для выбранной оболочки можно отдельно согласовать цинковое или фторопластовое покрытие; необходимость материала и покрытия указывают с учётом рабочей среды.
• В названии Ф7 нет электрических параметров → для конкретного канала можно согласовать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если геометрия остаётся прежней, увеличение или уменьшение мощности меняет удельную нагрузку на оболочку; её пересчитывают под рабочую среду.
• Тип выводов ТЭН формы Ф7 в каталоге не обозначен → по заказу доступны контактные стержни с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Длину контактной части и холодной зоны согласуют с требуемым подключением и конструкцией пресс-формы.
• В исполнение ТЭН Ф7 можно добавить встроенный термовыключатель или термостат. Их необходимость и размещение согласуют вместе с геометрией нагревателя.

Где применяют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в парафиновых ваннах для разогрева косметического парафина и в темперирующих машинах, где поддерживают расплав шоколада или какао-масла перед формовкой. В профессиональных фритюрницах такие нагреватели используют для разогрева растительного масла или жира. У этих применений разные среды, а название ТЭН формы Ф7 со штуцером не содержит данных о материале оболочки или мощности. Поэтому выбор исполнения для конкретного процесса требует сопоставить рабочую среду с параметрами нагревателя.

В электрических воскотопках подобные трубчатые нагреватели применяют при перетопке воскового сырья в воде и расплавленном воске. В клеевых ваннах кромкооблицовочных станков они служат для нагрева клея-расплава на основе EVA, PUR, PA или PO перед нанесением на кромку. Эти примеры помогают определить, какие данные о среде важны для заказа ТЭН на заказ, но не задают конструкцию Ф7. Чтобы подобрать трубчатый электронагреватель для другого узла, нужно знать рабочее вещество, геометрию установки, крепление и электрические параметры.

Что прислать для подбора ТЭН Ф7

Для подбора ТЭН по размерам пришлите модель оборудования или фото старого нагревателя, маркировку со стороны вывода или на штуцере, развёрнутую длину либо длину и форму после гибки, диаметр трубки, мощность и напряжение. Для ТЭН Ф7 со штуцером укажите также тип и размер резьбы, размеры посадочного места, а при необходимости межосевое расстояние. Добавьте сведения о рабочей среде: вода, неподвижный воздух, воздух с обдувом или масло. Если маркировки нет, приложите эскиз с размерами и укажите, какие параметры должны остаться неизменными при замене нагревательного элемента.
