Характеристики
| Внутренний диаметр | 36 мм |
|---|---|
| Ширина | 75 мм |
| Мощность | 700 Вт |
| Напряжение | 230 В |
| Тип | Кольцевой |
Где применяется кольцевой нагреватель сопла
Нагреватель для сопла используется в термопластавтоматах (ТПА) для нагрева узла между цилиндром и литьевой формой.
Подходит для горячеканальных систем, манифольдов, форсунок горячего канала и узлов дозирования горячего клея.
- Сопло ТПА
- Горячеканальная система
- Форсунка горячего канала
- Узел дозирования горячего клея
- Переходные зоны экструдера
Особенности конструкции для малого диаметра

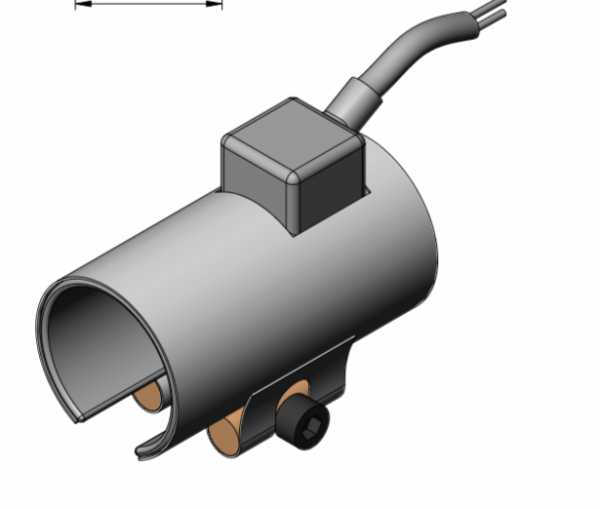

Кольцевой нагреватель имеет внутренний диаметр 36 мм и ширину 75 мм, что обеспечивает плотное прилегание к соплу малого диаметра.
Плотная посадка исключает воздушный зазор и улучшает теплопередачу. Это важно для точности позиционирования датчика температуры.
У производителей встречаются исполнения с канавкой под термопару (карман для термопары) для минимальной задержки измерения.
- Внутренний диаметр 36 мм
- Ширина 75 мм
- Плотная посадка без зазора
- Возможность установки термопары
Как подобрать нагреватель для сопла
Для подбора хомутового нагревателя необходимо знать внутренний диаметр и ширину (посадочный размер), мощность и напряжение.
Также уточните, нужно ли разъёмное исполнение (два полукольца) или цельное, требуется ли вырез или отверстие под термопару.
Рабочая температура и тип выводов с длиной провода также влияют на выбор. По ТУ производителей возможны нестандартные отверстия и подключения по чертежу заказчика.
- Внутренний диаметр
- Ширина
- Мощность и напряжение
- Исполнение: цельный или разъёмный
- Наличие отверстия под термопару
- Тип выводов и длина провода
Исполнения кольцевого нагревателя по заказу
По заказу делаем цельный или разъёмный из двух полуколец (полукольцо на форсунку).
Возможно исполнение с вырезом или отверстием под термопару, а также с каналом охлаждения для переходных зон экструдера.
Тип выводов и длина провода - по вашему чертежу или образцу. Изоляция: миканитовая, керамическая или стекловолоконная.
- Цельный или разъёмный (полукольца)
- Отверстие под термопару
- Канал охлаждения
- Миканитовая, керамическая или стекловолоконная изоляция
- Тип выводов и длина провода
Термопары для кольцевого нагревателя
В кольцевых нагревателях часто предусмотрен карман для термопары типа J или K. Это обеспечивает точность позиционирования датчика.
Термопара измеряет температуру цилиндра/сопла изнутри обоймы, а не самого нагревательного элемента, что снижает задержку регулирования.
У производителей встречаются байонетные термопары и угловые термопары для удобства монтажа.
- Термопара типа J
- Термопара типа K
- Байонетная термопара
- Угловая термопара
- Карман для термопары
Что прислать для расчёта кольцевого нагревателя
Для точного расчёта предоставьте внутренний диаметр и ширину, мощность и напряжение.
Укажите, цельный или разъёмный, есть ли вырез или отверстие под термопару. Также нужен тип выводов и длина провода.
Желательно прислать фото старого нагревателя с маркировкой или чертёж с размерами.
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный
- Наличие выреза/отверстия под термопару
- Тип выводов и длина провода
- Рабочая температура
- Фото или чертёж
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот нагреватель к моему оборудованию?
Для проверки совместимости нужны внутренний диаметр и ширина посадочного места, а также мощность и напряжение. Если размеры совпадают, нагреватель подходит.
Как правильно затянуть хомут на цилиндре?
Хомутовый нагреватель затягивается равномерно, без перекосов. Обеспечьте плотное прилегание к цилиндру, но не перетягивайте, чтобы не повредить изоляцию.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу делаем разъёмное исполнение из двух полуколец и с отверстием под термопару. Укажите это при заказе.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром, проверьте целостность изоляции мегаомметром. Сравните с паспортными данными.
Что прислать для расчёта?
Пришлите внутренний диаметр, ширину, мощность, напряжение, а также фото или чертёж старого нагревателя с маркировкой.
Почему важна плотная посадка кольцевого нагревателя на сопло?
Плотная посадка исключает воздушный зазор, улучшает теплопередачу и точность измерения температуры. Это критично для малых диаметров сопел.
