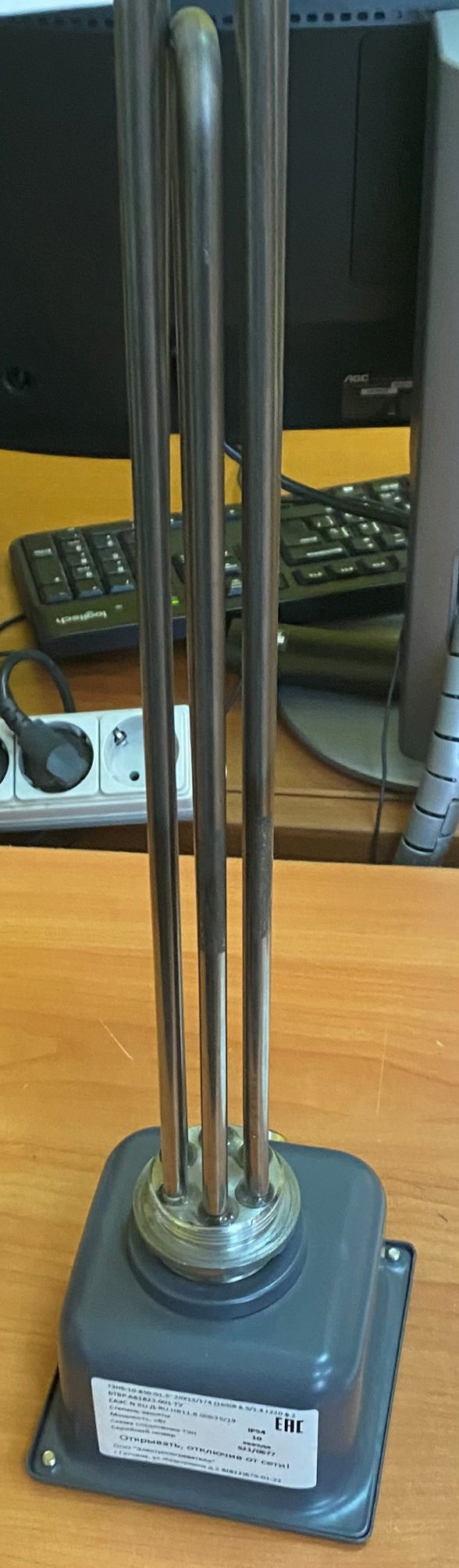

Характеристики
| Тип | ТЭН |
|---|---|
| Размер в названии | 2 дюйма |
| Исполнение | с клеммной коробкой |
| Мощность | 7,5 |
Эскиз, по которому можно изготовить ТЭН
Для изготовления трубчатого электронагревателя по эскизу укажите развёрнутую длину, диаметр трубки, мощность, напряжение и форму после гибки. Также нужны длина холодной зоны, материал оболочки по среде и тип крепления.
ТЭН на заказ можно выполнить по чертежу, эскизу или образцу. Если за основу берёте старый нагреватель, приложите его маркировку и основные размеры.
- Форма и габариты после гибки
- Диаметр трубки и развёрнутая длина
- Мощность, напряжение и длина холодной зоны
- Среда и тип крепления
Примеры узлов, где встречаются такие нагреватели
ТЭНы применяют в топливных фильтрах-сепараторах грузовой и специальной техники. В справочнике оборудования указаны Separ-2000 /H на 5 л/мин и Separ-2000 /H на 10 л/мин: в этих версиях подогреватель встроен в корпус сепаратора и помогает топливу не застывать на холоде.
Для перечисленных версий Separ-2000 в данных указаны низковольтные ТЭНы 12 В и 24 В. Это сведения об оборудовании, а не параметры данного товара. Совместимость с конкретной моделью проверяют по размерам и маркировке старого ТЭН.
- Separ-2000 /H, 5 л/мин
- Separ-2000 /H, 10 л/мин
Проверка старого ТЭН перед заменой
Перед заменой нагревательного элемента осмотрите выводы и измерьте мультиметром сопротивление спирали. Сопоставьте показание с данными шильдика или паспорта аппарата.
Сопротивление изоляции в холодном состоянии должно быть не менее 0,5 МОм. Проверку изоляции выполняют мегаомметром; при заводской приёмо-сдаточной проверке значение должно быть не менее 50 МОм.
- Сверьте маркировку и целостность выводов
- Измерьте сопротивление спирали
- Проверьте сопротивление изоляции мегаомметром
Какие размеры снять перед демонтажом
Зафиксируйте развёрнутую длину или длину и форму нагревателя после гибки, диаметр трубки, длину контактного стержня и холодной зоны. Отдельно запишите форму изгиба: при замене важны не только габариты, но и положение прямых участков.
Снимайте размеры со старого образца до его утилизации. Маркировку ищите у вывода или на штуцере.
- Развёрнутая длина
- Диаметр трубки
- Форма после гибки и габариты
- Длина контактного стержня или холодной зоны
Форма нагревателя и способ крепления
Для заказа укажите, как ТЭН фиксируется в посадочном месте: штуцером с резьбой и гайкой или фланцем. Если есть фланец, приложите межосевое расстояние.
По заказу трубчатые ТЭН делают прямыми, U-, M-, W-образными, спиральными, в форме скрепки или по эскизу. Если нагреватель стоит в баке, перед установкой очистите место крепления от грязи, накипи и ржавчины.
- Тип крепления и резьба штуцера, если она есть
- Габариты и форма после гибки
- Межосевое расстояние для фланца
Данные для подбора и расчёта
Для подбора пришлите маркировку со старого ТЭН, мощность и напряжение по шильдику или паспорту аппарата. Укажите среду: воду, воздух неподвижный или с обдувом, масло.
Добавьте размеры, тип крепления и модель оборудования. Если маркировка не читается, приложите фото старого нагревателя рядом с замерами.
- Фото маркировки и самого ТЭН
- Развёрнутая длина, диаметр и форма
- Мощность, напряжение и среда
- Тип крепления, межосевое расстояние и модель оборудования
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному названию совместимость не определить. Сверьте размеры, крепление и маркировку старого ТЭН; среди примеров оборудования с подогревом есть Separ-2000 /H на 5 л/мин и 10 л/мин.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для подбора нужны размеры, форма после гибки, длина холодной зоны, мощность, напряжение, среда и крепление. Приложите фото старого нагревателя и модели оборудования.
Можно ли поставить этот ТЭН в воду, воздух или масло?
Среду нужно указать при подборе: от неё зависят материал оболочки и параметры исполнения. По названию товара совместимость с конкретной средой не подтверждена.
Как проверить старый ТЭН?
Мультиметром измерьте сопротивление спирали и сверьте его с данными аппарата. Сопротивление изоляции в холодном состоянии проверяют мегаомметром; оно должно быть не менее 0,5 МОм.
Что прислать для расчёта?
Маркировку или фото старого ТЭН, его размеры и форму, мощность, напряжение, среду и тип крепления. Если есть фланец, укажите межосевое расстояние.
Какие размеры важнее всего при замене по старому образцу?
Снимите развёрнутую длину, диаметр трубки, форму после гибки и длину холодной зоны или контактного стержня. Также зафиксируйте крепление и маркировку.
