Характеристики
| Тип | водяной |
|---|---|

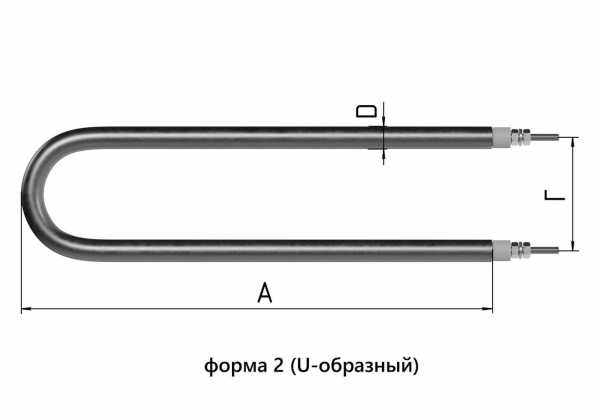

| Форма | U-образный |
| Обозначение | 100 А13 |
| Мощность | 5 кВт |
Накипь и сухое включение: два риска для водяного ТЭНа
Накипь на ТЭНе затрудняет передачу тепла воде и может привести к перегреву оболочки. Сухой пуск опасен тем, что часть нагревателя остаётся вне воды.
Перед первым включением накопительного водонагревателя откройте подачу холодной воды и дождитесь ровной струи из крана горячей воды. Так из бака выходит воздух, а ТЭН оказывается погружён в воду.
- Не включайте нагреватель до заполнения водяного контура.
- Учитывайте состояние ТЭНа и наличие накипи при поиске причины перегрева.
Что приводит к перегоранию и как снизить риск
Сухое включение и накипь создают условия для перегрева. Перед пуском убедитесь, что контур заполнен, а после обслуживания не осталось воздуха.
В электрокотлах отопления встречаются блочные нагреватели на фланце или резьбовой муфте для нагрева теплоносителя; это другой тип конструкции, и совместимость с конкретным оборудованием проверяют по размерам и маркировке старого ТЭН.
- Сначала заполните систему теплоносителем и удалите воздух.
- При замене сверяйте исполнение крепления и размеры, а не только мощность.
Оболочка и среда: что уточнить до подбора
Материал оболочки этого товара в названии не указан. При подборе тэн для воды важно сообщить, в какой среде будет работать нагреватель: вода, неподвижный воздух или воздух с обдувом, масло.
В условном обозначении по ГОСТ 13268-88 буква J соответствует воде и слабому раствору кислот с pH 5-7, а буква P указывает на воду и слабый раствор щелочей с pH 7-9. Для этих обозначений указаны нагрев и кипячение, максимальная температура оболочки 100°C. Обозначение данного товара не расшифровывается по этим буквам.
- Для накопительного водонагревателя сухой ТЭН в колбе не контактирует с водой напрямую.
- Не переносите обозначение среды с одного нагревателя на другой без проверки маркировки.
Медь, нержавейка или чёрная сталь: задайте материал
По названию товара нельзя определить материал оболочки. В исполнении по заказу возможны оболочки из меди, нержавеющей или чёрной стали.
Сообщите среду и требования к креплению. Фланцевый ТЭН и вариант со штуцером с гайкой отличаются способом монтажа, поэтому перед заменой сверьте старое исполнение.
- Материал оболочки не следует угадывать по форме или мощности.
- Форму и крепление выбирают по заданию, чертежу, эскизу или образцу.
Проверка мультиметром: сопротивление и изоляция
Сопротивление спирали бытового ТЭН, измеренное мультиметром, обычно составляет 80-500 Ом. Значение, близкое к нулю, или бесконечность указывает на возможное замыкание или обрыв.
Сопротивление изоляции в холодном состоянии должно быть не менее 0,5 МОм. Если оно ниже этого значения или ток утечки выше 0,75 мА/кВт, ТЭН нужно просушить при 120-150°C в течение 4-6 часов.
- При заводской приёмо-сдаточной проверке сопротивление изоляции должно быть не менее 50 МОм.
- В горячем состоянии изоляцию проверяют мегаомметром на напряжение не менее 500 В, не позднее 5 секунд после отключения от сети.
Какие данные помогут подобрать замену
Этот трубчатый электронагреватель подбирают по маркировке и размерам старого элемента. Если маркировки нет, приложите фото или образец и укажите модель оборудования.
- Развёрнутая длина или длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и рабочая среда.
- Тип крепления: штуцер с резьбой, гайка или фланец; для фланца укажите межосевое расстояние.
- Маркировка со старого ТЭН, модель оборудования или фото нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному названию подтвердить совместимость нельзя. Сверьте маркировку старого ТЭН, размеры и крепление.
Можно ли изготовить замену по старому образцу без маркировки?
Для подбора нужны размеры, форма, мощность, напряжение и тип крепления. Приложите фото или образец и укажите модель оборудования.
Можно ли использовать этот ТЭН для воздуха или масла?
Название указывает водяное исполнение. Для другой среды требуется отдельное задание с указанием условий работы.
Как мультиметром проверить старый ТЭН?
Измерьте сопротивление спирали: для бытового ТЭН обычно указывают диапазон 80-500 Ом. Значение около нуля или бесконечность говорит о возможном замыкании или обрыве.
Что прислать для расчёта замены?
Маркировку, размеры, мощность, напряжение, среду и данные о креплении. Если маркировки нет, приложите фото или образец и укажите модель оборудования.
Почему водяной ТЭН перегорает при сухом включении?
Если нагреватель не погружён в воду, тепло не отводится так, как предусмотрено для водяного режима. Перед включением заполните бак и дождитесь ровной струи из крана горячей воды.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
