Характеристики
| Маркировка | 200 C 16/5 J 220 |
|---|---|
| Развёрнутая длина | 2000 мм |
| Длина контактного стержня в заделке | 100 мм (код C) |
| Диаметр оболочки | 16 мм |
| Мощность | 5 кВт |
| Напряжение | 220 В |
| Код среды | J: вода, слабые растворы кислот (pH 5–7) |
| Радиус гиба | R40 |
| Резьба штуцера | M24x1,5 |
Маркировка по частям
| Часть | Что означает | Значение |
|---|---|---|
| 200 | развёрнутая длина | 2000 мм |
| C | длина контактного стержня в заделке | 100 мм |
| 16 | диаметр оболочки | 16 мм |
| 5 | мощность | 5 кВт |
| J | среда | вода, слабые растворы кислот (pH 5–7) |
| 220 | напряжение | 220 В |
Развёрнутая длина не равна габариту после гибки
Для этого ТЭН значение 2000 мм обозначает длину трубки до гибки. Это не расстояние между концами и не габаритная длина установленного нагревателя: после гибки форма W и радиус R40 задают фактическое положение участков относительно бака или корпуса. Для посадки поэтому нужны и развёрнутая длина, и конфигурация согнутой трубки, и положение штуцера M24x1,5. В каталожном названии также указано L=32 мм, но отдельной расшифровки этого размера в данных нет.
Мощность 5 кВт при напряжении 220 В приходится на активную длину 1800 мм. В расчёте две холодные зоны исключены из развёрнутой длины. Удельная поверхностная мощность составляет 5,53 Вт/см²; предел для кода среды J по ГОСТ 13268-88 - 15 Вт/см². Расчётный запас до предела равен 63%. Для исполнения с кодом J ГОСТ рекомендует нержавеющую сталь оболочки; материал оболочки именно данного изделия по каталожному названию определить нельзя.
- 2000 мм - длина трубки до гибки, а не полный размер согнутого изделия.
- R40 и форма W влияют на контур и расположение концов; их нужно учитывать вместе с местом установки штуцера.
- Для расчёта нагрузки используются 5 кВт и активная длина 1800 мм; габариты после гибки нужны для проверки посадки.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1800 мм |
|---|---|
| Расчётный ток | 22,7 А |
| Расчётное сопротивление в рабочем режиме | 9,7 Ом |
| Удельная поверхностная мощность (по активной длине) | 5,53 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 15 Вт/см² |
| Запас до предела ГОСТ | 63 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Стержень 65 мм (код B) вместо 100 мм | при той же развёрнутой длине 2000 мм активная часть станет 1870 мм, удельная нагрузка 5,32 Вт/см² |
| 5 кВт на 380 В вместо 220 В | ток 13,2 А, сопротивление спирали 28,9 Ом; спираль пересчитываем, размеры остаются |
| Стержень 125 мм (код D) вместо 100 мм | при той же развёрнутой длине 2000 мм активная часть станет 1750 мм, удельная нагрузка 5,68 Вт/см² |
| Мощность 3,8 кВт на той же длине | удельная нагрузка 4,2 Вт/см² при пределе 15 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
| Штуцер M24x1,5 | соседние размеры М14х1,5, М16х1,5 или трубная резьба G1/2, G1; если старый штуцер другой, повторяем его |
| Мощность 6,2 кВт на той же длине | удельная нагрузка 6,85 Вт/см² при пределе 15 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
Как изменить форму, крепление и выводы
Если базовая конфигурация с длиной 2000 мм, формой W и штуцером M24x1,5 не совпадает с узлом, этот ТЭН на заказ можно выполнить с согласованными изменениями геометрии и подключения.
- Сейчас установочный штуцер имеет резьбу M24x1,5 → по заказу делаем метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, M24, М26 или М28, трубную G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2 либо фланец под бак.
- Сейчас контактный стержень в заделке длиной 100 мм, код C → по заказу выполняем длины 40, 65, 125, 160, 250, 400 или 630 мм. Для этого ТЭН можно выбрать резьбовые концы М4, М5 или М6 с гайками и шайбами либо проводные выводы в термостойкой изоляции вместо стержня длиной 100 мм.
- Сейчас развёрнутая длина 2000 мм, форма W и радиус R40 → по заказу меняем длину и радиус, делаем прямую, U-, W-, M- или Г-образную форму, скрепку, кольцо, спираль, оребрённое исполнение либо конфигурацию по эскизу.
- Материал оболочки в названии не обозначен → по заказу доступны чёрная сталь, нержавеющая сталь, медь, жаропрочная сталь и титан, а также покрытия цинком или фторопластом.
- Сейчас мощность 5 кВт, напряжение 220 В → по заказу задаём другие мощность и напряжение; изменение мощности требует пересчёта поверхностной нагрузки для рабочей среды.
- Для исполнения с геометрией этого ТЭН также можно заказать встроенный термовыключатель или термостат.
Как меняются параметры при пересчёте
При сохранении развёрнутой длины 2000 мм длина контактного стержня влияет на активный участок. Если вместо стержня 100 мм установить вариант 65 мм, активная часть составит 1870 мм, а удельная нагрузка - 5,32 Вт/см². Для стержня 125 мм активная длина будет 1750 мм, нагрузка - 5,68 Вт/см². Эти значения относятся к расчётным вариантам, а не к базовому исполнению с кодом C.
При той же длине расчёт для мощности 3,8 кВт даёт 4,2 Вт/см², а для 6,2 кВт - 6,85 Вт/см². Оба результата ниже предела 15 Вт/см², указанного для среды J по ГОСТ 13268-88. Сравнивать только мощность недостаточно: при неизменной длине стержня активная площадь остаётся связанной с геометрией ТЭН, поэтому изменение мощности отражается на нагрузке оболочки.
Если для этой модели заменить напряжение 220 В на 380 В, сохранив мощность 5 кВт и размеры, расчётные параметры спирали составят: ток 13,2 А, сопротивление 28,9 Ом. Для заказчика это означает, что геометрия с длиной 2000 мм, формой W и радиусом R40 может остаться прежней, но электрическую часть нужно пересчитать. Если требуется другое крепление, в расчётных вариантах приведены резьбы М14х1,5, М16х1,5, G1/2 и G1.
Для каких процессов рассматривают ТЭН такой геометрии
Подобные трубчатые электронагреватели применяют в промышленных бойлерах для подготовки горячей воды, в воскотопках для перетопки воскового сырья и в посудомоечных машинах для нагрева воды в циркуляционном контуре. В этих узлах сопоставляют среду и способ крепления с параметрами конкретного нагревателя. Для данной модели исходные данные - 5 кВт, 220 В, развёрнутая длина 2000 мм и штуцер M24x1,5; форма W с радиусом R40 также влияет на компоновку.
Похожие трубчатые нагреватели используют в аквариумных нагревателях для поддержания температуры воды, в битумоплавильных установках для разогрева битума и мастик, а также в домашних и мини-пивоварнях для нагрева сусла или воды контура. При рассмотрении именно этого исполнения учитывают код J, диаметр оболочки 16 мм и расчётную удельную мощность 5,53 Вт/см². Если меняется среда, мощность или материал оболочки, требуется пересчитать исполнение; посадочные размеры сверяют с фактическим узлом.
Что сообщает маркировка этой модели

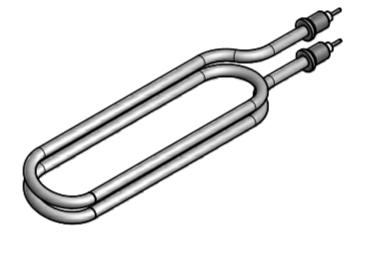

В обозначении T3H-200 C 16/5 J 220 R40 W читаемые параметры связывают электрическую часть с геометрией: длина 2000 мм дана до гибки, а радиус R40 и форма W описывают изгиб. Обозначение среды участвует в расчёте допустимой удельной поверхностной мощности по ГОСТ 13268-88.
- Код C соответствует контактному стержню длиной 100 мм в заделке; для расчётного исполнения это влияет на активную длину.
- Число 16 обозначает диаметр оболочки 16 мм, а 5 - мощность 5 кВт.
- Обозначение 220 задаёт напряжение 220 В; расчётный ток для этого исполнения составляет 22,7 А.
- Для активной длины 1800 мм расчётное сопротивление в рабочем режиме равно 9,7 Ом.
- Для кода J расчётная удельная мощность 5,53 Вт/см² ниже предела 15 Вт/см² по ГОСТ; для данного расчёта стандарт рекомендует оболочку из нержавеющей стали.
Какие данные нужны для повторения исполнения
Чтобы изготовить нагреватель с геометрией этой модели, отдельно укажите развёрнутую длину 2000 мм и габариты после гибки. Для повторения формы нужны конфигурация W и радиус R40, а для установки - положение штуцера M24x1,5 относительно изгибов.
Электрические параметры базового исполнения - 5 кВт и 220 В; длина контактного стержня в заделке - 100 мм. Если меняется хотя бы один из них, внесите это в задание: например, для 380 В требуется пересчёт спирали, а при другом стержне меняется активная длина. Это также пригодится, если нужен ТЭН по размерам, а маркировка на старом изделии не читается.
- Маркировку старого ТЭН или обозначение T3H-200 C 16/5 J 220 R40 W.
- Развёрнутую длину, форму после гибки, радиус, положение штуцера и требуемый размер крепления.
- Рабочую среду, требуемые мощность и напряжение; отдельно укажите изменения стержня, оболочки или выводов.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать этот ТЭН с другой резьбой или креплением?
Да. Вместо штуцера M24x1,5 можно заказать другую резьбу из доступных исполнений либо фланец под бак. При этом для сохранения посадки нужно задать расположение крепления относительно формы W и радиуса R40.
Можно ли изменить выводы или длину контактного стержня?
Да. В этой модели стержень в заделке длиной 100 мм, код C; можно заказать другое значение, например 65 или 125 мм. Другая длина меняет активную часть ТЭН при сохранении развёрнутой длины 2000 мм.
Можно ли изменить мощность или напряжение, сохранив размеры?
Да. Для этой модели при переходе с 220 на 380 В и сохранении мощности 5 кВт расчётные ток и сопротивление спирали составят 13,2 А и 28,9 Ом соответственно. Для другой мощности также пересчитывают удельную нагрузку относительно активной длины 1800 мм.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да. Для этой конфигурации понадобятся развёрнутая длина 2000 мм, форма W, радиус R40, диаметр оболочки 16 мм и размеры крепления M24x1,5. Если образец сохранился, приложите его фото и укажите требуемые 5 кВт и 220 В.
Можно ли использовать этот ТЭН в другой среде?
В маркировке этого исполнения указан код J, а расчётная удельная мощность составляет 5,53 Вт/см². Для другой среды нужно заново проверить материал оболочки и допустимую нагрузку; переносить исходный расчёт без такой проверки не следует.
Подойдёт ли ТЭН к моему оборудованию?
Для проверки сопоставьте с посадочным местом развёрнутую длину 2000 мм, форму W с радиусом R40, диаметр 16 мм и штуцер M24x1,5. Также проверьте требования оборудования к мощности 5 кВт и напряжению 220 В.
