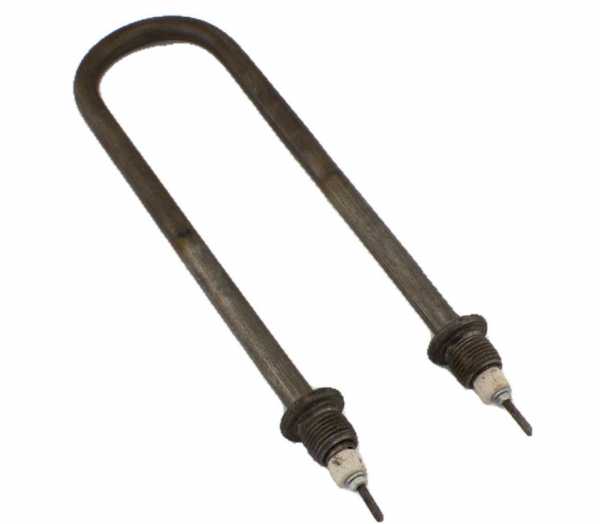

Тэн кипятильника 140В 1,5 кВт штц.М20х1,5

Характеристики

Где стоит такой нагреватель

Работа ТЭН 1,5 кВт в кипятильнике

В кипятильнике непрерывного действия трубчатые нагреватели находятся в кипятильном сосуде и передают тепло проточной воде. В описанной конструкции пузырьки пара поднимают кипящую воду в сборник. Карточка относится к одному ТЭН: 140 В, 1,5 кВт, штуцер М20х1,5. Эти параметры не описывают весь нагревательный узел и не указывают число элементов в конкретном кипятильнике.

В справочнике для ATESY Фонтан АКНЭ-50, Термаль КЭНД-04 и КЭНД-100-04 приведены примеры кипятильников непрерывного действия. В узле такого типа может быть три трубчатых нагревателя. Для моделей КЭНД-50-04 и КЭНД-100-04 в источнике указаны соответственно производительность 50 и 100 л/ч, а мощность оборудования составляет 6 и 12 кВт. Это характеристики кипятильников, не одного ТЭН из карточки. Поэтому при замене сопоставляют паспортные данные именно своей модели и маркировку снятого элемента.

Вода и режим её подачи влияют на состояние нагревателя. Если электромагнитный клапан или датчик уровня отказывает, ТЭН может оказаться над водой и перегреться. Отложения на трубках при жёсткой воде ухудшают теплоотдачу и создают локальную тепловую нагрузку на спираль. Для элемента мощностью 1,5 кВт важно также проверить, что его параметры соответствуют электрической схеме кипятильника.

• Для кипятильника пассажирского вагона в справочнике указаны модели КЭНД-50 и КЭНД-100, а также их модификации КЭНД-50-03/04 и КЭНД-100-03/04. Это примеры оборудования, а не подтверждение установки в нём ТЭН 140 В, 1,5 кВт.
• Перебои воды в магистрали и непрерывная работа могут привести к режиму «на сухую». При диагностике учитывайте также накипь и работу устройств контроля уровня.
• Штуцер М20х1,5 определяет исполнение крепления этого товара. Даже совпадения резьбы недостаточно, если отличаются напряжение, мощность, форма или размеры нагревателя.

Порядок замены ТЭН со штуцером М20х1,5

У этой позиции заданы напряжение 140 В, мощность 1,5 кВт и резьба штуцера М20х1,5. Перед установкой проверьте эти три параметра по старому нагревателю и паспорту кипятильника.

1. Отключите оборудование от электропитания, дождитесь остывания и прекратите подачу воды перед началом работ.
2. Снимите установленный ТЭН с учётом конструкции конкретного кипятильника. По возможности сохраните маркировку и не деформируйте штуцер.
3. Сравните электрические данные старого элемента с указанными в карточке 140 В и 1,5 кВт. При различии номиналов сначала уточните требуемое исполнение.
4. Сопоставьте резьбу снятого нагревателя с М20х1,5 и оцените форму, габариты и положение элемента в сосуде. Один совпавший размер не означает, что остальные параметры совпадают.
5. Установите подобранную замену с подходящим креплением, затем восстановите соединения в соответствии с конструкцией и схемой оборудования.
6. Перед включением убедитесь, что узел собран, а вода подаётся в кипятильник. Не запускайте ТЭН, если нагревательная часть может остаться без воды.

Варианты исполнения вместо базовых 140 В и 1,5 кВт

Исходная конфигурация этой позиции: 140 В, 1,5 кВт и штуцер М20х1,5. Если посадочное место или электрическая схема кипятильника требуют другого решения, параметры и конструкцию можно согласовать отдельно.

• У этой позиции крепёжный штуцер М20х1,5. Если на кипятильнике установлено другое посадочное место, можно заказать метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Для крепления к баку доступно исполнение на фланце. В заявке укажите тип соединения, который требуется именно этому узлу.
• Номиналы базового ТЭН - 140 В и 1,5 кВт. По заказу доступны другие мощности, начиная от 100 Вт, и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если требуется оставить прежние габариты и изменить мощность, нужно учитывать удельную нагрузку на оболочку и среду работы; новый номинал не следует выбирать только по свободному месту в кипятильнике.
• В каталожном названии не указано исполнение выводов. Можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Для варианта со стержнем задают длину холодной зоны, чтобы выводы соответствовали конструкции узла и способу подключения.
• Материал оболочки в названии этой позиции не обозначен. Варианты по заказу: чёрная сталь, нержавеющая сталь, AISI 304, AISI 316, 12Х18Н10Т, жаропрочная сталь, медь или титан; также предусмотрены покрытия цинком или фторопластом. Выбор материала нужно увязать с водой и условиями работы кипятильника.
• Форма и длина базового ТЭН в каталожном названии не заданы. По заказу можно согласовать прямое, U-, W-, M- или Г-образное исполнение, форму скрепки, кольца, спирали либо оребрённый вариант. В задании указывают конфигурацию, развёрнутую длину, радиус гиба и межосевое расстояние, если эти размеры нужны для конкретного узла.
• Для исполнения 140 В, 1,5 кВт можно отдельно запросить встроенный термовыключатель или термостат. Укажите, предусмотрено ли такое устройство конструкцией кипятильника.

Где применяют подобные трубчатые нагреватели

Подобные трубчатые ТЭН применяют в кипятильниках непрерывного действия для нагрева проточной водопроводной воды. В ванне длительной пастеризации нагреватель передаёт тепло воде рубашки, а молоко внутри рабочей ёмкости нагревается через стенку. В электрическом пищеварочном котле ТЭН нагревает воду или пароводяную смесь в замкнутой рубашке, не соприкасаясь непосредственно с продуктом.

Подобный тип нагревателя используют также в пароконвектоматах, термодымовых камерах и расстоечных шкафах. В этих установках работают с горячим воздухом, паром или влажной средой; конструкция нагревателя зависит от конкретного процесса. ТЭН для пищевого оборудования на 140 В, 1,5 кВт со штуцером М20х1,5 нужно подбирать именно под узел кипятильника: применение похожих трубчатых нагревателей в других аппаратах не доказывает совместимость этой позиции. Для ТЭН на заказ укажите, какие параметры базового исполнения нужно сохранить, а какие требуется изменить.

Какие данные нужны для замены

Чтобы подобрать вариант вместо ТЭН кипятильника 140 В, 1,5 кВт, М20х1,5, сообщите данные старого элемента и оборудования. Так можно проверить не только резьбу, но и соответствие электрических номиналов и формы.

1. Модель кипятильника или фотографию шильдика и узла установки.
2. Фото снятого ТЭН с видом на штуцер, выводы и форму нагревательной части.
3. Маркировку старого элемента, если она читается; укажите отдельно значения напряжения и мощности.
4. Длину нагревательной части, форму после гибки и диаметр трубки, чтобы сравнить геометрию с исполнением для 1,5 кВт.
5. Тип и размер крепления: штуцер, гайка или фланец; для фланцевого варианта сообщите межосевое расстояние.
6. Рабочую среду и условия эксплуатации, включая подачу воды и наличие отложений.
