Характеристики
| Тип | ТЭН парогенератора |
|---|---|
| Оборудование | RATIONAL |
| Линия | SCC |
| Обозначение | 61/101 |
| Уплотнение | есть |
| Мощность | 9 кВт |
| Напряжение | 230 В |
61/101 и 9 кВт: что определено, а что зависит от крепления

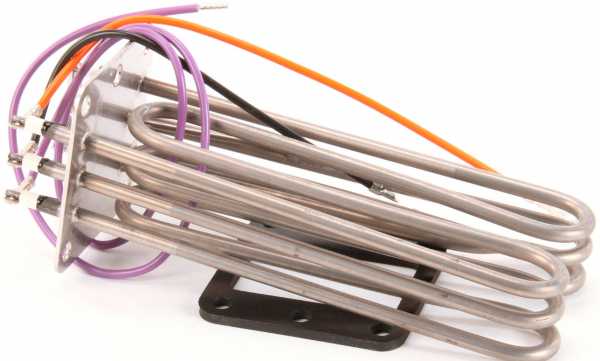

В каталоге это ТЭН парогенератора RATIONAL с уплотнением для SCC-линии. Для товара заданы обозначение 61/101, мощность 9 кВт и напряжение 230 В. Тип крепления в названии не приведён, поэтому при заказе отдельно определяют способ установки: штуцер с гайкой или фланец. Уплотнение обозначено, но его размеры и конструкция в наименовании не раскрыты.
В расчёте для этого электрического исполнения приведены ток 39,1 А и сопротивление в рабочем режиме 5,9 Ом. Эти значения помогают сопоставить электрическую часть, но не определяют размер резьбы, материал оболочки или геометрию нагревателя. Для замены трубчатый электронагреватель должен соответствовать параметрам 9 кВт, 230 В и фактической посадке в парогенераторе.
Расчёт по мощности и напряжению
| Расчётный ток | 39,1 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 5,9 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Как согласовать крепление и подключение ТЭН SCC
Для ТЭН RATIONAL SCC, 61/101, 9 кВт, 230 В тип крепления не расшифрован в названии. Поэтому конфигурацию посадочного узла согласуют отдельно от заданных электрических характеристик.
- Для исполнения 61/101 можно выбрать штуцер с гайкой или фланцевое крепление. Укажите, как фиксируется нагреватель в парогенераторе, и приведите размеры сопрягаемой части: от них зависит исполнение крепления для ТЭН 9 кВт, 230 В.
- Если выбран штуцер, можно задать метрическую или трубную резьбу. Для SCC-линии укажите необходимый размер и конфигурацию посадочного места: обозначение оборудования не задаёт тип резьбового соединения.
- Для ТЭН RATIONAL SCC, 61/101, 9 кВт, 230 В по заказу выбирают контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. В заявке укажите, какой вариант подключения используется в конкретном узле.
- Материал оболочки для водяного исполнения согласуют с составом воды. Для ТЭН 9 кВт, 230 В можно выбрать медь, AISI 304 или 12Х18Н10Т; если вода жёсткая или солёная, доступны AISI 316 и титан.
- Каталожные параметры 9 кВт и 230 В можно изменить по заказу. При другой мощности на прежних размерах меняется удельная нагрузка на оболочку, поэтому новое исполнение рассчитывают с учётом среды.
- Для обозначения 61/101 можно заказать другую форму и длину: прямое, U-, W-, M- или Г-образное исполнение, скрепку, кольцо, спираль либо вариант по эскизу. Дополнительно по заказу предусматриваем встроенный термовыключатель или термостат.
Что меняется при другой мощности или напряжении
Базовая точка подбора для ТЭН RATIONAL SCC-линии - 9 кВт при 230 В. В переданном расчёте для неё приведены ток 39,1 А и сопротивление в рабочем режиме 5,9 Ом. При проверке замены эти электрические значения сопоставляют с данными подключения, а размеры крепления и уплотнения проверяют отдельно: их нельзя вывести из тока или сопротивления.
Для варианта 9 кВт на 220 В расчётный ток составляет 40,9 А, сопротивление спирали - 5,4 Ом. Вариант сохраняет размеры ТЭН 61/101, но требует спирали с пересчитанными электрическими параметрами. Поэтому переход с 230 В на 220 В - это отдельное исполнение, а не простая замена напряжения в описании заказа.
Если для SCC-линии требуется мощность 13,5 кВт на 230 В, расчётный ток составит 58,7 А. При длине базового ТЭН нагрузка на оболочку будет в 1,5 раза выше, поэтому длину подбирают с учётом среды. Для варианта 4,5 кВт на 230 В ток равен 19,6 А; нагрузка на оболочку при той же длине составит 0,5 от исходной. Это расчётные варианты, а не характеристики товара из каталога: в его названии указаны 9 кВт и 230 В.
Для заказчика это означает, что сохранение посадки не подтверждает допустимость любой мощности. Варианты 13,5 и 4,5 кВт оценивают по изменению нагрузки на оболочку и условиям работы, а для 9 кВт при 220 В проверяют пересчитанную спираль. Материал оболочки также подбирают отдельно: для воды доступны медь, нержавеющие стали и титан в предусмотренных исполнениях.
Где стоит паровой нагреватель и почему отказывает
В парогенераторе нагреватель погружён в бак с водой, которую доводят до кипения для получения пара. Для ТЭН RATIONAL SCC, 61/101, 9 кВт, 230 В при замене важны параметры крепления и уплотнения: они определяют установку в узле. В справочнике примерами парового оборудования служат Harvia HGX60 и Harvia HGX110XW; погружные нагреватели встречаются также в промышленном увлажнителе Carel humiSteam x-plus UE005XL0E1. Это примеры оборудования, а не подтверждение совместимости с данным ТЭН.
В гладильной системе нагреватель находится в бойлере - ёмкости с водой, соединённой шлангом с утюгом. В справочнике среди таких аппаратов указаны Laurastar Lift White и Gorenje SGD3000BKV. Их компоновка отличается от парогенератора RATIONAL SCC, поэтому название модели не подтверждает, что туда подходит ТЭН с обозначением 61/101, мощностью 9 кВт и напряжением 230 В. Перед подбором сверяют электрические параметры и посадочный узел.
- При постоянном кипячении на оболочке нарастает накипь; отложения ухудшают теплоотдачу и могут привести к перегреву ТЭН 9 кВт, 230 В.
- В баке увлажнителя причиной отказа может стать работа без воды при сбое контроля уровня, а также отложения при жёсткой воде.
- В бойлере гладильной системы накипь на стенках снижает теплоотдачу; при подборе замены для парогенератора RATIONAL проверяют состояние водяного узла.
Накипь на водяном исполнении 9 кВт
ТЭН RATIONAL SCC, 61/101, 9 кВт, 230 В предназначен для парогенераторного применения, где вода нагревается до образования пара. Такой водяной ТЭН непосредственно контактирует с жидкостью, поэтому отложения на оболочке ухудшают передачу тепла и могут привести к перегреву. Материал выбирают с учётом состава воды, но он не исключает образования накипи. Термин «мокрый ТЭН» описывает контакт нагревателя с водой; для этого исполнения его учитывают вместе с мощностью и длиной. Магниевый анод не предотвращает накипь на ТЭНе и стенках бака, хотя образующиеся соли магния легче удалять механически.
Что указать для изготовления исполнения 61/101
Для заказа ТЭН RATIONAL SCC, 61/101, подготовьте маркировку старого нагревателя, если она сохранилась, и проверьте электрические параметры: у рассматриваемого товара это 9 кВт и 230 В. Если маркировки нет, приложите фото установленного нагревателя и места монтажа, а также укажите модель оборудования. Так можно сопоставить требуемое исполнение, но для определения посадки нужны отдельные размеры.
Для согласования штуцера или фланца укажите размеры посадочной части; для резьбового варианта - тип и размер резьбы. Отдельно зафиксируйте форму, длину и диаметр трубки, положение выводов и параметры уплотнения. Если вместо каталожных 9 кВт и 230 В требуется другое электрическое исполнение или материал оболочки, укажите это как изменение: параметры нужно проверить под условия работы.
Вопросы
Можно ли для ТЭН RATIONAL 61/101 выбрать другую резьбу или тип крепления?
Да. Для исполнения 9 кВт, 230 В можно заказать штуцер с гайкой или фланец; тип и размер резьбы указывают по посадочному узлу.
Можно ли изменить выводы на ТЭН 9 кВт, 230 В?
Да. Для ТЭН SCC, 61/101 можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Укажите нужное подключение парогенератора.
Можно ли сохранить размеры ТЭН 61/101 и изменить мощность или напряжение?
Для варианта 9 кВт на 220 В расчётные ток и сопротивление спирали составляют 40,9 А и 5,4 Ом; размеры остаются, спираль пересчитывают. Другую мощность также проверяют по нагрузке на оболочку.
Можно ли заказать ТЭН 61/101, если маркировка старого нагревателя не читается?
Да. Для исполнения RATIONAL SCC на 9 кВт и 230 В приложите фотографии нагревателя и посадочного места, укажите модель оборудования и размеры крепления.
Можно ли использовать ТЭН 9 кВт, 230 В в другой среде?
Это нельзя подтвердить только по мощности и напряжению. Для водяного исполнения материал оболочки и электрическую нагрузку согласуют с фактической средой и условиями работы.
Подойдёт ли этот ТЭН к моей модели парогенератора?
В названии указаны RATIONAL SCC, 61/101, 9 кВт и 230 В, но размеры крепления не приведены. Harvia HGX60, Harvia HGX110XW и Carel humiSteam x-plus UE005XL0E1 - примеры другого оборудования, а не подтверждённые модели для этого ТЭН.
