Характеристики
| Тип изделия | ТЭН |
|---|---|
| Назначение | для проточного крана |
| Маркировка | АТН-7422 |

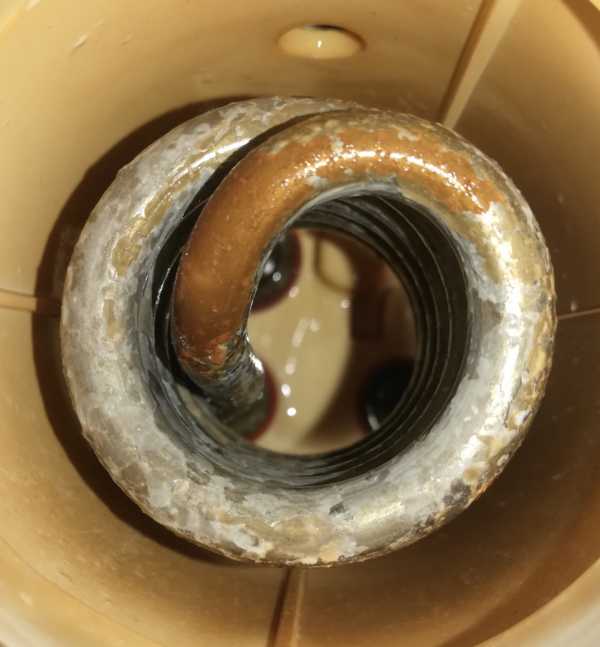

| Наименование в каталоге | Тэн для проточного крана АТН-7422 |
Схема подключения зависит от напряжения
Для этого товара напряжение в названии не указано, поэтому схему подключения нужно сверить с маркировкой старого нагревателя. Само обозначение АТН-7422 напряжение не раскрывает.
В общей практике ТЭНы на 220 В при подключении нескольких элементов к трёхфазной сети собирают по схеме «звезда», а ТЭНы на 380 В - по схеме «треугольник». В схеме «звезда» между фазой и нулём 220 В.
- Не выбирайте схему по внешнему виду или одному коду модели.
- Перед подключением проверьте маркировку каждого элемента и схему оборудования.
Материал оболочки сверяют со средой
Материал оболочки АТН-7422 в названии не указан. По заказу трубчатые электронагреватели могут быть выполнены с оболочкой из чёрной или нержавеющей стали либо меди.
Материал важен для совместимости со средой. Например, производители бассейновых нагревателей Elecro применяют титан для нагревательного элемента, рассчитанного на контакт с хлором и солями. Это пример для бассейновых моделей, а не характеристика АТН-7422.
- При подборе сообщите, где работает нагреватель: в воде, воздухе или масле.
- Не определяйте материал оболочки только по назначению товара.
Проточные узлы и примеры оборудования
ТЭН для воды в проточном устройстве работает в камере, через которую проходит поток. При слабом напоре или остановке потока нагрев может перегреться, поэтому при подборе учитывают узел установки и штатную защиту оборудования.
Проточные водонагреватели Stiebel Eltron DHB-E 18, Stiebel Eltron DHB-E 27, Stiebel Eltron EIL 4 Plus и Stiebel Eltron HDB-E 12 Si - примеры оборудования, где встречаются такие нагревательные узлы. Это не подтверждает совместимость АТН-7422 с конкретной моделью: её проверяют по маркировке и размерам старого элемента.
- Сверьте старую маркировку и геометрию нагревателя.
- Уточните, в какой камере и при какой среде он работает.
Что покажет проверка старого элемента
Перед проверкой отключите оборудование от питания и отсоедините выводы ТЭН. Мультиметром измеряют сопротивление между выводами спирали, затем результат сопоставляют с маркировкой старого элемента.
Проверку изоляции проводят отдельно: одного измерения сопротивления спирали мультиметром для этого недостаточно. Если маркировки нет или показания вызывают сомнение, передайте старый нагреватель на осмотр.
- Зафиксируйте маркировку на выводе или штуцере.
- Запишите показания и приложите фото старого ТЭН.
Форма и крепление должны совпасть
По заказу ТЭН можно выполнить по образцу, чертежу, эскизу или маркировке старого нагревателя: доступны прямая форма, U, M, W, спираль, скрепка или вариант по эскизу.
Для резьбового ТЭН сверяют штуцер и гайку, для узла с фланцем - посадочные размеры и расположение крепежа. Также проверьте форму прокладки ТЭН: она должна соответствовать посадочному месту.
- Укажите длину и форму после гибки, диаметр трубки.
- Сфотографируйте крепление и измерьте межосевое расстояние, если оно есть.
Что указать для подбора замены
Чтобы сопоставить старый нагреватель с новым исполнением, передайте данные с маркировки и параметры узла. Если маркировка стёрта, пригодятся образец или фотографии с нескольких сторон.
- Маркировка со старого ТЭН, выбитая у вывода или на штуцере.
- Развёрнутая длина или длина и форма после гибки, диаметр трубки.
- Мощность и напряжение, если они указаны.
- Среда: вода, неподвижный воздух, воздух с обдувом или масло.
- Тип крепления: штуцер с резьбой, гайка или фланец; межосевое расстояние.
- Модель оборудования или фото старого нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли АТН-7422 к моему оборудованию?
По одному названию совместимость подтвердить нельзя. Сверьте маркировку, размеры, форму и крепление старого ТЭН; модель оборудования и фото помогут сопоставить узел.
Можно ли сделать замену по старому образцу без маркировки?
Да, трубчатый электронагреватель можно изготовить по образцу, чертежу или эскизу. Нужны размеры, форма, мощность, напряжение, среда и данные крепления.
Можно ли поставить этот водяной ТЭН в воздух или масло?
Название указывает на ТЭН для проточного крана, но не содержит данных о материале и параметрах. Для другой среды требуется сверить исполнение и параметры со старым нагревателем.
Как мультиметром проверить старый ТЭН?
На отключённом и отсоединённом элементе измеряют сопротивление между выводами спирали и сверяют результат с маркировкой. Изоляцию проверяют отдельно, измерения сопротивления спирали для этого недостаточно.
Что прислать для расчёта замены?
Маркировку, длину и форму, диаметр трубки, мощность и напряжение, сведения о среде и креплении. Если данных нет, приложите фото старого ТЭН и укажите модель оборудования.
Что можно понять по маркировке АТН-7422?
Из названия известно, что это ТЭН для проточного крана, и указан код АТН-7422. Мощность, напряжение, размеры и материал оболочки по этой маркировке в карточке не приведены.
