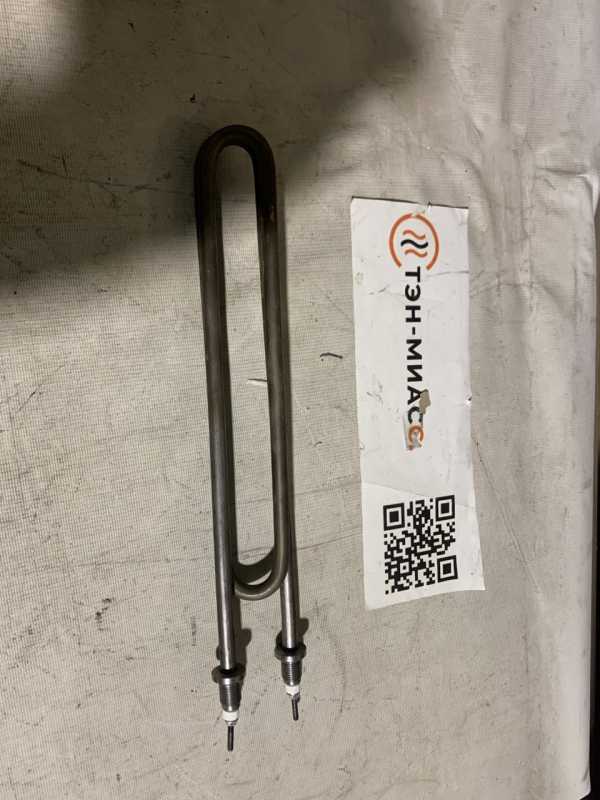

ТЭН-145А10/1,3.Т.380

Характеристики

Маркировка по частям

Как связаны параметры ТЭН 145А10/1,3.Т.380

В обозначении этого трубчатого электронагревателя число 145 задаёт развёрнутую длину 1450 мм, A - длину контактного стержня в заделке 40 мм, а 10 - диаметр оболочки в миллиметрах. В части 1,3.Т.380 указаны мощность 1,3 кВт, код среды T и напряжение 380 В. Для этой позиции код T связывает расчёт с режимом неподвижного воздуха и газов выше 450 °C. Маркировка задаёт геометрию, электрические параметры и условия, которые нужно учитывать при выборе материала оболочки.

Расчётная активная часть составляет 1370 мм: из развёрнутой длины 1450 мм вычтены две холодные зоны. При мощности 1,3 кВт для этого исполнения получаются ток 3,4 А и сопротивление в рабочем режиме 111,1 Ом. На активную длину приходится 3,02 Вт/см². Для указанной в маркировке среды предел по ГОСТ 13268-88 равен 5 Вт/см², поэтому расчётный запас до предела составляет 40 %. Это позволяет оценивать, как мощность распределяется по рабочей поверхности оболочки.

Для режима, заданного кодом T, ГОСТ 13268-88 рекомендует нержавеющую жаропрочную сталь оболочки. Это рекомендация для неподвижного воздуха и газов выше 450 °C; конкретная марка стали в обозначении ТЭН не указана. При заказе важно сверить все части маркировки: изменение длины стержня или формы меняет геометрию активной части, а изменение напряжения требует пересчёта спирали.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Какие исполнения можно заказать для этой длины и мощности

Для ТЭН с развёрнутой длиной 1450 мм, диаметром оболочки 10 мм и исходными параметрами 1,3 кВт, 380 В можно согласовать отдельные изменения конструкции. В запросе укажите, какие характеристики нужно сохранить, а какие адаптировать под оборудование.

• Сейчас маркировка задаёт развёрнутую длину 1450 мм, но не форму после гибки. Для этой длины по заказу выполняем прямой ТЭН, U-, W-, M- или Г-образное исполнение, форму «скрепка», кольцо, спираль, оребрение или геометрию по эскизу.
• В обозначении 145А10/1,3.Т.380 тип крепления не указан. Для ТЭН с оболочкой диаметром 10 мм можно заказать штуцер с гайкой или фланец; резьбу штуцера выбирают под посадочное место: метрическую М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2.
• В этой маркировке стержню длиной 40 мм соответствует код A. Если для ТЭН длиной 1450 мм требуется другая длина контактного стержня, доступны 65, 100, 125, 160, 250, 400 или 630 мм - коды B, C, D, E, F, G и H. Концы выполняют с резьбой М4, М5 или М6, гайками и шайбами либо с выводами проводом в термостойкой изоляции.
• Исходное электрическое исполнение - 1,3 кВт и 380 В. По заказу можно задать другую мощность и напряжение из доступного ряда, при этом нагрузку на оболочку пересчитывают для рабочей среды.
• Марка материала оболочки в названии не указана. Для исполнения с кодом T и работой в неподвижном воздухе и газах выше 450 °C рекомендована нержавеющая жаропрочная сталь; по заказу также доступны чёрная сталь при умеренной температуре оболочки и нержавеющая сталь при высокой. Дополнительно можно согласовать встроенный термовыключатель, термостат или оребрение для воздуха с обдувом.

Что меняется при другой мощности, напряжении или стержне

Для развёрнутой длины 1450 мм расчёты показывают, что мощность можно менять только с проверкой удельной нагрузки. При 1,6 кВт она составляет 3,72 Вт/см², а при 1 кВт - 2,32 Вт/см². В обоих вариантах значение не превышает предел 5 Вт/см² по ГОСТ 13268-88 для среды этого ТЭН. Это ориентир для выбора мощности, но не отменяет проверки температуры оболочки и условий работы нагревателя.

Если сохранить мощность 1,3 кВт и изменить напряжение с 380 на 220 В, размеры остаются прежними, но электрические параметры спирали будут другими: ток - 5,9 А, сопротивление - 37,2 Ом. Для такого варианта спираль пересчитывают. При групповом трёхфазном подключении ТЭН на 380 В соединяют по схеме «треугольник», а элементы на 220 В - по схеме «звезда». Эти сведения относятся к подключению группы элементов, а не меняют обозначение одного ТЭН.

Увеличение контактного стержня с исходных 40 мм (код A) до 65 мм (код B) при прежней развёрнутой длине 1450 мм сокращает активную часть до 1320 мм. Удельная нагрузка при этом составит 3,13 Вт/см². Поэтому длину стержня рассматривают вместе с мощностью: при неизменном диаметре оболочки она влияет на длину участка, выделяющего тепло, и на расчёт нагрузки.

Где применяют подобные ТЭН для нагрева воздуха

Для ТЭН 145А10/1,3.Т.380 в маркировке задан неподвижный воздух и газы выше 450 °C. Подобные трубчатые ТЭН применяют и в других воздушных процессах: в лабораторных сушильных шкафах - для сушки образцов, определения влажности, термообработки проб и прокаливания; в подвесных промышленных тепловентиляторах - для обогрева помещений при принудительном обдуве. Перед выбором этого исполнения нужно сопоставить заданный кодом T режим с движением воздуха и температурой в конкретном оборудовании.

Нагреватели такого типа также встречаются в инкубаторах промышленных птицефабрик, где поддерживают температуру воздуха в камере, и в обогревателях кабин кранов, экскаваторов и бульдозеров. В холодильниках и морозильниках No Frost подобные ТЭН используют для оттайки инея на испарителе. В паровоздушных и пароформалиновых дезинфекционных камерах нагреватели работают с увлажнённым горячим воздухом или смесью пара с формалином. У этих задач разные среды и режимы: длина 1450 мм, диаметр 10 мм и мощность 1,3 кВт сами по себе не подтверждают совместимость.

Что нанести на эскиз для ТЭН длиной 1450 мм

Для этой позиции на эскизе важно развести два размера: развёрнутую длину трубки 1450 мм и габарит после возможной гибки. Диаметр оболочки исходного ТЭН - 10 мм, контактный стержень в заделке - 40 мм. Если нужна изогнутая форма, обозначьте её контур и положение участков относительно крепления: одного значения развёрнутой длины недостаточно, чтобы задать размещение нагревателя в оборудовании.

Зафиксируйте, какие параметры маркировки нужно сохранить. Для ТЭН-145А10/1,3.Т.380 это мощность 1,3 кВт, напряжение 380 В и режим неподвижного воздуха и газов выше 450 °C. Если меняется длина стержня, форма или электрические параметры, укажите новые значения отдельно.

• Контур после гибки с габаритами, радиусами и межосевыми расстояниями, если они определяют установку.
• Развёрнутую длину 1450 мм, диаметр оболочки 10 мм и требуемую длину контактного стержня вместо исходных 40 мм, если она меняется.
• Тип крепления, положение выводов, мощность, напряжение и рабочую среду для выбора материала оболочки.

Какие данные нужны для заказа по маркировке

Для запроса на ТЭН по маркировке передайте обозначение 145А10/1,3.Т.380 и укажите, нужно ли сохранить его параметры: развёрнутую длину 1450 мм, диаметр оболочки 10 мм, мощность 1,3 кВт, напряжение 380 В и контактный стержень 40 мм. Если маркировка со старого нагревателя читается не полностью, приложите фотографию обозначения и общий вид детали. Так можно сопоставить код с формой и способом установки.

Если новый трубчатый электронагреватель должен отличаться от исходного, перечислите изменения по отдельности: новую форму, длину стержня, мощность, напряжение, материал оболочки или крепление. Для изогнутого исполнения приложите эскиз с габаритами после гибки. Для установки укажите резьбу штуцера или параметры фланца и посадочного места.

Отдельно сообщите рабочую среду и режим движения воздуха. В этой маркировке код T относится к неподвижному воздуху и газам выше 450 °C; при других условиях потребуется проверить расчёт нагрузки и материал оболочки. Так запрос на ТЭН по размерам будет учитывать не только длину 1450 мм, но и электрические параметры с условиями работы.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
