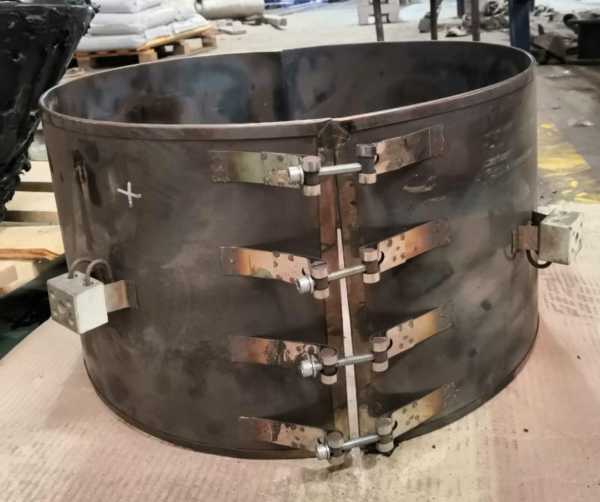

Характеристики
| Тип | Кольцевой миканитный |
|---|---|
| Модель | ЭНКм |
| Внутренний диаметр | 173 мм |
| Ширина | 80 мм |
| Мощность | 1.3 кВт |
| Напряжение | 220 В |
Где применяется и в каком оборудовании
Кольцевой нагреватель используется на узлах горячего канала и сопла термопластавтоматов, а также в литниковых системах с инженерными пластиками (PEEK, PPS, PI), где требуется керамический хомут на сопло.
Подходит для форсунок горячего канала, переходных зон экструдера и узлов дозирования горячего клея. В таких системах важна точность позиционирования датчика, поэтому применяют карман для термопары.
- Сопло ТПА: узел между цилиндром и литьевой формой
- Горячий канал с литником
- Узел дозирования горячего клея (форсунка нанесения)
- Переходные зоны экструдера с каналом охлаждения
Подбор кольцевого нагревателя
Для подбора хомутового нагревателя уточните внутренний диаметр и ширину: они должны соответствовать посадочному месту на цилиндре или сопле. Мощность и напряжение выбирают исходя из требуемой температуры и условий эксплуатации.
У производителей встречаются исполнения с карманом для термопары, разъёмные полукольца, а также угловая термопара для манифольдов. Если нужен малый диаметр нагревателя, обратите внимание на минимальную ширину 15 мм (по ТУ некоторых производителей).
Конструкция и особенности
Миканит получают из слюдяных листов, склеенных жаростойким лаком; жаростойкие варианты миканита выдерживают нагрев до 500°C. Для выводов применяют посеребрённый провод или стекловолоконную изоляцию, а в зоне высоких температур - тефлоновую изоляцию.
Термопара в кармане хомута измеряет температуру цилиндра изнутри обоймы, что снижает задержку регулирования. В горячеканальных системах часто используют угловую термопару типа J с байонетным креплением до 400°C.
- Материал изоляции: миканит (мусковит/флогопит)
- Тип выводов: посеребрённый провод, стекловолокно
- Варианты термопары: карман, угловая, байонет
Варианты исполнения
По заказу делаем цельный или разъёмный из двух полуколец: полукольцо на форсунку удобно при монтаже без демонтажа узла. Также возможен вырез или отверстие под термопару, тип выводов и длина провода по чертежу.
По индивидуальному заказу возможно изготовление в миканитовом или керамическом исполнении. В некоторых случаях для равномерного нагрева применяют литую бронзовую втулку нагревателя (cast nozzle heater bushing) - отдельный тип изделия. Фиксация хомута: стяжные болты (M6-M10) или V-образные скобы.
Что прислать для расчёта
Для точного подбора нагревателя для сопла или горячего канала укажите внутренний диаметр и ширину, мощность и напряжение, а также тип исполнения (цельный/разъёмный, наличие отверстия под термопару).
Дополнительно: рабочая температура, модель оборудования или фото старого нагревателя с маркировкой. Если есть образец - измеряем по нему. Для нестандартных узлов (например, малый диаметр нагревателя) пришлите чертёж.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию этот кольцевой нагреватель?
Проверьте внутренний диаметр (173 мм) и ширину (80 мм): они должны совпадать с посадочным местом на цилиндре или сопле. Если параметры другие, мы можем изготовить по вашим размерам.
Как правильно затянуть хомут на цилиндре?
Затягивайте стяжные болты равномерно, обеспечивая плотное прилегание хомута к цилиндру. Усилие должно быть достаточным для фиксации, но без деформации корпуса. Рекомендуется использовать динамометрический ключ.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу делаем разъёмное исполнение (два полукольца) и вырез или отверстие под термопару. Это позволяет монтировать нагреватель без демонтажа форсунки и обеспечивает точность позиционирования датчика.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром и сравните с расчётным (R = U²/P). Проверьте изоляцию между корпусом и выводами: должно быть не менее 1 МОм. Визуально оцените целостность миканита и выводов.
Что прислать для расчёта?
Пришлите внутренний диаметр, ширину, мощность, напряжение, тип исполнения (цельный/разъёмный), наличие отверстия под термопару, рабочую температуру и фото старого нагревателя с маркировкой.
Как обеспечить точное позиционирование термопары на горячем канале?
Используйте карман для термопары: глухой или сквозной паз под датчик типа K диаметром 3-6 мм. Это защищает термопару от повреждений и обеспечивает измерение температуры цилиндра изнутри обоймы, снижая задержку регулирования.
