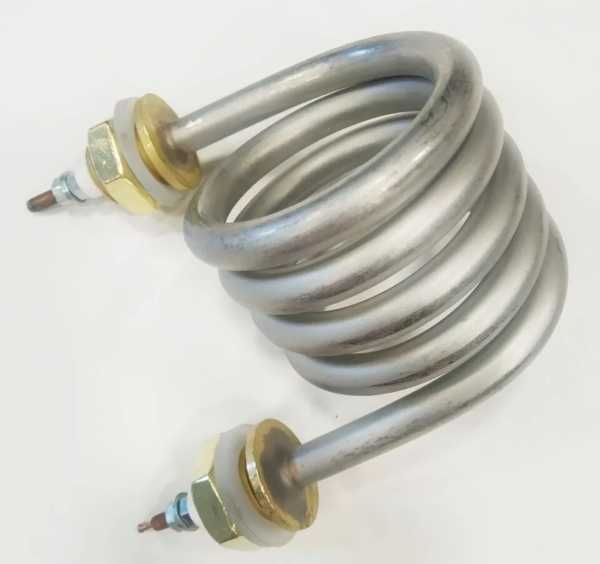

Характеристики
| Маркировка | 86А 10/3 X 220 |
|---|---|
| Развёрнутая длина | 860 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 10 мм |
| Мощность | 3 кВт |
| Напряжение | 220 В |
| Код среды | X: вода, слабые растворы щелочей и кислот (pH 5–9) |
| Форма по эскизу | Ф9 |
Маркировка по частям
| Часть | Что означает | Значение |
|---|---|---|
| 86 | развёрнутая длина | 860 мм |
| A | длина контактного стержня в заделке | 40 мм |
| 10 | диаметр оболочки | 10 мм |
| 3 | мощность | 3 кВт |
| X | среда | вода, слабые растворы щелочей и кислот (pH 5–9) |
| 220 | напряжение | 220 В |
Как длина и мощность связаны с режимом нагрева
У этого медного ТЭН развёрнутая длина составляет 860 мм, а расчётная активная часть - 780 мм: из общей длины исключены две холодные зоны. При диаметре оболочки 10 мм и мощности 3 кВт на активную поверхность приходится 12,24 Вт/см². Для питания 220 В расчётный ток равен 13,6 А, а сопротивление спирали в рабочем режиме - 16,1 Ом. Эти значения описывают именно исполнение 86А 10/3 X 220 и полезны при оценке нагрузки на линию.
Для среды X в расчёте по ГОСТ 13268-88 указан предел 9 Вт/см². Значение для этого ТЭН выше предела, поэтому перед повторением мощности нужно уточнить среду и режим нагрева. В расчёте для воды и слабых растворов с pH 5–9 рекомендованы медь или латунь; в названии изделия указана медная оболочка.
При подключении нескольких нагревателей к трёхфазной сети напряжение 220 В на маркировке этого ТЭН нельзя автоматически трактовать как допустимость подачи на него 380 В. Для отдельного варианта 3 кВт на 380 В рассчитаны ток 7,9 А и сопротивление спирали 48,1 Ом: под такое питание спираль пересчитывается. Чтобы оценить распределение нагрузки между фазами, задайте количество ТЭН и нужные параметры ветвей.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 780 мм |
|---|---|
| Расчётный ток | 13,6 А |
| Расчётное сопротивление в рабочем режиме | 16,1 Ом |
| Удельная поверхностная мощность (по активной длине) | 12,24 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 9 Вт/см² |
| Запас до предела ГОСТ | расчёт выше предела: уточним у заказчика среду и режим |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | медь или латунь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воды | медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
| Мощность 2,2 кВт на той же длине | удельная нагрузка 8,98 Вт/см² при пределе 9 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
| Стержень 65 мм (код B) вместо 40 мм | при той же развёрнутой длине 860 мм активная часть станет 730 мм, удельная нагрузка 13,08 Вт/см² |
| Мощность 3,8 кВт на той же длине | удельная нагрузка 15,51 Вт/см² при пределе 9 Вт/см² по ГОСТ 13268-88, выше предела для этой среды, нужна большая длина или другая среда |
| 3 кВт на 380 В вместо 220 В | ток 7,9 А, сопротивление спирали 48,1 Ом; спираль пересчитываем, размеры остаются |
Что можно изменить в этом ТЭН по заказу
Для исполнения Ф9 с развёрнутой длиной 860 мм можно согласовать изменения электрических параметров и конструкции под конкретную среду, питание и место установки.
- Сейчас оболочка медная, диаметр 10 мм → по заказу для воды можем сделать медь, AISI 304 или 12Х18Н10Т; для жёсткой либо солёной воды предусмотрены AISI 316 или титан. Материал выбирают с учётом фактической среды.
- Сейчас указаны 3 кВт и 220 В → можем изготовить вариант с другой мощностью и напряжением. Например, для питания 380 В при сохранении мощности 3 кВт спираль пересчитывается; для любого сочетания мощности с длиной 860 мм отдельно проверяем нагрузку на активную часть 780 мм.
- У исходного ТЭН контактный стержень в заделке длиной 40 мм, код A. Если при установке на место старого нагревателя требуется иной вылет контакта, можно выбрать длину 65, 100, 125, 160, 250, 400 или 630 мм. Концы выполняются с резьбой М4, М5 или М6 с гайками и шайбами либо проводом в термостойкой изоляции.
- Форма этого изделия обозначена Ф9, развёрнутая длина - 860 мм → по заказу возможны прямое исполнение, формы U, W, M, Г-образная, скрепка, кольцо, спираль, оребрённое исполнение или вариант по эскизу. Если контур Ф9 меняется, укажите габариты после гибки наряду с длиной трубки.
- Крепление в названии ТЭН-86А 10/3 X 220 Ш (МЕДЬ) Ф9 не обозначено → под заданное посадочное место можем выполнить штуцер с гайкой или фланец. Для этой конструкции также можно предусмотреть встроенный термовыключатель либо термостат, согласовав их размещение с формой Ф9 и контактной частью.
Что показывают расчётные варианты
Для медного ТЭН с развёрнутой длиной 860 мм и диаметром оболочки 10 мм вариант мощностью 2,2 кВт даёт удельную нагрузку 8,98 Вт/см². Это ниже указанного для среды предела 9 Вт/см² по ГОСТ 13268-88. Расчёт показывает, что снижение мощности при сохранении геометрии Ф9 меняет нагрузку на поверхность и может привести её в предел для данной среды.
При той же длине мощность 3,8 кВт даёт 15,51 Вт/см² - выше предела 9 Вт/см². Для такого уровня мощности расчёт требует большей длины либо другой среды. Поэтому для данного ТЭН решение нельзя принимать только по требуемым киловаттам: нужно учитывать 780 мм активной части и контакт с рабочей средой.
Для подключения на 380 В рассчитан вариант на 3 кВт: ток 7,9 А, сопротивление спирали 48,1 Ом. Это отдельное исполнение с пересчитанной спиралью, а не замена напряжения на готовом изделии 220 В. При подключении нескольких ТЭН к трёхфазной сети эти данные сопоставляют с требуемой нагрузкой по фазам и количеством нагревателей.
Где применяют подобные трубчатые ТЭН
В кормозапарнике и электрическом пищеварочном котле для кормов подобные трубчатые ТЭН нагревают воду в рубашке или кормовую массу в варочном баке. Тепловая обработка нужна для запаривания концентрированных, сочных и грубых кормов перед раздачей сельскохозяйственным животным. Пример относится к процессу применения нагревателей этого типа; параметры данного изделия - длина 860 мм, оболочка 10 мм и мощность 3 кВт - сами по себе не определяют посадку в конкретный аппарат.
Подобные ТЭН применяют в водяных банях стоматологических полимеризаторов для обработки акриловых базисов зубных протезов, а также в автоклавах-деструкторах, где воду превращают в пар для стерилизации отходов. В пароконвектоматах такие нагреватели используют в системах получения пара, в расстоечных шкафах - для нагрева воздуха и испарения воды, а в моечных машинах деталей - для нагрева водно-щелочного раствора. Эти процессы имеют разные рабочие среды, поэтому для медного ТЭН с кодом X нужно отдельно сверить среду и расчётную нагрузку 12,24 Вт/см².
Как читать обозначение ТЭН по ГОСТ 13268-88
В маркировке этого изделия собраны параметры геометрии, электрического режима и среды. Для выбора важно не ограничиваться обозначением 3 кВт: при длине трубки 860 мм активная часть равна 780 мм, и именно с ней связан расчёт 12,24 Вт/см². Это значение превышает указанный для среды X предел 9 Вт/см².
Ф9 обозначает форму по эскизу, а 860 мм - развёрнутую длину трубки до изгиба. При заказе такой конфигурации габариты после гибки важны для установки, а исходная длина - для расчёта нагрева. Код X указывает на воду и слабые растворы щелочей и кислот с pH 5–9; материал оболочки в названии - медь.
- 86А связывает развёрнутую длину 860 мм с длиной контактного стержня 40 мм в заделке, код A.
- 10/3 обозначает оболочку диаметром 10 мм и мощность 3 кВт; для этой геометрии расчётная нагрузка составляет 12,24 Вт/см².
- X 220 указывает на среду вода или слабые растворы щелочей и кислот с pH 5–9 и напряжение 220 В.
Что прислать для изготовления именно этого ТЭН
Если нужен такой же ТЭН по маркировке, укажите обозначение ТЭН-86А 10/3 X 220 Ш (МЕДЬ) Ф9 и подтвердите, что сохраняются длина 860 мм, диаметр 10 мм, мощность 3 кВт, напряжение 220 В и форма Ф9. Для подключения к трёхфазной сети отдельно задайте требуемое напряжение исполнения и количество нагревателей: вариант 3 кВт на 380 В имеет пересчитанную спираль.
Опишите рабочую среду и режим нагрева. Для кода X значение 12,24 Вт/см² превышает предел 9 Вт/см² по ГОСТ 13268-88, поэтому нужны сведения о том, что именно нагревается и в каких условиях работает ТЭН. Если требуется другая мощность, её оценивают вместе с активной длиной 780 мм.
Для изменения формы Ф9 или крепления приложите эскиз, фото и размеры посадочного места. Если меняется контактная часть, укажите требуемую длину вместо исходных 40 мм. Эти данные позволят оформить тэн по размерам и сверить его электрические параметры с маркировкой старого нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать этот ТЭН с другой резьбой штуцера или другим креплением?
Да. Для медного ТЭН с оболочкой 10 мм и длиной 860 мм по заказу предусмотрен штуцер с гайкой или фланец. Сообщите размер резьбы либо параметры посадочного места.
Можно ли изменить выводы или длину контактного стержня?
Да. В исходном исполнении стержень в заделке имеет длину 40 мм, код A. Для ТЭН длиной 860 мм можно заказать другую длину из доступных вариантов либо выбрать вывод проводом в термостойкой изоляции.
Можно ли изменить мощность или напряжение при тех же размерах?
Да, но для оболочки 10 мм и длины 860 мм нужно пересчитать нагрузку. Например, при 2,2 кВт она составляет 8,98 Вт/см²; для варианта 3 кВт на 380 В спираль пересчитывается, а ток равен 7,9 А.
Можно ли заказать ТЭН по старому образцу без маркировки?
Да. Для повторения этого исполнения нужны данные о длине 860 мм, диаметре 10 мм, мощности 3 кВт, напряжении 220 В и форме Ф9, а также сведения о контактном стержне и креплении.
Можно ли использовать этот ТЭН в другой среде?
Код X указывает на воду и слабые растворы щелочей и кислот с pH 5–9. Для мощности 3 кВт и активной длины 780 мм нагрузка составляет 12,24 Вт/см², выше предела 9 Вт/см²; другую среду нужно оценить отдельно.
Подойдёт ли этот ТЭН к моему оборудованию?
По названию известны длина 860 мм, диаметр 10 мм, форма Ф9, мощность 3 кВт и напряжение 220 В, но модель оборудования не указана. Сопоставьте эти параметры и крепление с посадочным местом и маркировкой старого ТЭН.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
