Характеристики
| Маркировка | 178В 10/1.75 О 220 |
|---|---|
| Развёрнутая длина | 1780 мм |
| Длина контактного стержня в заделке | 65 мм (код B) |
| Диаметр оболочки | 10 мм |
| Мощность | 1,75 кВт |
| Напряжение | 220 В |
| Код среды | O: движущийся воздух |
Маркировка по частям
| Часть | Что означает | Значение |
|---|---|---|
| 178 | развёрнутая длина | 1780 мм |
| B | длина контактного стержня в заделке | 65 мм |
| 10 | диаметр оболочки | 10 мм |
| 1,75 | мощность | 1,75 кВт |
| O | среда | движущийся воздух |
| 220 | напряжение | 220 В |
Как длина и мощность ТЭН 178В связаны с обдувом
В обозначении 178В 10/1.75 О 220 собраны параметры элемента: развёрнутая длина 1780 мм, диаметр оболочки 10 мм, мощность 1,75 кВт и напряжение 220 В. Код O означает движущийся воздух. При проверке перед заменой сравнивайте эти данные с фактической посадкой и воздушным потоком в узле.
У ТЭН с длиной 1780 мм активная часть составляет 1650 мм: из общей длины исключены две холодные зоны. Для мощности 1,75 кВт расчётный ток равен 8 А, а сопротивление спирали в рабочем режиме - 27,7 Ом. На активную часть оболочки приходится 3,38 Вт/см². Для движущегося воздуха ГОСТ 13268-88 приводит диапазон 3,5-6,5 Вт/см², зависящий от скорости и температуры потока. Расчётное значение именно этого исполнения немного ниже нижней границы диапазона, поэтому при оценке замены учитывайте режим обдува, а не только номинал ТЭН.
- 1780 мм - полная развёрнутая длина; расчётная активная часть у этого исполнения равна 1650 мм.
- Оболочка 10 мм и мощность 1,75 кВт указаны в маркировке ТЭН 178В.
- Код O, расчётный ток 8 А и условия обдува нужно учитывать вместе при проверке замены.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1650 мм |
|---|---|
| Расчётный ток | 8 А |
| Расчётное сопротивление в рабочем режиме | 27,7 Ом |
| Удельная поверхностная мощность (по активной длине) | 3,38 Вт/см² |
| Предел удельной мощности для движущегося воздуха по ГОСТ 13268-88 | 3,5–6,5 Вт/см² в зависимости от скорости и температуры воздуха |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая или нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Мощность 2,2 кВт на той же длине | удельная нагрузка 4,24 Вт/см² вместо 3,38 Вт/см²; допустимость проверяем по скорости обдува |
| Мощность 1,3 кВт на той же длине | удельная нагрузка 2,51 Вт/см² вместо 3,38 Вт/см²; допустимость проверяем по скорости обдува |
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
| 1,75 кВт на 380 В вместо 220 В | ток 4,6 А, сопротивление спирали 82,5 Ом; спираль пересчитываем, размеры остаются |
| Стержень 100 мм (код C) вместо 65 мм | при той же развёрнутой длине 1780 мм активная часть станет 1580 мм, удельная нагрузка 3,53 Вт/см² |
| Стержень 40 мм (код A) вместо 65 мм | при той же развёрнутой длине 1780 мм активная часть станет 1700 мм, удельная нагрузка 3,28 Вт/см² |
Какие исполнения можно задать для ТЭН 178В
В исходном исполнении заданы длина 1780 мм, мощность 1,75 кВт, напряжение 220 В и стержень 65 мм; при заказе можно изменить перечисленные ниже параметры с учётом условий работы нагревателя.
- У ТЭН 178В стержень длиной 65 мм, код B. По заказу вместо него выбираем исполнение длиной 40, 100, 125, 160, 250, 400 или 630 мм; контакт можно выполнить с резьбой М4, М5 или М6, гайками и шайбами либо проводом в термостойкой изоляции.
- Маркировка не задаёт крепление элемента длиной 1780 мм. По заказу выполняем штуцер с гайкой или фланец; для штуцера можно указать метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
- Для ТЭН 178В с кодом O материал оболочки можно выбрать под температуру: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой.
- Для элемента с габаритами 1780 мм и 10 мм вместо номинальных 1,75 кВт и 220 В по заказу задают мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При изменении мощности пересчитываем нагрузку на оболочку для движущегося воздуха.
- Прямое исполнение длиной 1780 мм можно заменить на U-, W-, M- или Г-образное, форму скрепки, кольца, спирали либо оребрённый вариант; дополнительно доступны встроенный термовыключатель или термостат.
Как изменение мощности и стержня меняет расчёт
Если оставить развёрнутую длину 1780 мм, но увеличить мощность с 1,75 до 2,2 кВт, расчётная нагрузка вырастет с 3,38 до 4,24 Вт/см². Для движущегося воздуха допустимость такого значения зависит от скорости обдува. При мощности 1,3 кВт нагрузка для той же длины составит 2,51 Вт/см². Поэтому совпадение длины и диаметра оболочки не означает, что варианты мощности взаимозаменяемы без проверки режима работы.
При сохранении мощности 1,75 кВт переход с 220 на 380 В не меняет габариты ТЭН, но меняет электрические параметры: расчётный ток будет 4,6 А, сопротивление спирали - 82,5 Ом. Эти значения относятся к варианту на 380 В, а не к исходной маркировке 178В 10/1.75 О 220. Перед заказом сопоставьте напряжение с питанием оборудования.
Изменение стержня влияет на активную длину при сохранении развёрнутой длины 1780 мм. Для стержня 100 мм активная часть составит 1580 мм, а нагрузка - 3,53 Вт/см². Для стержня 40 мм активная часть будет 1700 мм, нагрузка - 3,28 Вт/см². Эти расчёты показывают, почему вариант выводов для ТЭН 178В нужно согласовывать вместе с мощностью и условиями обдува.
Где используют подобные ТЭН для воздушного нагрева
В термоупаковочном туннеле подобные нагреватели создают горячий воздушный поток, который усаживает плёнку на упаковке продукции. В ротационном пекарском шкафу воздух с принудительной конвекцией нагревает изделия на вращающейся тележке. Для сравнения с ТЭН 178В учитывайте его код O и мощность 1,75 кВт, а также требования конкретного узла к длине и обдуву.
Подобные нагреватели применяют в подвесных промышленных тепловентиляторах и инкубаторах, где воздух циркулирует принудительно. В холодильниках и морозильниках No Frost ТЭН используют для оттайки инея на испарителе, а в вертикальных грилях для шаурмы открытые элементы нагревают продукт инфракрасным излучением. Режимы и конструкция этих установок различаются: обозначение 178В 10/1.75 О 220 само по себе не подтверждает совместимость с ними.
Как расшифровать обозначение ТЭН 178В
В маркировке 178В число связано с развёрнутой длиной 1780 мм, буква B - с длиной контактного стержня 65 мм в заделке. Число 10 обозначает диаметр оболочки в миллиметрах, 1.75 - мощность в киловаттах, 220 - напряжение в вольтах. Код O указывает на движущийся воздух. Вместе эти обозначения описывают конкретное исполнение, которое можно сопоставить с данными старого нагревателя.
Для ТЭН 178В расчёт по ГОСТ 13268-88 даёт активную длину 1650 мм и удельную нагрузку 3,38 Вт/см². Если сохранить длину 1780 мм и выбрать 2,2 кВт, нагрузка станет 4,24 Вт/см²; оценка допустимости требует данных о скорости обдува. В расчётах для воздушной среды материал оболочки связан с её температурой: указаны углеродистая или нержавеющая сталь, а среди вариантов исполнения для высокой температуры предусмотрена жаропрочная сталь.
При замене сверяйте всю комбинацию параметров: 1780 мм, диаметр 10 мм, мощность 1,75 кВт, напряжение 220 В и код O. Если у прежнего элемента другие стержень или крепление, передайте эти сведения отдельно: основной код не задаёт резьбу штуцера или тип посадки.
Какие данные указать для изготовления ТЭН 178В

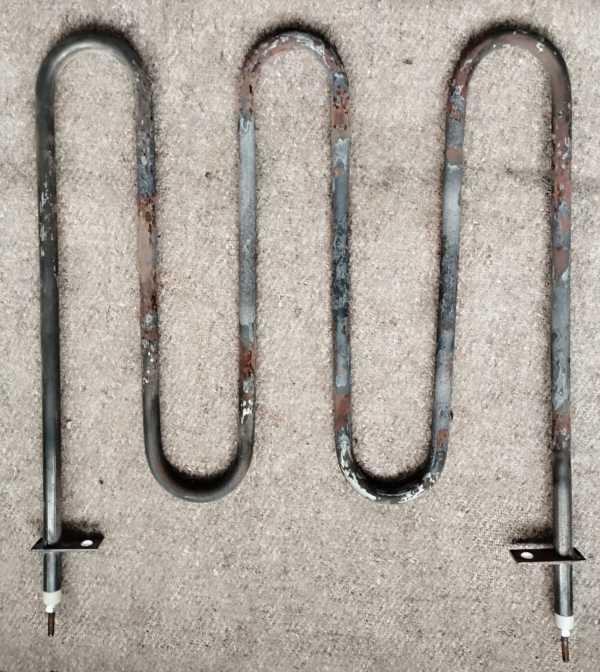

Для изготовления исполнения 178В укажите маркировку 178В 10/1.75 О 220 и подтвердите развёрнутую длину 1780 мм, диаметр оболочки 10 мм, мощность 1,75 кВт и напряжение 220 В. Если надпись на прежнем нагревателе не читается, приложите фото старого образца и сведения об оборудовании: так можно сравнить электрические параметры и геометрию.
При заказе ТЭН по размерам отдельно задайте крепление, контактный стержень и материал оболочки. Если меняется мощность, укажите условия обдува: для исходного исполнения активная часть составляет 1650 мм, нагрузка - 3,38 Вт/см². Эти данные нужны, чтобы оценить изменение относительно ТЭН для движущегося воздуха.
- Маркировка старого ТЭН или фото элемента с обозначениями и выводами.
- Развёрнутая длина 1780 мм, диаметр трубки 10 мм и требуемая форма.
- Мощность, напряжение, движущийся воздух и крепление; если нужен штуцер, укажите его резьбу.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать ТЭН 178В с другой резьбой штуцера или креплением?
Да. Для ТЭН с длиной 1780 мм по заказу можно выбрать штуцер с гайкой или фланец. Укажите требуемую резьбу штуцера и посадочные параметры.
Можно ли изменить выводы или длину стержня?
Да. Вместо стержня длиной 65 мм у ТЭН 178В можно заказать доступное исполнение другой длины, например 40 или 100 мм, либо выбрать резьбовые окончания или провода в термостойкой изоляции.
Можно ли изменить мощность или напряжение при тех же размерах?
Да, но потребуется пересчитать характеристики. Для ТЭН мощностью 1,75 кВт на 380 В указаны ток 4,6 А и сопротивление спирали 82,5 Ом; при 2,2 кВт на длине 1780 мм нагрузка составит 4,24 Вт/см².
Можно ли заказать ТЭН по старому образцу без маркировки?
Да, передайте образец или фото и параметры установки. Для сравнения с исполнением 178В проверьте длину 1780 мм, диаметр 10 мм, мощность 1,75 кВт и напряжение 220 В.
Можно ли применять ТЭН 178В в другой среде?
В маркировке 178В указаны движущийся воздух, мощность 1,75 кВт и напряжение 220 В. Для другой среды нужно проверить материал оболочки и нагрузку 3,38 Вт/см².
Подойдёт ли ТЭН 178В к моему оборудованию?
Одной маркировки недостаточно для подтверждения совместимости. Сверьте длину 1780 мм, диаметр оболочки 10 мм, крепление, напряжение 220 В и условия обдува.
