Характеристики
| Тип | сухой ТЭН |
|---|---|
| Назначение | для расстоечного шкафа |
| Мощность | 0,35 кВт |
| Напряжение | 120 В |
Где стоит такой нагреватель
Духовой шкаф (встраиваемый электрический)
Узел: открытые трубчатые ТЭН на задней/боковых стенках камеры сверху (часто совмещён с функцией гриля, более мощный) и снизу, в моделях с конвекцией добавляется кольцевой ТЭН… Какой ТЭН ставят: открытый трубчатый, верхний и нижний разной мощности (например 0,65 и 0,85 кВт на одну модель), общая подключаемая мощность духовки у бытовых моделей от 1,4 до 3,5 кВт. Почему отказывает: открытая спираль не ремонтопригодна и просто перегорает от износа; локальный перегрев при попадании капель жира или воды на раскалённую спираль; интенсивная долгая работа в режиме гриль.
Антиконденсатный обогреватель шкафа КРУ, НКУ и релейного шкафа
Узел: нагреватель на DIN-рейке или настенного крепления внутри корпуса шкафа, рядом с термостатом/гигростатом. Какой ТЭН ставят: плоский или трубчатый резистивный нагреватель в компактном корпусе, естественная конвекция или с вентилятором, напряжение 230 В, мощность 10-150 Вт (без вентилятора) и… Почему отказывает: коррозия контактов от длительной конденсации при отключённом обогреве, перегорание при отсутствии термостата-ограничителя. Модели: Rittal обогреватель распределительного шкафа.
350W и 120V в узле расстоечного шкафа
В расстоечном шкафу нагреватели могут выполнять разные задачи: один ТЭН греет воздух камеры, другой - воду в ванночке для пароувлажнения. В этой карточке указаны сухое исполнение, 350W, 120V и назначение для расстоечного шкафа, но не сказано, к какому из узлов относится элемент. Поэтому при подборе замены сначала определяют место установки и функцию старого ТЭН, затем сверяют его электрические параметры и конструкцию.
Для отдельных расстоечных шкафов в справочных данных указан рабочий диапазон камеры 30-60°C, у некоторых моделей он шире. Влажность может быть высокой: для одного из описанных вариантов указано значение до 98%. При таких условиях важно не приписывать материал оболочки по одному лишь назначению оборудования. Для сухого ТЭН 350W 120V материал в названии не обозначен, а значит, его нужно согласовать с реальной средой и узлом шкафа.
Для ТЭН для пищевого оборудования материал оболочки выбирают с учётом условий работы и контакта с продуктом. В отраслевых материалах AISI 316L рекомендуют для более стойких условий, AISI 304 рассматривают для менее агрессивного применения. Это сведения о вариантах материала, а не характеристика ТЭН 350W 120V: в карточке его марка стали не указана. Если старый элемент работал в ванночке, при подборе учитывают контакт с водой; если грел воздух, уточняют условия установки в камере.
- Обозначение этого товара включает сухое исполнение, мощность 350W, напряжение 120V и назначение для расстоечного шкафа.
- Типовой шкаф может иметь отдельные нагреватели воздуха и воды; принадлежность сухого ТЭН 350W 120V к конкретному узлу нужно определить до заказа.
- Для водяного узла среди описанных причин отказа указаны оголение нагревателя при недоливе и отложения при жёсткой воде. Это особенности эксплуатации оборудования, а не установленная причина неисправности конкретного ТЭН.
Замена ТЭН 350W 120V в расстоечном шкафу
Параметры 350W и 120V задают исходную точку для замены, но сами по себе не подтверждают совпадение с посадочным местом. Перед установкой важно сверить старый нагреватель и понять, работал ли он в воздушном или водяном узле шкафа.
- Отключите расстоечный шкаф от электропитания и дождитесь остывания нагревателя и прилегающих частей.
- Освободите крепление старого ТЭН так, как предусмотрено конструкцией конкретного шкафа. Извлекайте элемент без нагрузки на трубку, изоляцию и контактные части.
- Сопоставьте маркировку старого элемента с данными карточки: здесь указаны 350W и 120V. Если старые значения отличаются, до замены уточните, какие параметры требуются оборудованию.
- Снимите с демонтированного ТЭН размеры, по которым можно воспроизвести его посадку: длину и конфигурацию трубки, диаметр, положение крепления и контактов. В карточке 350W 120V эти параметры не приведены.
- Уточните, был ли нагреватель установлен в воздушной камере или в ванночке с водой. Для замены сухого ТЭН в расстоечном шкафу это важно при выборе материала оболочки и оценке условий работы.
- Установите элемент с согласованными электрическими параметрами и конструкцией, восстановите соединения и проверьте работу шкафа. Если замена относится к водяному узлу, перед включением восстановите предусмотренный уровень воды.
Какое исполнение заказать для шкафа
Для сухого ТЭН расстоечного шкафа в названии зафиксированы 350W и 120V. Крепление, выводы, форма, длина и материал оболочки не обозначены, поэтому их подбирают под конкретный узел оборудования.
- Мощность и напряжение: у этого ТЭН указаны 350W и 120V → в заказе можно задать другую мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При выборе нового сочетания параметров учитываем размеры и условия работы нагревателя.
- Крепление: карточка сухого ТЭН 350W 120V не задаёт его вид → можно выбрать штуцер с гайкой или фланец. Для штуцера предусмотрены метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
- Контактная часть: исполнение выводов у ТЭН 350W 120V не указано → по заказу выполняем стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
- Материал оболочки: в карточке сухого ТЭН 350W 120V марка материала не названа → можно выбрать чёрную сталь, нержавеющую сталь, медь, титан или жаропрочную сталь; доступны также покрытия цинком или фторопластом. Для пищевого узла вариант согласуют с условиями контакта и рабочей средой.
- Форма и длина: название товара сообщает назначение для расстоечного шкафа, но не контур трубки → можно заказать прямой, U-, W-, M- или Г-образный вариант, исполнение скрепкой, кольцом, спиралью или оребрённую форму. В задании указывают требуемую длину, радиус гиба и межосевое расстояние.
- Дополнительное оснащение: в обозначении ТЭН 350W 120V встроенная автоматика не указана → по заказу можно добавить термовыключатель или термостат.
Где применяют подобные трубчатые ТЭН
Сухой ТЭН 350W 120V в этой карточке предназначен для расстоечного шкафа. Подобные трубчатые ТЭН применяют в ротационных пекарских шкафах: нагреватели создают горячий воздух с принудительной конвекцией, а в комбинированном режиме камеру периодически увлажняют паром. В хлебопекарных ярусных печах они нагревают камеры с неподвижным или слабоконвекционным воздухом. В подовых печах для пиццы выпечка идёт в нагретой камере, а тесто соприкасается с жаропрочным подом.
Трубчатые нагреватели встречаются в электрических жарочных шкафах, где готовят мясные, рыбные и овощные полуфабрикаты, а также выпекают мелкоштучные изделия. Подобные ТЭН применяют и в термоупаковочных туннелях: горячий воздух обдувает упакованную продукцию. В вертикальном гриле для шаурмы открытые нагреватели передают продукту инфракрасное излучение. Это примеры применения подобного типа нагревателей; они не подтверждают совместимость с перечисленным оборудованием сухого ТЭН 350W 120V для расстоечного шкафа.
Что сообщить для подбора ТЭН 350W 120V
Чтобы подобрать сухой ТЭН для расстоечного шкафа, сообщите параметры старого нагревателя и уточните его функцию. Это поможет отличить элемент для нагрева воздуха от детали, работающей в водяной ванночке.
- Модель расстоечного шкафа: например, Abat ШРТ-6, ШРТ-12, ШРТ-16, Finist РШ или ШТП.

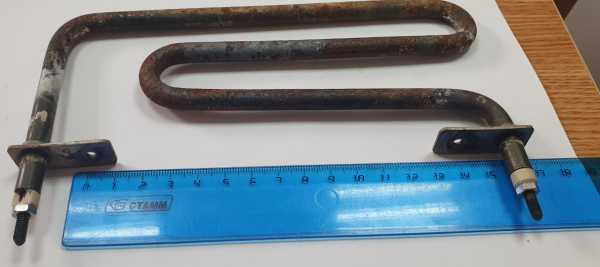

- Фото старого нагревателя и места установки, чтобы определить узел, в котором он работал.
- Маркировку старого ТЭН, если она сохранилась, и указанные на нём мощность и напряжение для сравнения с 350W и 120V.
- Размеры демонтированного элемента: длину и форму трубки, её диаметр, расположение крепления и выводов.
- Рабочую среду старого нагревателя - воздух камеры или вода в ванночке; при необходимости укажите условия контакта с пищевым продуктом.
Вопросы
Можно ли изменить резьбу или крепление у сухого ТЭН 350W 120V?
Да. Для этого ТЭН по заказу можно выбрать штуцер с гайкой с одной из доступных метрических или трубных резьб либо фланец. В названии 350W 120V тип крепления не указан.
Можно ли изменить выводы у ТЭН 350W 120V?
Да, для сухого ТЭН расстоечного шкафа можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо проводные выводы в термостойкой изоляции. Конкретный вариант в названии не задан.
Можно ли задать другую мощность или напряжение вместо 350W и 120V?
Да, по заказу можно согласовать другие параметры. Для сухого ТЭН, обозначенного как 350W 120V, новое сочетание мощности и напряжения выбирают с учётом размеров и условий работы.
Можно ли подобрать ТЭН для расстоечного шкафа по образцу без маркировки?
Для подбора сухого ТЭН вместо исполнения 350W 120V сообщите модель шкафа, приложите фото и размеры старого элемента, укажите его назначение в оборудовании. Без маркировки параметры старого нагревателя нужно уточнить отдельно.
Можно ли использовать ТЭН 350W 120V в другой рабочей среде?
В карточке указаны сухое исполнение и назначение для расстоечного шкафа, но не конкретный узел. Перед подбором для другой среды уточните, будет ли нагреватель работать в воздухе или воде, и согласуйте материал оболочки.
Подойдёт ли сухой ТЭН 350W 120V к моей модели расстоечного шкафа?
Совместимость нельзя подтвердить только по мощности и напряжению: нужны размеры, крепление, форма и назначение узла. Abat ШРТ-6, ШРТ-12, ШРТ-16, Finist РШ и ШТП - примеры моделей расстоечных шкафов, а не подтверждённый список совместимости.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
