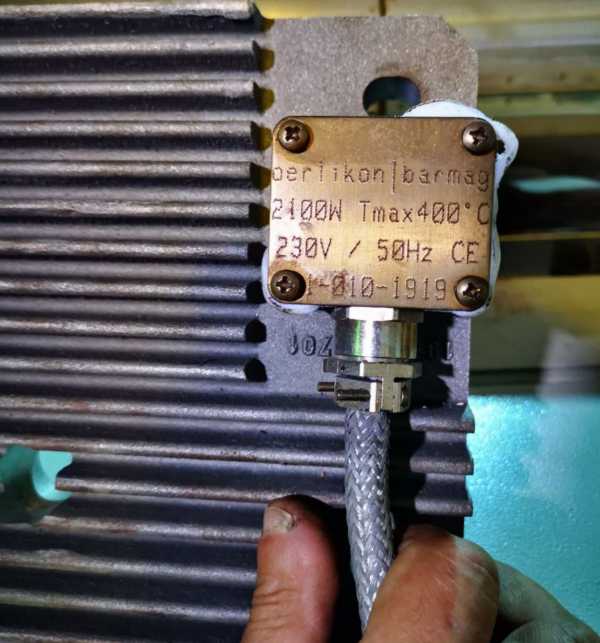

Характеристики
| Тип | ТЭН |
|---|---|
| Корпус | алюминиевый |
| Обозначение | 2230 V/ 50Hz |
| T max | 400 градусов С |
| Мощность | 2,1 кВт |
| Напряжение | 230 В |
Расчёт по мощности и напряжению
| Расчётный ток | 9,1 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 25,2 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Эскиз задаёт форму и посадку ТЭН
Для изготовления трубчатого электронагревателя по эскизу укажите электрические параметры, материал оболочки и тип крепления. Если нужен изгиб, приложите форму и габариты после гибки.
- Развёрнутая длина, диаметр оболочки, мощность и напряжение.
- Форма изгиба, холодная зона или длина контактного стержня.
- Материал оболочки, среда и способ крепления.
Как собрать группу в трёхфазную сеть
ТЭН на 220 В при групповом подключении к сети 380/220 В соединяют звездой: между фазой и нулём звезды подаётся 220 В. Элементы на 380 В соединяют треугольником. Количество элементов, кратное 3, позволяет распределить нагрузку по фазам равномерно.
В названии этой позиции указано «2230 V/ 50Hz». Не трактуйте эту запись как подтверждение схемы подключения: перед монтажом сверьте напряжение по маркировке самого ТЭН и схеме оборудования.
- Проверьте напряжение каждого элемента и доступную схему сети.
- Для группы распределите ТЭН по фазам и предусмотрите требуемое подключение нейтрали.
Снимайте размеры до демонтажа изгиба
Для подбора снимите с образца диаметр трубки и развёрнутую длину. Отдельно зафиксируйте холодную зону, контактный стержень и форму после гибки: длина после гибки нужна для проверки посадки, а развёрнутая длина остаётся размером трубки до изгиба.
Если маркировка сохранилась, перепишите её. Замена ТЭН по образцу требует также сверить мощность, напряжение и крепление.
- Измерьте расстояние между концами и габариты изгиба.
- Зафиксируйте межосевое расстояние параллельных участков, если оно есть.
Материал оболочки выбирают под среду
В названии этой позиции указан алюминиевый корпус, но не приведён материал оболочки. У производителей материал подбирают по рабочей среде и условиям теплоотдачи; ориентируются на документацию и маркировку конкретного ТЭН.
Перед установкой нового нагревателя очистите бак и посадочное место от грязи, накипи и ржавчины. Отложения могут помешать посадке и ухудшить контакт по резьбе или уплотнению.
- Сообщите, работает ли нагреватель в воде, воздухе или масле.
- Для воздуха уточните, есть ли обдув.
Расчётные ток и сопротивление в подборе
Расчётный ток составляет 9,1 А: это исходное значение для выбора автомата и сечения провода с учётом схемы подключения. Расчётное сопротивление в рабочем режиме составляет 25,2 Ом.
Удельную поверхностную мощность по этим параметрам определить нельзя без площади нагреваемой поверхности и сведений о среде.
- Сверьте расчётные значения с параметрами сети и схемой подключения.
Какие данные приложить к запросу
Чтобы подобрать ТЭН по размерам или изготовить тэн на заказ, приложите маркировку старого элемента, эскиз либо фотографию с линейкой. По заказу трубчатые ТЭН выполняют по чертежу, эскизу, образцу или маркировке.
- Развёрнутую длину либо длину и форму после гибки, диаметр трубки.
- Мощность, напряжение, среду и способ крепления.
- Маркировку, модель оборудования или фото старого ТЭН.
Примеры оборудования с подогревом
В топливных фильтрах-сепараторах встречается подогрев топлива, например в Separ-2000 /H. В справочнике указаны исполнения на 5 л/мин и 10 л/мин с низковольтными нагревателями. Это примеры оборудования, а не подтверждение совместимости с этой позицией: подбор выполняют по маркировке и размерам старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному названию подтвердить совместимость нельзя. Сверьте маркировку, размеры и крепление старого ТЭН; Separ-2000 /H на 5 л/мин и 10 л/мин приведены как примеры оборудования с подогревом, а не как подтверждённые модели для этой позиции.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для подбора измерьте диаметр, развёрнутую длину, холодную зону, форму изгиба и крепление. Нужны также сведения о мощности, напряжении и среде; если данных не хватает, приложите фото и модель оборудования.
Можно ли использовать этот ТЭН в воде, воздухе или масле?
Не выбирайте среду только по названию товара. Материал оболочки и условия работы нужно сверить с маркировкой и документацией конкретного нагревателя.
Как проверить старый ТЭН?
Мультиметром измерьте сопротивление между контактами, затем проверьте отсутствие утечки между контактом и оболочкой. Результат сопоставьте с паспортными параметрами нагревателя.
Что прислать для расчёта и подбора?
Маркировку или фото старого элемента, размеры, мощность, напряжение, среду и тип крепления. Для изогнутого ТЭН укажите развёрнутую длину и габариты после гибки.
Как подключить несколько ТЭН к трёхфазной сети?
Схема зависит от напряжения каждого элемента: группу на 220 В в сети 380/220 В соединяют звездой, элементы на 380 В - треугольником. Перед подключением проверьте маркировку и равномерно распределите нагрузку по фазам.
