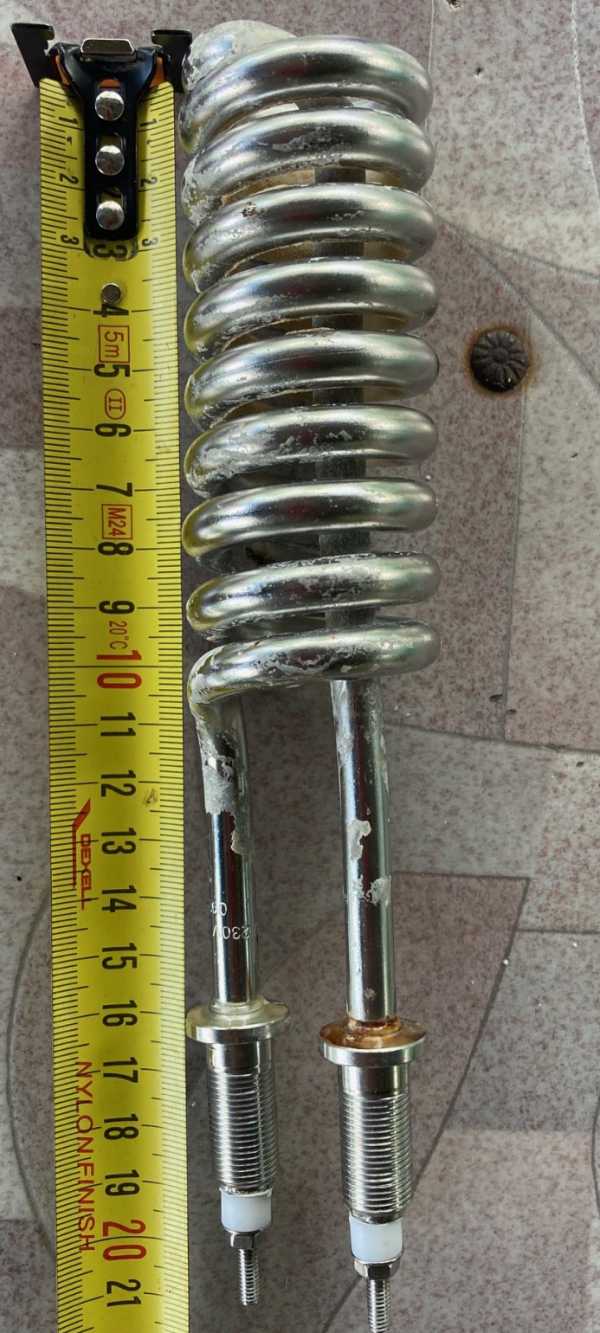

Проточный водонагреватель для бассейна Intex HT30220

Характеристики

Где стоит такой нагреватель

Оболочка ТЭН в нагревателе бассейна Intex

В проточном нагревателе бассейна Intex HT30220 вода проходит через камеру, внутри которой расположен нагревательный элемент. Материал оболочки установленного ТЭН в названии товара не указан: по одной модели нельзя заключить, что элемент медный или изготовлен из нержавеющей стали. Это важно именно для бассейнового узла, поскольку вода может быть хлорированной или солёной, а её состав влияет на выбор материала. Для HT30220 можно заказать медную оболочку, нержавеющую сталь AISI 304 или 12Х18Н10Т, AISI 316 либо титан. Также в возможностях изготовления указана чёрная сталь, но её применимость для конкретной бассейновой воды следует согласовать отдельно. Поэтому тэн для воды подбирают не только по форме и посадочному месту: при заказе сообщают, какая вода циркулирует в нагревателе и какие параметры были у снятого элемента.

Для проточных бассейновых нагревателей в справочных данных описаны титановые или Incoloy элементы и проточная часть корпуса из нержавеющей стали BS316. Это сведения об отдельных исполнениях оборудования, а не данные о комплектации Intex HT30220. В том же типе узла причиной отказа может стать коррозия обычной нержавеющей стали при работе с хлорированной или солёной водой, солевые отложения либо нагрев без потока при неисправности датчика потока. Эти факторы стоит учитывать при выборе оболочки и проверке камеры, но они не позволяют определить причину отказа конкретного ТЭН без осмотра. Водяной тэн для этой модели согласуют с реальными условиями эксплуатации, а не по характеристикам другой линейки бассейновых нагревателей.

Как заменить элемент в Intex HT30220

При замене трубчатого электронагревателя в проточном узле HT30220 последовательно сверяют снятый элемент, посадку и условия работы камеры.

1. Отключите Intex HT30220 от электропитания и подготовьте нагреватель к обслуживанию по его документации. Перед снятием важно исключить работу узла под напряжением; порядок доступа к камере зависит от конструкции конкретного оборудования.
2. Извлеките старый ТЭН по инструкции для оборудования и сохраните его для сравнения. Зафиксируйте форму, расположение выводов и способ присоединения: эти особенности помогают определить исполнение, которое можно установить в камеру HT30220.
3. Сверьте геометрию нового элемента с посадочным местом. Уточните диаметр и длину трубки, форму после гибки, крепление и расположение выводов. В названии Intex HT30220 таких размеров нет, поэтому подбирать их наугад нельзя.
4. Согласуйте электрические параметры и материал оболочки. Если маркировка сохранилась, передайте её вместе с данными о бассейновой воде; если маркировки нет, приложите фото и измерения старого элемента. Для солёной или хлорированной воды отдельно обсудите материал, не перенося на HT30220 исполнение другого нагревателя.
5. Установите подобранный элемент и проверяйте узел в порядке, предусмотренном документацией оборудования. Для проточного бассейнового нагревателя учитывают движение воды: в справочных описаниях отказ связывают в том числе с работой без достаточного потока, но наличие и устройство защиты именно у HT30220 нужно определять по документации модели.

Каким сделать ТЭН для HT30220

У Intex HT30220 в названии не заданы материал оболочки, крепление, выводы, форма, мощность и напряжение. Эти параметры можно согласовать для замены, исходя из старого элемента и устройства бассейнового узла.

• Материал оболочки: для HT30220 он неизвестен → для заказа доступны медь, AISI 304 и 12Х18Н10Т; AISI 316 и титан можно рассмотреть с учётом жёсткой или солёной воды. Чёрная сталь также входит в варианты изготовления, но её выбор для бассейновой среды необходимо обсудить отдельно. В справочных описаниях других бассейновых устройств титан применяют для контакта с хлорированной и солёной водой; это не означает, что такой материал стоит в Intex HT30220.
• Крепление: тип присоединения модели в названии не приведён → для изготовляемой замены можно задать штуцер с гайкой либо фланцевое исполнение. Резьбу штуцера выбирают из вариантов М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Для HT30220 это не готовые размеры крепления: нужное соединение определяют по снятому элементу и посадочному месту.
• Выводы: конструкция контактов старого ТЭН неизвестна → можно заказать стержневые контакты с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. При выборе указывают, как выводы расположены относительно камеры и каким способом они подключаются в оборудовании; это помогает не смешивать разные исполнения при замене.
• Форма и длина: у HT30220 в названии они не указаны → по заказу доступны прямое, U-, W-, M- и Г-образное исполнение, форма «скрепка», кольцо, спираль или вариант по эскизу. Можно задать развёрнутую длину, длину после гибки, радиус и межосевое расстояние, если эти данные известны по снятой детали или чертежу узла.
• Мощность, напряжение и дополнительная защита: характеристики установленного элемента для HT30220 по названию определить нельзя → в задании можно указать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При изменении мощности на прежних габаритах пересчитывают удельную нагрузку на оболочку с учётом среды. Дополнительно в вариантах исполнения предусмотрен встроенный термовыключатель или термостат; наличие такой защиты в штатном узле Intex HT30220 не подтверждено.

Где применяют похожие нагреватели

Подобные трубчатые ТЭН применяют в проточных нагревателях бассейнов: элемент расположен в камере, через которую проходит вода. В справочнике перечислены Elecro Flow Line, Flowline 2 и Titan Optima, а также Pahlen Hi-Flow и Compact. Это пять примеров оборудования того же назначения, а не указание на взаимозаменяемость с Intex HT30220. У отдельных бассейновых нагревателей проточная часть выполнена из нержавеющей стали BS316, а нагревательный элемент - из титана или Incoloy. Для замены в HT30220 эти сведения дают контекст по возможным конструкциям, но материал и размеры нужно устанавливать по фактическому элементу и документации модели.

Другие подобные водяные нагреватели работают в накопительных водонагревателях, где элемент находится в баке и нагревает запас воды, и в проточных водонагревателях, где вода идёт через небольшую камеру. Для накопительного бака в справочных данных описаны мокрые ТЭН, контактирующие с водой, и сухие элементы в колбе; на мокром элементе накипь может затруднять отвод тепла и приводить к перегреву спирали. В проточном устройстве отложения могут накапливаться быстрее при интенсивном нагреве небольшого объёма, а слабый поток или остановка воды повышают риск перегрева. Это общие особенности соответствующего оборудования, а не описание внутреннего устройства HT30220.

Подобные трубчатые ТЭН применяют также в электропарогенераторах для технологического пара, аквадистилляторах для получения дистиллята и водяных банях полимеризаторов для обработки акриловых базисов. В промышленных чиллерах и холодильных машинах нагревательный элемент используют для защиты испарителя или бака теплоносителя от замерзания при простое. В домашних и мини-пивоварнях нагрев может идти через сусло напрямую либо через воду отдельного контура. Условия этих процессов отличаются от бассейнового нагревателя, поэтому название HT30220 не делает его ТЭН универсальным для перечисленного оборудования. Фланцевый ТЭН может быть одним из вариантов крепления при заказе, но конкретный фланец для этой модели в исходных данных не обозначен.

Что сообщить для подбора к Intex HT30220

Для замены в проточном водонагревателе Intex HT30220 достаточно передать данные, которые помогают сопоставить оболочку, электрическую часть и крепление.

• Фото старого элемента и его установки в камере HT30220.
• Размеры трубки, форма, длина после гибки и, если известны, радиус и межосевое расстояние.
• Тип присоединения: штуцер с гайкой или фланец; для штуцера - обозначение резьбы, если его удалось определить.
• Мощность и напряжение со старого элемента или из документации оборудования.
• Сведения о воде в бассейне: обычная, хлорированная или солёная.
