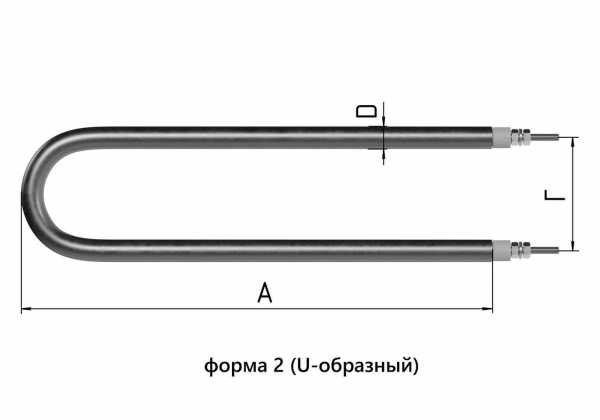

Трубчатый электронагреватель формы Ф2

Характеристики

Где стоит такой нагреватель

Ф2 в пресс-форме: канал, изгиб и причины отказа

Трубчатый электронагреватель формы Ф2 рассматривают для установки в каналы пресс-формы или литейной формы. Обозначение Ф2 не сообщает, какой контур занимает нагреватель в канале: развёрнутая длина и размеры после гибки в названии отсутствуют. Для подбора сопоставляют обе величины: длина трубки характеризует её развёрнутую заготовку, а габариты после гибки показывают форму готового элемента.

В описании нагревателей для пресс-форм указаны угловые ТЭНУ с цилиндрическим корпусом из нержавеющей стали. Нагревательный элемент соединяется с токопроводом в кубической втулке 12х12х12 мм; необогреваемые участки составляют 1,5-3 см со стороны выводов и 1 см со стороны глухого торца. Это сведения об угловом ТЭНУ, а не заданные параметры ТЭН формы Ф2: материал, втулка и длины участков для Ф2 в названии не указаны.

• Каналы проходят в теле пресс-формы или литейной формы. Поэтому при сравнении Ф2 с каналом проверяют, совпадают ли контур изгиба и габариты после гибки; одной развёрнутой длины для оценки размещения недостаточно.
• В справочнике для такого оборудования названы патронный нагреватель (ТЭНП) Ø6-25 мм, L 40-3500 мм, патронный ТЭН общего типа и патент RU2630119C2 на подогрев пресс-формы. Это отдельные примеры оборудования и конструкций, а не размеры или маркировка Ф2.
• Среди причин отказа нагревателя в пресс-форме указано превышение удельной мощности относительно рабочей температуры. Для выбора Ф2 это означает, что геометрию рассматривают вместе с назначенной мощностью и условиями работы, а не только по обозначению формы.
• При частой разборке пресс-формы для обслуживания возможны механические повреждения нагревателя. При осмотре снятого Ф2 учитывают состояние трубки и изгиба: обозначение формы само по себе не показывает, были ли повреждения связаны с обслуживанием.

Как заменить ТЭН формы Ф2, не перепутав две длины

Для замены Ф2 отдельно запишите развёрнутую длину трубки и размеры готового элемента после гибки. Эти значения описывают разные параметры: первое относится к длине трубки, второе - к занимаемому согнутым нагревателем пространству. В названии Ф2 оба значения отсутствуют, поэтому подбирать исполнение только по форме нельзя.

1. Отключите оборудование и снимите нагреватель в соответствии с принятой на предприятии процедурой обслуживания пресс-формы.
2. Зафиксируйте контур снятого элемента: зарисуйте изгиб Ф2 или сделайте фото, чтобы при подборе сохранить расположение его участков.
3. Измерьте развёрнутую длину трубки отдельно от габаритов после гибки; запишите также диаметр оболочки.
4. Сверьте мощность и напряжение по маркировке старого ТЭН или документам оборудования. Для Ф2 эти параметры в названии не указаны.
5. Определите исполнение крепления и параметры посадочного места: резьбу, гайку, фланец либо межосевое расстояние, если оно предусмотрено конструкцией.
6. Перед установкой сопоставьте новый Ф2 с каналом по развёрнутой длине, контуру и габаритам после гибки. После монтажа проверьте работу оборудования по принятой процедуре.

Исполнение Ф2: что задать вместе с длиной

Указание «форма Ф2» задаёт только форму из названия товара: ни развёрнутая длина, ни габариты после гибки, ни диаметр в нём не приведены. Поэтому для изготовления Ф2 на заказ нужны конкретные размеры контура и данные по остальным параметрам. Если задан только эскиз изгиба, дополните его габаритами после гибки и развёрнутой длиной, чтобы эти два требования не подменяли друг друга.

• Длина и контур: сейчас известна только форма Ф2 → сообщите развёрнутую длину отдельно от размеров после гибки; при наличии чертежа укажите радиус изгиба и межосевое расстояние. По заказу также можно задать другую форму: прямую, U-, M-, W- или Г-образную, скрепку, кольцо, спираль либо оребрённый вариант.
• Крепление: для Ф2 способ установки не указан → задайте штуцер с гайкой или фланец. Для штуцера можно выбрать метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Выбор резьбы определяет присоединение, а не изгиб и длину Ф2.
• Материал: название Ф2 не задаёт оболочку → для заказа доступны чёрная сталь (сталь 10), нержавеющие AISI 304, AISI 316 или 12Х18Н10Т, жаропрочная сталь, медь и титан. Также можно запросить покрытие цинком или фторопластом; эти варианты не следует считать исходной характеристикой Ф2.
• Мощность и напряжение: у Ф2 они не указаны → закажите исполнение с мощностью от 100 Вт и напряжением 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Например, ТЭН 12В можно задать как вариант напряжения, но это не означает, что такое напряжение предусмотрено у изделия с обозначением Ф2. При изменении мощности её рассчитывают с учётом среды и размеров оболочки.
• Выводы: для Ф2 в названии не задан тип контактной части → укажите контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Для стержневого варианта сообщите и длину контактной части, чтобы она соответствовала узлу подключения.
• Дополнительное оснащение: в обозначении Ф2 не указаны термовыключатель или термостат → по заказу можно предусмотреть встроенный термовыключатель либо термостат. Это отдельное требование к исполнению, его указывают вместе с длиной, контуром и электрическими параметрами.

Где применяют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в пресс-формах литья пластика и металла, где нагреватель располагается в канале формы. В клеевой ванне кромкооблицовочного станка он используется для разогрева клея-расплава перед нанесением на кромочный материал. В профессиональной фритюрнице подобный нагреватель разогревает масло или жир, а в паяльной ванне поддерживает расплавленный припой для группового лужения и пайки.

Подобные ТЭН используют также в битумоплавильных установках и битумоварочных котлах для разогрева битума и мастик; в маслоочистительных и вакуумных установках - для подогрева трансформаторного или турбинного масла перед сушкой и фильтрацией; в путевых подогревателях нефти и системах обогрева резервуаров нефтепродуктов - для нагрева вязких нефтепродуктов. Это примеры применения нагревателей такого типа. Форма Ф2 не содержит данных о диаметре, длине, креплении или мощности, достаточных для подтверждения установки в любом из перечисленных видов оборудования.

Данные для подбора именно формы Ф2

Для подбора тэн по размерам укажите не только обозначение Ф2, но и геометрию, которую требуется получить после гибки. Если используется старый элемент, приложите его фото и сообщите известные параметры: так можно сопоставить контур с каналом пресс-формы и определить, какие данные ещё нужно уточнить.

• Маркировку старого нагревателя, если она сохранилась.
• Развёрнутую длину, диаметр трубки, форму изгиба и габариты после гибки.
• Мощность и напряжение по маркировке или документам оборудования.
• Рабочую среду: воду, неподвижный воздух, воздух с обдувом или масло.
• Исполнение крепления: резьбу, гайку, фланец или межосевое расстояние.
• Модель пресс-формы или фотографию старого ТЭН и посадочного канала.
