Характеристики
| Оборудование | Аристон |
|---|---|
| Крепление | Овальный фланец |
| Исполнение по названию | С анодом |
| Мощность | 2 кВт |
Где стоит такой нагреватель
Накопительный водонагреватель (бойлер)
Узел: в баке, через боковой или нижний фланец (48 или 62/64 мм) либо через резьбовую втулку, рядом крепится магниевый анод. Какой ТЭН ставят: мокрый трубчатый (прямой контакт со стенкой трубки и водой) или сухой/керамический в колбе (не касается воды напрямую), материал медь или нержавеющая сталь, резьба под… Почему отказывает: накипь на мокром ТЭНе создаёт теплоизолирующий слой, из-за которого спираль внутри перегревается и прогорает; истощение или отсутствие магниевого анода ведёт к электрохимической коррозии… Модели: Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry, Thermex HIT 15-U Pro.
Проточный водонагреватель
Узел: небольшая цилиндрическая камера нагрева внутри корпуса, сразу на пути потока. Какой ТЭН ставят: мокрый, медный или из нержавеющей стали, обязательна встроенная термозащита (биметаллический термостат) от перегрева при остановке потока; мощность 3,5-5,5 кВт в бытовых… Почему отказывает: накипь образуется быстрее из-за высокой температуры нагрева при малом объёме воды в камере; работа при слабом напоре или перекрытом кране приводит к перегреву ТЭНа без достаточного… Модели: Stiebel Eltron DHB-E 18, Stiebel Eltron DHB-E 27, Stiebel Eltron EIL 4 Plus.
Накипь и воздух в баке: что угрожает ТЭНу 2.0 кВт

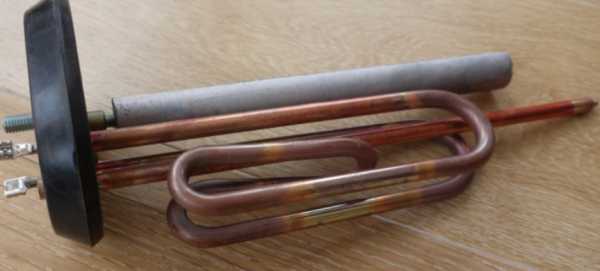

В накопительном водонагревателе ТЭН расположен внутри бака. У рассматриваемого изделия в названии обозначены Аристон, овальный фланец, анод и мощность 2.0 кВт. Диаметр и контур фланца, форма нагревательной части, материал оболочки и напряжение не указаны. Поэтому для замены недостаточно сверить только мощность: геометрия крепления должна совпасть с посадочным местом, а нагревательная часть и анод - с компоновкой бака.
Когда мокрый ТЭН контактирует с водой, на его оболочке может нарастать накипь. Отложения затрудняют передачу тепла воде, внутренняя спираль перегревается и может перегореть. Анод, указанный для этого ТЭНа, не очищает нагреватель и стенки бака от накипи: его роль связана с электрохимической защитой металла бака.
Перегрев возможен и при включении бака, если часть нагревателя остаётся вне воды. Перед подачей питания накопительный водонагреватель рекомендуют заполнить: открыть подачу холодной воды и дождаться ровной струи из крана горячей воды, чтобы выпустить воздух. Накопительные водонагреватели с ТЭНом внутри бака встречаются, например, в Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry и Thermex HIT 15-U Pro. Это модели из справочника оборудования, а не подтверждение того, что ТЭН 2.0 кВт с овальным фланцем подойдёт к каждому из этих баков.
Замена: сверить фланец, анод и мощность
При замене ТЭНа для водонагревателя Аристон сопоставьте не только мощность 2.0 кВт, но и форму крепления, расположение анода и геометрию нагревательной части. Овальный фланец в названии не задаёт его точные размеры.
- Отключите питание водонагревателя, перекройте подачу воды и дождитесь остывания бака.
- Слейте воду способом, предусмотренным для оборудования, затем снимите старый нагреватель, не повреждая крепление и посадочную поверхность.
- Сравните контур и размеры старого фланца с новым исполнением, проверьте расположение крепёжных элементов, форму нагревательной части и место под анод.
- Сверьте маркировку, мощность и напряжение снятого ТЭНа. Для товара из карточки указана мощность 2.0 кВт, но значение напряжения не приведено.
- Проверьте, что прокладка ТЭН соответствует фланцевому соединению и не мешает посадке. Герметичность зависит от соответствия уплотнения конкретному узлу.
- После монтажа заполните бак и выпустите воздух через кран горячей воды. Подавайте питание только после того, как из крана пойдёт ровная струя и нагревательная часть окажется погружена.
Что можно изменить в ТЭНе 2.0 кВт по заказу
В карточке заданы водонагреватель Аристон, овальный фланец, анод и мощность 2.0 кВт. Остальные параметры исполнения можно согласовать для конкретного узла.
- Крепление: в названии указан овальный фланец, но его размеры не приведены → по заказу выполняем фланцевое крепление или штуцер с гайкой. Для штуцера можно выбрать метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Тип и размер подбирают к посадочному месту водонагревателя.
- Мощность: в названии указано 2.0 кВт → по заказу рассчитываем исполнение от 100 Вт. Напряжение можно задать одним из доступных значений: 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Например, вариант ТЭН 220В возможен как заказное исполнение, однако напряжение именно этого изделия в карточке не указано. Если габариты сохраняются, новая мощность меняет тепловую нагрузку на оболочку; её нужно рассчитывать под воду и размеры нагревателя.
- Выводы: конструкция контактов не обозначена → по заказу выполняем контактный стержень с резьбовым концом М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны согласуем с компоновкой старого нагревателя, чтобы контактная часть располагалась вне нагреваемой зоны.
- Оболочка: материал в названии не задан → для воды можно выбрать медь, нержавеющую сталь AISI 304 или 12Х18Н10Т. Если свойства воды требуют другого материала, для этого исполнения доступны AISI 316 или титан. Материал согласуют по условиям эксплуатации, а не определяют по обозначению Аристон или мощности 2.0 кВт.
- Форма и длина: конфигурация нагревательной части не указана → по заказу делаем прямое исполнение, U, W, M, Г-образную форму, скрепку, кольцо, спираль или оребрённый вариант. Для ТЭНа с овальным фланцем согласуем длину, радиус гиба и межосевое расстояние, чтобы расположить нагреватель в баке без пересечения с другими элементами.
- Дополнительное оснащение: термовыключатель или термостат в названии не обозначены → по заказу устанавливаем встроенный термовыключатель либо термостат. Анод и термозащита выполняют разные функции, поэтому наличие анода в описании не означает, что у изделия есть встроенное отключение при перегреве.
Где применяют подобные водяные трубчатые нагреватели
Подобные трубчатые электронагреватели применяют в водяных лабораторных банях для термостатирования проб и реактивов, а также инкубации пробирок и колб. В стоматологических полимеризаторах водяная баня служит для обработки акриловых базисов зубных протезов. В промышленных и канальных увлажнителях нагрев воды до кипения используют для получения пара, который подают в системы вентиляции и кондиционирования.
В чашах градирен и открытых бассейнах охлаждения чиллера подобные ТЭН применяют для защиты воды от замерзания во время зимнего простоя. В электрокотлах ими нагревают воду или антифриз системы отопления, а в промышленных электропарогенераторах получают технологический пар. Для каждой установки отдельно учитывают среду, крепление и режим работы. В карточке этого изделия подтверждены только водонагреватель Аристон, овальный фланец, анод и мощность 2.0 кВт.
Что прислать для подбора исполнения с овальным фланцем
Для подбора замены к водонагревателю Аристон сопоставьте с ТЭНом 2.0 кВт не только фланец, но и форму нагревательной части, расположение анода и электрические параметры.
- Модель водонагревателя и фото шильдика, если оно есть.
- Фото старого ТЭНа целиком, отдельно овального фланца, анода и выводов.
- Маркировку нагревателя, если она нанесена возле вывода или на креплении.
- Размеры фланца и нагревательной части, форму после гибки, мощность и напряжение старого изделия.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воды | медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Вопросы
Можно ли сделать ТЭН 2.0 кВт с другой резьбой или креплением?
Да. В названии указано крепление на овальном фланце, однако его размеры не приведены. По заказу можно выполнить фланцевый вариант или штуцер с гайкой и согласовать размер крепления с узлом водонагревателя.
Можно ли изменить выводы или длину контактного стержня?
Можно. Для ТЭНа с овальным фланцем и мощностью 2.0 кВт доступны контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
Можно ли заказать другую мощность или напряжение?
Да. Для замены указанной мощности 2.0 кВт можно рассчитать исполнение от 100 Вт и задать напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При сохранении размеров мощность рассчитывают с учётом нагрузки на оболочку и водной среды.
Можно ли подобрать замену по старому образцу без маркировки?
Да, для подбора ТЭНа Аристон с овальным фланцем пригодятся фото старой детали, размеры фланца и нагревательной части, а также сведения о мощности и напряжении. Это поможет согласовать исполнение, даже если маркировка не читается.
Можно ли использовать этот ТЭН в другой среде?
В названии изделие указано для водонагревателя Аристон, мощность составляет 2.0 кВт, крепление обозначено как овальный фланец. Для другой среды нужно отдельно согласовать материал оболочки и конструкцию; для воды доступны медь, AISI 304, 12Х18Н10Т, AISI 316 или титан.
Подойдёт ли ТЭН к моей модели водонагревателя?
В названии подтверждены Аристон, овальный фланец, анод и мощность 2.0 кВт, но конкретная модель и размеры крепления не указаны. В справочнике приведены Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry и Thermex HIT 15-U Pro; для подбора нужно сравнить их узел с параметрами вашего старого ТЭНа.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
