Характеристики
| Назначение | для водонагревателя |
|---|---|
| Оборудование | Thermex RF |
| Материал | медь |
| Исполнение под анод | М4 |
| Обозначение | (04) гор. |
| Мощность | 2 кВт |
| Напряжение | 220 В |
Где стоит такой нагреватель
Накопительный водонагреватель (бойлер)
Узел: в баке, через боковой или нижний фланец (48 или 62/64 мм) либо через резьбовую втулку, рядом крепится магниевый анод. Какой ТЭН ставят: мокрый трубчатый (прямой контакт со стенкой трубки и водой) или сухой/керамический в колбе (не касается воды напрямую), материал медь или нержавеющая сталь, резьба под… Почему отказывает: накипь на мокром ТЭНе создаёт теплоизолирующий слой, из-за которого спираль внутри перегревается и прогорает; истощение или отсутствие магниевого анода ведёт к электрохимической коррозии… Модели: Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry, Thermex HIT 15-U Pro.
Проточный водонагреватель
Узел: небольшая цилиндрическая камера нагрева внутри корпуса, сразу на пути потока. Какой ТЭН ставят: мокрый, медный или из нержавеющей стали, обязательна встроенная термозащита (биметаллический термостат) от перегрева при остановке потока; мощность 3,5-5,5 кВт в бытовых… Почему отказывает: накипь образуется быстрее из-за высокой температуры нагрева при малом объёме воды в камере; работа при слабом напоре или перекрытом кране приводит к перегреву ТЭНа без достаточного… Модели: Stiebel Eltron DHB-E 18, Stiebel Eltron DHB-E 27, Stiebel Eltron EIL 4 Plus.
Что проверить на старом ТЭНе Thermex RF

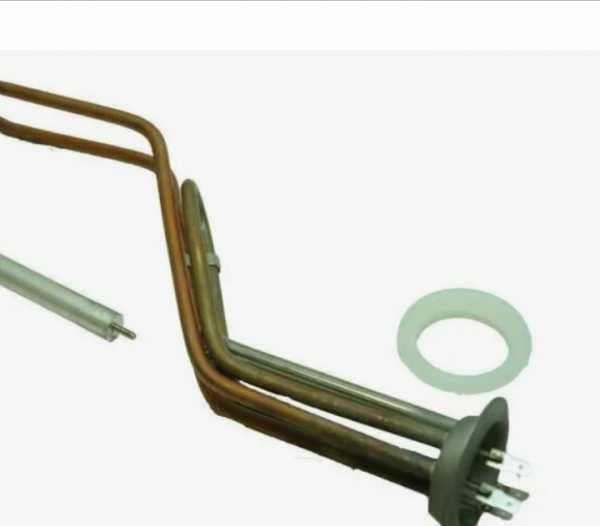

Водяной ТЭН работает внутри накопительного водонагревателя и передаёт тепло воде в баке. В этой позиции указаны Thermex RF, мощность 2,0 кВт, напряжение 220 В, медная оболочка и исполнение под анод М4. Тип крепления и размеры в названии не приведены, поэтому одного совпадения по мощности и напряжению недостаточно, чтобы установить соответствие узлу конкретного водонагревателя.
Медный ТЭН этой позиции нужно сравнить со снятым нагревателем по форме, габаритам и посадочному месту. Отдельно проверьте М4: это указанное в названии исполнение под анод, а не обозначение резьбы штуцера. Если на старой детали есть маркировка (04) гор., сопоставьте и её. На поверхности снятого нагревателя обратите внимание на отложения: накипь затрудняет передачу тепла воде и может привести к перегреву внутренней спирали. Анод участвует в защите трубки от электрохимической коррозии, но не исключает образование накипи.
- Сверьте маркировку старой детали с обозначениями Thermex RF и (04) гор. Зафиксированные параметры этой позиции: 2,0 кВт, 220 В, медь и исполнение под анод М4.
- Осмотрите медную оболочку и поверхность нагрева. Отложения могут мешать теплоотдаче, а состояние снятого элемента поможет оценить причину отказа.
- Проверьте, как старый ТЭН крепится в баке и где установлен анод. М4 относится к исполнению под анод; по этой маркировке нельзя определить резьбу штуцера или тип фланца.
Последовательность замены для водонагревателя
Перед установкой ТЭНа Thermex RF на 2,0 кВт и 220 В сопоставьте маркировку и устройство снятого узла: параметры из названия не задают его размеры и крепление.
- Отключите водонагреватель от электропитания и переходите к работе, только когда она безопасна.
- Снимите старый нагреватель согласно процедуре обслуживания установленной модели. Учитывайте, что ТЭН расположен в баке с водой.
- Зафиксируйте маркировку и сравните её с данными нового изделия: Thermex RF, (04) гор., 2,0 кВт, 220 В, медная оболочка, под анод М4.
- Сопоставьте старую и новую детали по форме, размерам и креплению. В каталожном названии способ крепления не указан, поэтому проверьте его отдельно.
- До установки проверьте соответствие посадочного места и уплотнения конструкции водонагревателя. Прокладка ТЭН должна подходить к фактическому креплению.
- После монтажа проверьте соединение на герметичность. Порядок возвращения водонагревателя в работу определяйте по процедуре для конкретного оборудования.
Как можно изменить исполнение ТЭНа 2,0 кВт
Отправная точка для заказа - медный ТЭН Thermex RF с параметрами 2,0 кВт и 220 В, обозначением (04) гор. и исполнением под анод М4. Если конструкция узла требует других параметров, варианты согласуем отдельно.
- У этой позиции мощность 2,0 кВт, напряжение 220 В и медная оболочка. По заказу можем изменить мощность, начиная от 100 Вт, и выбрать напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Для изменённой мощности при заданных размерах рассчитываем удельную нагрузку на оболочку с учётом среды.
- Для базового исполнения указана медь. По заказу можем изготовить оболочку из меди, нержавеющей стали AISI 304 или 12Х18Н10Т для воды; для жёсткой или солёной воды доступны AISI 316 или титан. Материал следует согласовать с условиями, в которых будет работать ТЭН.
- В названии изделия указано исполнение под анод М4. Если конструкция узла требует другого контактного элемента, по заказу доступны стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
- Для ТЭНа Thermex RF тип крепления в каталожном обозначении не приведён. По заказу можем выполнить штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28, с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2 либо предусмотреть фланцевое крепление.
- Форма и длина исходной детали в названии не заданы. Для заказа можно согласовать прямой, U-, W-, M-, Г-образный вариант, скрепку, кольцо, спираль или оребрённое исполнение; по запросу также доступен встроенный термовыключатель или термостат.
Где применяют подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют в накопительных водонагревателях и промышленных бойлерах ГВС для нагрева и хранения горячей воды. В теплоаккумуляторе или буферной ёмкости нагреватель может догревать воду-теплоноситель. Это примеры применения оборудования с водяной средой, а не подтверждение, что медный ТЭН Thermex RF 2,0 кВт/220 В совпадает по креплению и размерам с любым из этих узлов.
В посудомоечной машине подобные нагреватели работают в контуре циркуляции воды. Кормозапарник и электрический пищеварочный котёл используют нагрев воды в рубашке для обработки кормовой массы. В промышленном парогенераторе вода нагревается для получения пара при отпаривании ткани. Эти процессы требуют трубчатых нагревателей, но исполнение под анод М4 у рассматриваемой позиции относится к обозначению ТЭНа для Thermex RF, а не к перечисленному оборудованию.
Что сообщить для подбора замены
Укажите модель водонагревателя и приложите фото старого ТЭНа, маркировки и места установки. Для сравнения с этой позицией важны Thermex RF, 2,0 кВт, 220 В, медная оболочка, обозначение (04) гор. и исполнение под анод М4. Эти сведения помогают идентифицировать изделие, но не заменяют проверку посадочного места.
Добавьте размеры снятой детали, её форму и описание крепления. Если маркировка не читается, снимки со стороны выводов, нагревательной части и крепёжного узла помогут определить, какие данные нужно уточнить для замены. Так запрос будет относиться к конкретному ТЭНу Thermex RF, а не только к нагревателю с похожей мощностью.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воды | медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Вопросы
Можно ли заказать этот ТЭН с другой резьбой штуцера или креплением?
Для позиции Thermex RF мощностью 2,0 кВт и напряжением 220 В по заказу доступны штуцер с перечисленными метрическими или трубными резьбами либо фланец. В названии крепление не задано, поэтому его следует сопоставить с узлом водонагревателя.
Можно ли изменить выводы или длину контактного стержня?
Для ТЭНа с исполнением под анод М4 по заказу доступны контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Длина стержня в названии Thermex RF не указана.
Можно ли заказать для ТЭНа Thermex RF другую мощность или напряжение?
Исходные параметры этой позиции - 2,0 кВт и 220 В. По заказу можно выбрать другую мощность от 100 Вт и одно из доступных напряжений; при изменённых параметрах пересчитывается удельная нагрузка на оболочку.
Можно ли изготовить замену без маркировки старого ТЭНа?
Да, для обсуждения замены ТЭНа 2,0 кВт/220 В пришлите фото и размеры старой детали. Укажите форму и крепление, а также состояние обозначений, включая исполнение под анод М4, если оно читается.
Подходит ли медный ТЭН Thermex RF для другой среды?
В названии этой позиции указаны водонагреватель Thermex RF и медная оболочка. Для других условий материал и исполнение нужно согласовать; по заказу доступны, в частности, варианты оболочки для воды, жёсткой или солёной воды.
Подойдёт ли этот ТЭН к моему водонагревателю?
Название указывает Thermex RF, 2,0 кВт, 220 В и исполнение под анод М4, но не содержит размеров и типа крепления. Среди примеров оборудования есть Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry и Thermex HIT 15-U Pro; это не подтверждает совместимость с данным ТЭНом.
Расчёт по мощности и напряжению
| Расчётный ток | 9,1 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 24,2 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
