ТЭН для нагрева нефти до 60 градусов

Характеристики

Где стоит такой нагреватель

Как ТЭН работает в нефтяном подогревателе

ТЭН для нагрева нефти до 60 градусов предназначен для задачи, где важно передать тепло вязкой среде в подогревателе или резервуаре. Трубчатые нагреватели устанавливают в путевых подогревателях у устья скважины, а также в трубчатых поверхностных подогревателях резервуаров нефтепродуктов. В справочнике среди конкретных примеров оборудования указаны путевые подогреватели ПП, установки подогрева нефти на нефтепромыслах и трубчатые поверхностные подогреватели мазута на нефтебазах. Назначение этой карточки ограничено нагревом нефти до 60 градусов: совпадение области применения само по себе не определяет посадочный размер и электрическое исполнение.

На таких объектах на поверхности нагревателя могут оседать парафин и смолы. Слой отложений ухудшает теплоотдачу и может вызвать локальный перегрев трубки. Для нефтяного узла также имеют значение коррозия от сероводорода и минерализованной пластовой воды и вибрационные нагрузки у устья скважины. Поэтому подбирая замену ТЭН с назначением для нефти до 60 градусов, учитывайте условия среды и данные старого нагревателя, а не только температуру из названия.

В оборудовании могут применяться нагреватели с зонами повышенной и пониженной мощности, распределёнными по длине трубки. Если в установленном образце есть такое распределение, сообщите об этом при заказе: для замены важно передать исполнение конкретного ТЭН, а не предполагать его по назначению. Для изогнутой трубки отдельно зафиксируйте развёрнутую длину и габаритную длину после гибки: первая описывает длину трубки, вторая помогает проверить размещение в узле.

Порядок замены ТЭН в узле подогрева нефти

Для замены нагревателя, работающего с нефтью до 60 градусов, соберите данные о старом исполнении и проверьте, что новый ТЭН можно разместить в предусмотренном узле.

1. Отключите оборудование от электропитания и подготовьте его к безопасной замене по правилам объекта.
2. Снимите старый ТЭН и сфотографируйте его целиком, выводы и крепление. Сохраните маркировку, если она читается: она может содержать сведения, которых нет в названии нового товара.

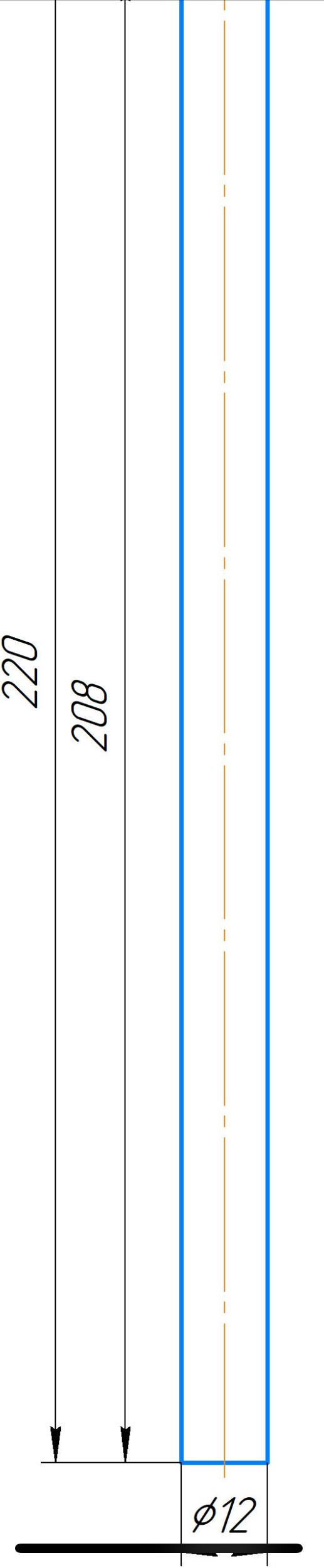

3. Запишите форму трубки, развёрнутую длину или размеры после гибки, диаметр оболочки и расстояния между участками. Для установки ТЭН на нефть до 60 градусов эти данные помогают сверить его геометрию с узлом.
4. Определите тип крепления и его параметры: резьбу штуцера либо исполнение фланца, а также межосевое расстояние, если оно предусмотрено конструкцией. Совпадение одной резьбы не заменяет проверку остальных размеров.
5. Сверьте мощность и напряжение с маркировкой старого ТЭН или документацией оборудования. В названии карточки они не указаны, поэтому их нельзя определить по температуре нагрева нефти до 60 градусов.
6. Передайте полученные данные для подбора и установите согласованный нагреватель в предусмотренное место. После замены проверьте работу оборудования в порядке, принятом на объекте.

Исполнение ТЭН для нефти: что изменить по заказу

У товара указаны нефть и нагрев до 60 градусов, но не заданы форма трубки, крепление и электрические характеристики. Для этого применения можно согласовать исполнение по параметрам старого ТЭН и требованиям нефтяного узла.

• Крепление в названии не задано. Для ТЭН, который будет размещаться в узле подогрева нефти, можно выбрать штуцер с гайкой или фланец; резьбу штуцера согласуют по посадочному месту. Предусмотрены метрические варианты М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
• Выводы в каталожном названии ТЭН для нефти до 60 градусов не описаны. По заказу можно задать контактное исполнение с резьбовым стержнем М4, М5 или М6 и гайками либо вывести провод в термостойкой изоляции; тип и длину контактной части согласуют с подключением в оборудовании.
• Материал оболочки для этого товара не указан. Для исполнения, предназначенного для нагрева нефти, можно выбрать чёрную сталь, нержавеющую сталь AISI 304, AISI 316 или 12Х18Н10Т, жаропрочную сталь, медь либо титан. Доступно также покрытие цинком или фторопластом; материал согласуют с условиями среды и узла.
• Мощность и напряжение ТЭН в названии отсутствуют. При заказе можно задать мощность от 100 Вт и выбрать напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Для нагревателя нефти до 60 градусов мощность при сохранении размеров нужно пересчитать по удельной нагрузке на оболочку с учётом среды.
• Форма и длина в карточке не заданы. Для установки в нефтяной подогреватель можно согласовать прямую форму, U-, W-, M- или Г-образный изгиб, исполнение «скрепка», кольцо, спираль или оребрение. В задании указывают нужную геометрию и габаритную длину, чтобы сверить размещение ТЭН в узле.
• Встроенный термовыключатель или термостат в названии не указан: такое дополнительное исполнение можно предусмотреть по заказу.

Где применяют подобные трубчатые нагреватели

Подобные трубчатые ТЭН применяют для нагрева нефти и других вязких нефтепродуктов в путевых подогревателях и системах обогрева резервуаров. В числе примеров оборудования из справочника - путевые подогреватели ПП, установки подогрева нефти на нефтепромыслах и трубчатые поверхностные подогреватели мазута на нефтебазах. Для этой карточки задан нагрев нефти до 60 градусов; параметры конкретной установки следует сверять отдельно.

Подобные нагреватели используют и в процессах с другими средами. Во фритюрнице разогревают растительное масло или жир для жарки продуктов погружением, а в паяльной ванне поддерживают расплавленный припой при групповом лужении и пайке. В битумоплавильной установке или битумоварочном котле нагревают битум и мастики; в маслоочистительной и вакуумной установке подогревают трансформаторное или турбинное масло перед сушкой и фильтрацией. В темперирующей машине нагрев нужен для подготовки расплавленного шоколада к формовке. Это примеры применения подобных ТЭН, а не указание на пригодность исполнения для нефти до 60 градусов в этих устройствах.

Что передать для подбора по образцу

Чтобы подобрать тэн по размерам для нагрева нефти до 60 градусов, соберите данные о старом нагревателе и месте его установки:

• Маркировку старого ТЭН, если она сохранилась; полезно приложить фото участка, где она нанесена.
• Фотографии нагревателя целиком, крепления и выводов. Если маркировки нет, добавьте модель подогревателя, чтобы понять, в каком узле установлен ТЭН.
• Форму трубки, развёрнутую длину либо размеры после гибки, диаметр оболочки и необходимые расстояния между участками.
• Мощность и напряжение старого нагревателя, если они читаются на маркировке или известны по документации оборудования.
• Данные крепления: штуцер и резьба либо фланец, а также межосевое расстояние, если оно важно для установки. Укажите, что среда - нефть, а назначение карточки - нагрев до 60 градусов.
