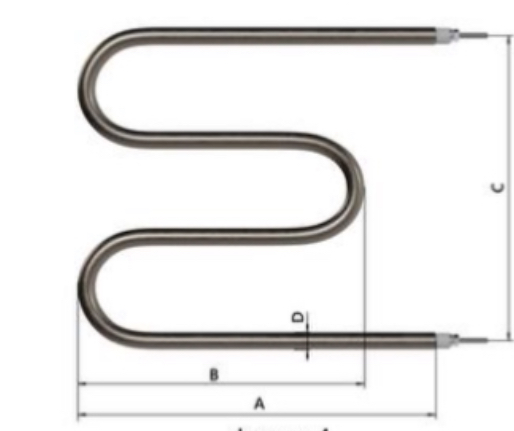

ТЭН формы Ф4 со штуцером

Характеристики

Где стоит такой нагреватель

Форма Ф4 в пресс-форме: что учесть при подключении группы

ТЭН формы Ф4 со штуцером устанавливают в канал тела пресс-формы или литейной формы. Для подбора важны не только обозначение Ф4 и наличие штуцера, но и соответствие изгиба каналу, положение крепления и параметры питания. В каталожном названии не указаны размеры элемента, резьба штуцера, мощность и напряжение, поэтому по нему одному нельзя определить ни посадку, ни электрическую схему.

Если ТЭНы Ф4 включают группой в трёхфазную сеть, способ соединения выбирают по номинальному напряжению нагревателей. По исходным данным, элементы на 220 В для сети 380/220 В соединяют звездой, а элементы на 380 В - по схеме треугольник. Напряжение именно этого ТЭНа не указано, поэтому схему нельзя назначить только по его форме. Для равномерной нагрузки по фазам количество элементов в группе выбирают кратным трём.

• Учитывайте положение изгиба Ф4 относительно канала пресс-формы: при снятии и установке элемента механический контакт с деталями узла может повредить оболочку.
• Мощность ТЭНа формы Ф4 нужно сопоставить с рабочей температурой и условиями нагрева формы. В названии мощность не указана, поэтому её проверяют по маркировке элемента или документации оборудования.
• Перед подключением группы штуцер каждого Ф4 должен быть установлен в предназначенном для него месте, а электрические параметры - согласованы с общей схемой. Одного совпадения формы для этого недостаточно.

Замена ТЭНа Ф4 и проверка схемы

При замене ТЭНа формы Ф4 со штуцером сначала сопоставьте старый элемент с каналом пресс-формы и выясните, как он подключён к остальным нагревателям.

1. Отключите оборудование от питания и подготовьте безопасный доступ к узлу. Не приступайте к демонтажу, пока не исключено наличие напряжения.
2. Снимите старый ТЭН и отметьте положение его изгиба Ф4, штуцера и выводов относительно пресс-формы. Сохраните элемент для сравнения.
3. Сверьте геометрию: развёрнутую длину, форму после гибки, диаметр трубки и место крепления. Для штуцера проверьте фактическую резьбу, так как в названии товара указано только его наличие.
4. Найдите сведения о мощности и напряжении снятого элемента по маркировке или документации узла. Для группы также выясните, какие нагреватели соединены вместе и какая схема предусмотрена.
5. Выполните подбор ТЭН с подтверждёнными размерами и электрическими характеристиками. Для замены нагревательного элемента в пресс-форме обозначение Ф4 само по себе ещё не означает совпадения посадки.
6. Установите новый элемент без перекоса и убедитесь, что изгиб Ф4 занимает предусмотренное положение в канале. До подачи питания проверьте соединения группы по документации оборудования.

Исполнение Ф4: какие параметры согласовать по заказу

Для этого товара исходно заданы форма Ф4 и штуцер. Остальные характеристики можно обсудить для конкретного канала пресс-формы и схемы питания, не принимая отсутствующие в названии данные за параметры базового исполнения.

• В названии ТЭНа Ф4 задан штуцер, но не указана его резьба → по заказу крепление выполняют со штуцером и гайкой либо на фланце; резьбу выбирают из доступных вариантов: метрические М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 или трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
• Для установки Ф4 задана форма, но не указаны размеры изгиба → по заказу выполняют нагреватель по эскизу, задавая форму и габариты под конкретный канал пресс-формы.
• Выводы и холодная зона у ТЭНа формы Ф4 в названии не описаны → при заказе можно выбрать контактный стержень с резьбой М4, М5 или М6 с гайками либо провод в термостойкой изоляции; длину холодной зоны согласуют для узла.
• В каталожном наименовании Ф4 отсутствуют мощность, напряжение и материал оболочки → при заказе эти параметры выбирают под среду и схему подключения. Дополнительно можно согласовать оболочку из чёрной или нержавеющей стали либо меди, а также встроенный термовыключатель или термостат.

Пресс-формы и другие процессы для подобных ТЭН

Подобные трубчатые ТЭН применяют в пресс-формах для литья пластика и металла, где нагреватель размещают в канале формы. ТЭН Ф4 со штуцером можно рассматривать для такого узла только после сопоставления изгиба, размеров и крепления с конструкцией конкретной пресс-формы.

В справочнике для пресс-форм также указаны «Патронный нагреватель (ТЭНП) Ø6-25 мм, L 40-3500 мм», «Патронный ТЭН (общий тип)» и патент RU2630119C2 «Подогрев пресс-формы». Это примеры оборудования и нагревателей из справочника, а не размеры или подтверждение совместимости ТЭНа Ф4. Подобные трубчатые ТЭН применяют и в клеевых ваннах кромкооблицовочных станков для расплава клея, во фритюрницах для нагрева масла, в паяльных ваннах для расплавленного припоя и темперирующих машинах для шоколада. Их используют также в путевых подогревателях нефти и системах обогрева резервуаров нефтепродуктов; условия и крепление в этих узлах отличаются от пресс-формы.

Что подготовить для подбора ТЭНа Ф4

Чтобы заказать тэн на заказ для пресс-формы, соберите сведения о старом элементе и электрической группе. Для обсуждения изготовления трубчатого электронагревателя формы Ф4 понадобятся:

• Модель пресс-формы или оборудования и фото места установки ТЭНа.
• Фото старого элемента, включая маркировку у вывода или на штуцере.
• Развёрнутая длина либо размеры после гибки, диаметр трубки, положение изгиба Ф4 и параметры штуцера.
• Данные о мощности и напряжении старого элемента из маркировки или документов оборудования; для группы - сведения о текущей схеме подключения.
• Описание рабочей среды и требований к оболочке, если они известны.

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
