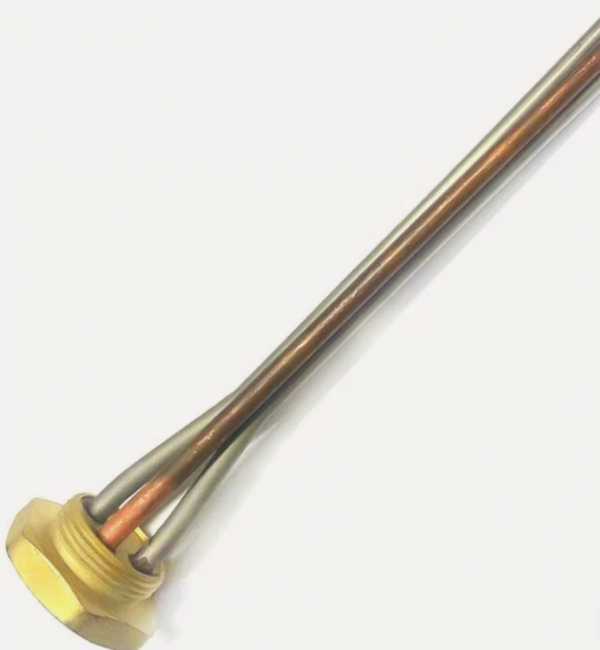

Характеристики
| Назначение | для чугунной батареи отопления (радиатора) |
|---|---|
| Материал оболочки | нержавеющая сталь |
| Диаметр | D42 |
| Крепление | штуцер G1 1/4 |
| Длина | 272 мм |
| Мощность | 1,5 кВт |
| Напряжение | 220 В |
Где стоит такой нагреватель
Масляный радиатор
Узел: прямой трубчатый элемент, полностью герметично залит внутри нижней секции радиатора, погружён в масло. Какой ТЭН ставят: прямой трубчатый, диаметр трубы у производителей ТЭН для такого применения в диапазоне 6,5-24 мм; мощность бытовых секционных радиаторов 1000-2200 Вт в зависимости от… Почему отказывает: нарушение герметичности секции и утечка масла из-за коррозии корпуса, перегорание спирали при снижении уровня масла из-за протечки.
Электрокотёл отопления (бытовой, коммерческий, промышленный)
Узел: блок ТЭН, вкрученный в бак (корпус) котла через резьбовое фланцевое соединение. Какой ТЭН ставят: блок из трубчатых нагревателей на резьбовом фланце (стандарт 2,5" или 1¼"), материал, нержавеющая сталь, пониженная ваттная нагрузка, ступенчатая мощность 4,5-36 кВт (и… Почему отказывает: образование накипи на поверхности ТЭН при жёсткой воде (повреждение блока ТЭН из-за накипи не покрывается гарантией производителя), пробой изоляции, проверяемый по сопротивлению не менее 1…
Как ТЭН работает в масляном радиаторе
В масляном радиаторе прямой трубчатый элемент установлен внутри нижней секции и погружён в масло. В этой карточке указаны мощность 1,5 кВт, длина 272 мм, диаметр D42, штуцер G1 1/4 и оболочка из нержавеющей стали. С этими параметрами сравнивают снятый нагреватель и узел радиатора: одной проверки мощности для подбора недостаточно.
В справочнике среди примеров масляных радиаторов указаны Hyundai H-HO-3-11, Eurolux ОМПТ-EU-12Н, Polaris CR 0612B, Oasis UT-20 и Ресанта ОМ-9А. Это модели оборудования, а не подтверждение, что в них установлен именно ТЭН 1,5 кВт с длиной 272 мм и штуцером G1 1/4. У конкретного радиатора могут отличаться резьба, положение крепления или длина элемента внутри секции.
- Нагреватель находится в нижней секции и передаёт тепло маслу. Длина 272 мм и диаметр D42 должны соответствовать месту установки, иначе совпадения мощности будет недостаточно.
- При коррозии корпуса или нарушении герметичности секции масло может вытекать. Перед заменой ТЭН оценивают состояние самого радиатора: новый элемент не устраняет причину утечки.
- Если из-за протечки уровень масла снижается, спираль может перегреться и перегореть. Поэтому для этого исполнения сухой ход означает риск работы без требуемого погружения в масло.
- Для позиции 1,5 кВт, 220 В расчётный ток составляет 6,8 А, а расчётное сопротивление в рабочем режиме - 32,3 Ом. Эти расчётные значения относятся к данному исполнению.
- Штуцер G1 1/4 задаёт резьбовое крепление, D42 и L272 мм - габариты нагревателя. При проверке замены рассматривают всю комбинацию параметров, а не только обозначение «ТЭН 220В».
Как заменить нагреватель в батарее
У этой позиции заданы 1,5 кВт, 220 В, D42, G1 1/4 и длина 272 мм. Сопоставьте параметры со старым узлом и проводите замену с учётом конструкции конкретного радиатора.
- Отключите радиатор от электропитания и дождитесь, пока прибор остынет. Перед началом работ убедитесь, что он обесточен.
- Снимите старый нагреватель способом, предусмотренным конструкцией радиатора. Если резьбовое соединение не поддаётся, не переносите усилие на корпус секции.
- Сравните электрические данные: у этой позиции мощность 1,5 кВт и напряжение 220 В. Расчётные ориентиры для неё - ток 6,8 А и сопротивление в рабочем режиме 32,3 Ом.
- Проверьте механические параметры: длину 272 мм, диаметр D42 и штуцер G1 1/4. Несовпадение длины или резьбы может помешать установке даже при одинаковой мощности.
- Если крепление, материал оболочки или форма старого элемента отличаются, заранее согласуйте вариант исполнения. Не пытайтесь компенсировать несовпадение резьбы усилием при монтаже.
- После установки проверьте герметичность соединения и работу радиатора в штатном положении. ТЭН должен находиться в предусмотренной среде; при потере масла эксплуатация может привести к перегреву спирали.
Что можно изменить в этой позиции по заказу
Базовое исполнение карточки: 1,5 кВт, 220 В, оболочка из нержавеющей стали, D42, штуцер G1 1/4 и длина 272 мм. При изменении мощности, крепления или формы учитывают посадочное место радиатора и рабочую среду.
- Сейчас у ТЭН штуцер G1 1/4, наружный диаметр D42 и длина 272 мм. Вместо указанного штуцера можно заказать резьбу G1/2, G1, G1 1/2, G2, G2 1/2, М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28; другой вариант крепления - фланец под бак. Требуемую резьбу выбирают по ответной части радиатора.
- В карточке оболочка из нержавеющей стали, то есть это ТЭН из нержавейки. По заказу делаем оболочку из чёрной стали, нержавеющей стали AISI 304, AISI 316 или 12Х18Н10Т, жаропрочной стали, меди или титана; можно заказать титановый ТЭН. Также доступны покрытия цинком или фторопластом.
- Сейчас мощность составляет 1,5 кВт, напряжение - 220 В. Для варианта 0,8 кВт на 220 В ток будет 3,6 А, а нагрузка на оболочку при той же длине изменится в 0,53 раза. Для 2,2 кВт на 220 В ток составит 10 А, нагрузка изменится в 1,47 раза. Эти варианты нельзя считать простой заменой без проверки длины под рабочую среду.
- Для позиции указаны длина 272 мм и диаметр D42, а форма отдельно в названии не обозначена. По заказу выполняем прямую, U-, W-, M- или Г-образную форму, скрепку, кольцо, спираль либо вариант по эскизу. Для заданной формы согласуют длину, радиус гиба и межосевое расстояние.
- В каталожном названии не указано исполнение выводов. По заказу можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции; необходимую длину контактной части задают отдельно вместе с параметрами этого ТЭН.
- Для исполнения с параметрами 1,5 кВт и 220 В можно дополнительно заказать встроенный термовыключатель или термостат. Их наличие не заявлено для базовой позиции.
Где применяют подобные трубчатые нагреватели
Подобные трубчатые ТЭН применяют в клеевых ваннах кромкооблицовочных станков. Ванна расплавляет клей на основе EVA, PUR, PA или PO, который наносят на кромочный материал перед приклеиванием к щиту мебельной детали. Это отдельная область применения: у данной карточки назначение указано как ТЭН для чугунной батареи, параметры которого - 1,5 кВт, 220 В, D42, G1 1/4 и длина 272 мм.
Такой тип нагревателя ставят также в паяльные ванны для группового лужения и пайки. В них нагревают расплавленный оловянно-свинцовый или бессвинцовый припой для обработки проводников, кабельных наконечников и плат. Запросы «тэн для воды» и «водяной тэн» обозначают другой вариант применения и не описывают указанную здесь масляную среду. Для паяльной ванны важны собственные параметры нагревателя и соответствие рабочей среде; совпадения по материалу оболочки или электрическим данным недостаточно.
Какие данные нужны для подбора замены
Для проверки позиции сообщите модель радиатора и приложите фото узла установки. Сравнить нужно параметры карточки: 1,5 кВт, 220 В, D42, штуцер G1 1/4 и длина 272 мм. На фото должны быть видны нагреватель и место его крепления, чтобы оценить не только электрические данные, но и форму соединения.
Если маркировки на старом элементе нет, приложите его фотографии и укажите измеренные длину, диаметр, форму и тип крепления. Также сообщите мощность и напряжение старого ТЭН, если эти сведения доступны. Для изменения исполнения отдельно напишите, какая резьба или фланец нужны, какой материал оболочки рассматривать и какие выводы должны быть у нагревателя.
Укажите, что именно требуется сохранить в замене: длину 272 мм, диаметр D42, штуцер G1 1/4 или электрические параметры 1,5 кВт и 220 В. Если планируется другая мощность, приведите её вместе с напряжением и опишите рабочую среду. Например, для 0,8 кВт на 220 В расчётный ток составляет 3,6 А, а для 2,2 кВт на 220 В - 10 А; нагрузка на оболочку при прежней длине изменяется, поэтому вариант оценивают в комплексе с размерами и условиями работы.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Штуцер G1 1/4 | соседние размеры G1, G1 1/2 или метрическая М14х1,5, М16х1,5; если старый штуцер другой, повторяем его |
| Мощность 0,8 кВт на 220 В | ток 3,6 А; при той же длине нагрузка на оболочку изменится в 0,53 раза, длину проверяем под среду |
| Мощность 2,2 кВт на 220 В | ток 10 А; при той же длине нагрузка на оболочку изменится в 1,47 раза, длину проверяем под среду |
| 1,5 кВт на 380 В вместо 220 В | ток 3,9 А, сопротивление спирали 96,3 Ом; спираль пересчитываем, размеры остаются |
Вопросы
Можно ли сделать ТЭН 1,5 кВт с другой резьбой или креплением?
Да. Для исполнения 1,5 кВт, длиной 272 мм и штуцером G1 1/4 можно заказать другой размер резьбы или фланец под бак. При подборе укажите требуемое крепление и параметры посадочного места.
Можно ли изменить выводы или контактную часть ТЭН?
Да, для этого ТЭН с параметрами 1,5 кВт и 220 В можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо проводные выводы в термостойкой изоляции. В каталоге указана общая длина нагревателя 272 мм, а длину контактной части задают отдельно.
Можно ли оставить размеры, но изменить мощность или напряжение?
Да, электрические параметры согласуют с сохранением размеров, но проверяют расчёт спирали и нагрузку на оболочку. Например, вариант 1,5 кВт на 380 В имеет ток 3,9 А и сопротивление спирали 96,3 Ом; спираль пересчитывают, размеры остаются.
Можно ли подобрать замену без маркировки старого ТЭН?
Для сравнения с этой позицией нужны фото и измерения: D42, длина 272 мм, штуцер G1 1/4, мощность 1,5 кВт и напряжение 220 В. Дополнительно укажите модель радиатора и форму нагревателя.
Можно ли использовать ТЭН для чугунной батареи в другой среде?
Среду учитывают при выборе мощности, длины и материала оболочки. Подобные трубчатые нагреватели применяют в клеевых и паяльных ваннах, но параметры данной позиции - 1,5 кВт, D42 и длина 272 мм - сами по себе не подтверждают пригодность для такой установки.
Подойдёт ли этот ТЭН к моей модели радиатора?
Для проверки сравните мощность 1,5 кВт, напряжение 220 В, диаметр D42, длину 272 мм и штуцер G1 1/4 с узлом радиатора. Hyundai H-HO-3-11 и Polaris CR 0612B приведены как примеры масляных радиаторов, а не как подтверждённые модели для этой позиции.
Расчёт по мощности и напряжению
| Расчётный ток | 6,8 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 32,3 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
