ТЭН для дизкамеры КДЭ-2

Характеристики

Что известно и что нужно уточнить

Длина ТЭН для КДЭ-2: что сообщить для заказа

Каталожное название «ТЭН для дизкамеры КДЭ-2» не содержит ни развёрнутой длины, ни габаритов согнутого элемента. Поэтому по одному обозначению нельзя определить, какой контур должен повторить нагреватель и как он разместится в узле. Для заказа нужно раздельно описать длину трубки до формовки и размеры готового ТЭН.

У изогнутого нагревателя развёрнутая длина относится к трубке до гибки. После формовки указывают габариты, которые задают положение ТЭН в посадочном месте: расстояние между концами, высоту и межосевое расстояние параллельных участков. Для изделия КДЭ-2 эти значения в карточке не указаны. Габариты нужны, чтобы определить размещение, а развёрнутая длина используется как исходный параметр при расчёте мощности.

В данных по ГОСТ 13268-88 приведён общий диапазон развёрнутой длины ТЭН от 250 до 6300 мм. Он не задаёт длину нагревателя для КДЭ-2: это диапазон стандарта, а не характеристика данной позиции. Нельзя выбрать из него значение только по обозначению дизкамеры. Если известен один габарит после гибки, он также не сообщает автоматически длину трубки до гибки.

Для тэн по размерам КДЭ-2 в задании полезно показать контур, отметить концы, высоту и участки, между которыми измеряется межосевое расстояние. Если нагреватель изогнут в нескольких плоскостях, это нужно отразить на эскизе. Так описание будет относиться именно к геометрии ТЭН для этой дизкамеры, а не только к общему названию оборудования.

• Развёрнутая длина: длина трубки до гибки; в названии ТЭН для КДЭ-2 значение отсутствует.
• Форма: контур и расположение изгибов, которые должен иметь готовый элемент.
• Габариты после формовки: расстояние между концами, высота и межосевые расстояния параллельных участков.
• Для расчёта и посадки дополнительно нужны диаметр трубки, мощность, напряжение, длина холодной зоны или контактного стержня и тип крепления.

Как задать исполнение именно для ТЭН КДЭ-2

Для позиции «ТЭН для дизкамеры КДЭ-2» каталог подтверждает только тип изделия и назначение. Если нужен тэн на заказ, в заявке стоит связать желаемое исполнение с этим обозначением и перечислить отсутствующие параметры: форму, размеры, крепление, оболочку и выводы. Само название КДЭ-2 не сообщает, какая резьба, мощность или длина установлены у конкретного нагревателя.

Варианты ниже позволяют описать, каким может быть заказной трубчатый электронагреватель для дизкамеры КДЭ-2. Они не означают, что одно из этих исполнений уже является характеристикой товара. Геометрию следует задавать в связке: длина трубки до гибки, получаемый контур, радиус изгибов и размеры готового элемента. Это особенно важно, если изменение формы затрагивает расстояние между концами или положение участков относительно посадки.

• Крепление: для ТЭН КДЭ-2 в названии оно не обозначено. В заказе можно указать штуцер с гайкой и нужную резьбу: метрическую М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28; из трубных предусмотрены G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2. Другой предусмотренный вариант для этой позиции - фланцевое крепление.
• Геометрия: для изделия КДЭ-2 форма в каталоге не задана. В заказе можно обозначить прямое исполнение, U-, W-, M- или Г-образный контур, скрепку, кольцо, спираль, оребрённый вариант либо форму по эскизу. Вместе с выбранным контуром нужно описать развёрнутую длину, радиус гиба и межосевое расстояние, чтобы речь шла о готовом ТЭН для заданного узла.
• Оболочка: материал у ТЭН для КДЭ-2 не указан. Для заказа можно выбрать чёрную сталь, нержавеющую сталь или медь; отдельно предусмотрены покрытия цинком или фторопластом. Материал и покрытие указывают в задании, а не выводят из названия дизкамеры.
• Выводы: тип контакта у позиции КДЭ-2 не приведён. Вариант заказа - контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Длину холодной зоны или стержня также требуется согласовать, потому что карточка её не сообщает.
• Электрические и дополнительные параметры: мощность и напряжение у ТЭН КДЭ-2 в названии отсутствуют. По заказу доступны напряжения 12, 24, 36, 48, 110, 220, 230, 380 и 400 В, мощность - от 100 Вт; также можно предусмотреть встроенный термовыключатель или термостат. Эти варианты нужно задать отдельно, они не являются готовыми параметрами каталожного изделия.

Где применяют подобные трубчатые нагреватели

Подобные трубчатые ТЭН применяют в промышленном и канальном увлажнителе воздуха: нагретая до кипения вода образует пар для увлажнения приточного воздуха в системах вентиляции и кондиционирования. В накопительном водонагревателе такой нагреватель используют для нагрева и хранения воды в баке до разбора. В электропарогенераторе он участвует в производстве технологического пара для пропаривания, стерилизации и обработки материалов.

Подобные ТЭН встречаются также в ванне длительной пастеризации молока, где нагревается вода в рубашке, а тепло передаётся молоку в рабочей ёмкости. В посудомоечной машине нагреватель работает с циркулирующей водой перед её подачей на разбрызгиватели. В промышленном парогенераторе для отпаривания тканей пар используют при влажно-тепловой обработке материала перед раскроем и после шитья. Это примеры применения подобных нагревателей, а не данные о геометрии или среде ТЭН для дизкамеры КДЭ-2.

Как увязать развёрнутую длину с обозначением КДЭ-2

Обозначение «КДЭ-2» связывает товар с дизкамерой, но не раскрывает маркировку самого нагревателя. По нему нельзя прочитать развёрнутую длину, диаметр оболочки, форму, крепление, мощность или напряжение. Поэтому подбор ТЭН для КДЭ-2 начинается не с предположения о размерах, а с уточнения данных, которых нет в названии.

При заказе изогнутого исполнения полезно разделить размеры на две группы. Первая - развёрнутая длина трубки, используемая как исходный параметр для расчёта мощности. Вторая - габариты готового ТЭН, по которым оценивают его расположение в узле. Изменение контура может изменить высоту, расстояние между концами и межосевое расстояние, но не позволяет считать развёрнутую длину известной без её отдельного задания.

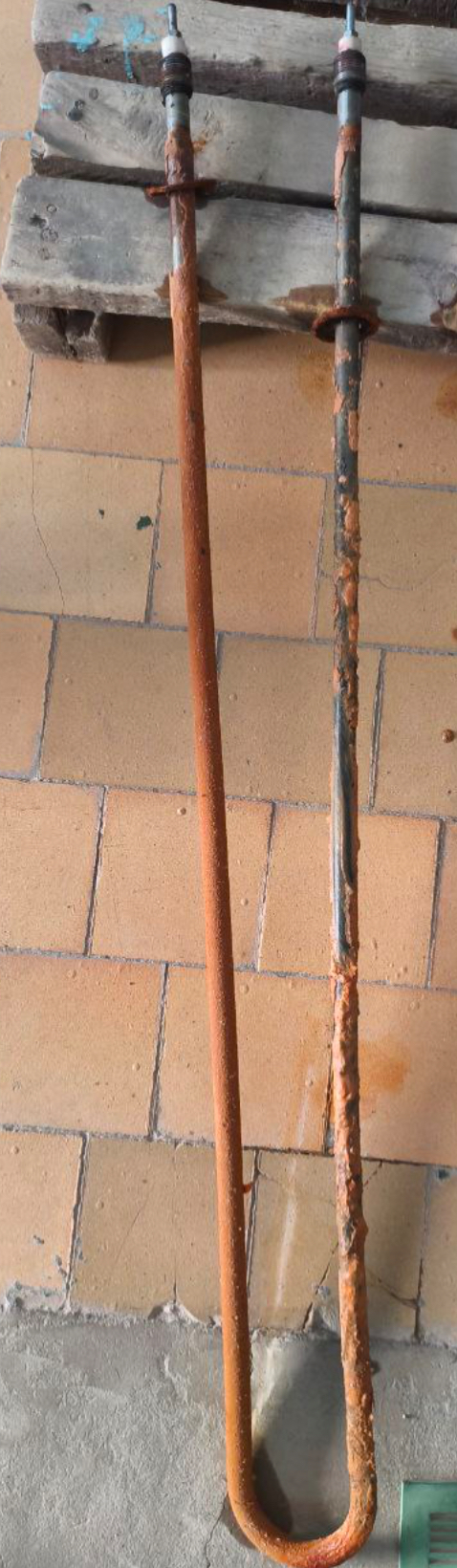

Если есть старый образец ТЭН для КДЭ-2, его маркировку можно сопоставить с геометрией. При отсутствии маркировки важны замеры трубки и готового контура, а также данные о подключении и среде. Для выбора схемы подключения требуются фактические напряжение и количество элементов: например, групповые ТЭН на 220 В в сети 380/220 В собирают по схеме звезда, а элементы на 380 В - по схеме треугольник. Это общие условия трёхфазного подключения, а не утверждение о напряжении изделия КДЭ-2.

Такой порядок помогает не смешивать параметры изделия с обозначением оборудования. В заявке на ТЭН для дизкамеры КДЭ-2 указывают, что должно совпасть по длине и форме, а отдельно - электрические характеристики, материал оболочки и крепление. Подбор ТЭН по маркировке старого образца дополняют измерениями: одной надписи на оборудовании для определения полного исполнения недостаточно.

• ГОСТ 13268-88 задаёт общий диапазон развёрнутой длины от 250 до 6300 мм; конкретное значение для ТЭН КДЭ-2 в каталоге не указано.
• Длину до гибки не подменяют высотой или расстоянием между концами готового элемента.
• Маркировку старого ТЭН сверяют с длиной, формой, диаметром трубки, креплением, мощностью и напряжением.
