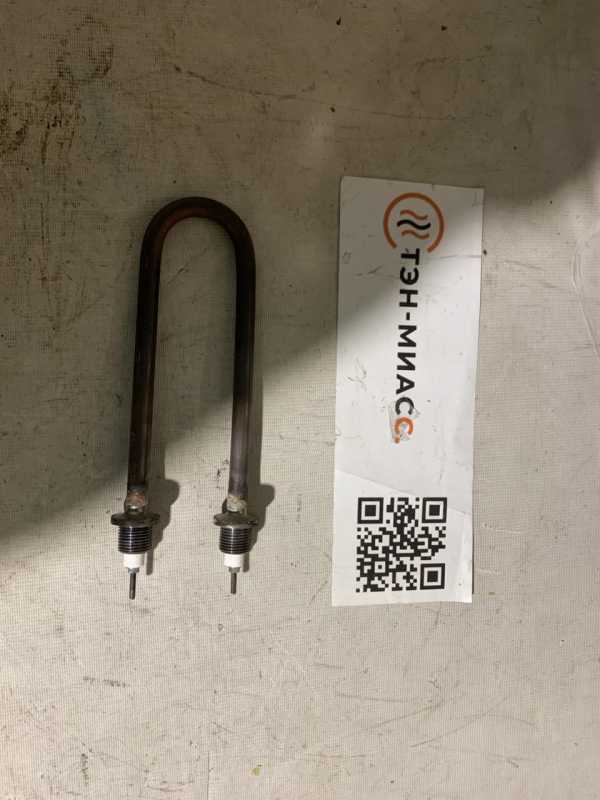

ТЭН-87(В) 13/3,5 кВт Вязьма (В15.61.00.100)

Характеристики

Что известно и что нужно уточнить

Что проверить у ТЭН-87(В) перед заменой

Каталожная запись помогает идентифицировать изделие по типу ТЭН-87(В), обозначению 13/3,5 кВт и мощности 3,5 кВт. Она не сообщает, совпадут ли посадка и форма старого нагревателя с узлом, где он установлен. Если нужен тэн на заказ, сопоставьте эти сведения с маркировкой снятой детали и её фактической конструкцией.

Число 13 в записи «13/3,5 кВт» не расшифровано, поэтому его нельзя уверенно считать диаметром оболочки. Для трубчатого электронагревателя важны также напряжение, длина, конфигурация изгиба, крепление, материал оболочки и исполнение выводов. Эти параметры не указаны в названии ТЭН-87(В), их требуется установить отдельно.

• Маркировка: перепишите надпись целиком, включая ТЭН-87(В), 13/3,5 кВт и дополнительные коды. Сопоставьте её с обозначениями В15.61.00.100, ЛО-10, В-10, В-15 или В15-322, если они есть на старом нагревателе.
• Геометрия: для замены именно этого ТЭН нужны диаметр трубки и её развёрнутая длина. Если старый нагреватель изогнут, зафиксируйте форму, радиус гиба и габариты после гибки, включая межосевое расстояние параллельных участков, когда оно влияет на установку.
• Электрические данные: для ТЭН-87(В) в карточке указана мощность 3,5 кВт, а напряжение отсутствует. Сверьте напряжение старой детали и оборудования отдельно; запись 13/3,5 кВт не заменяет этот параметр.
• Крепление: установите, как именно фиксируется нагреватель мощностью 3,5 кВт: через штуцер с гайкой или фланец. Для проверки также нужны размеры посадочного места, поскольку тип крепления в каталожном названии не приведён.
• Среда и подключение: укажите, что нагревается, и как выполнен электрический вывод. Название ТЭН-87(В) не задаёт материал оболочки, контактный стержень, тип провода или длину холодной зоны.

Как изменить исполнение ТЭН-87(В) по заказу

За исходные данные можно взять обозначение ТЭН-87(В) и мощность 3,5 кВт, а остальные параметры определить для конкретного узла. По заказу делаем трубчатые ТЭН по чертежу, эскизу, образцу или маркировке старого нагревателя; при этом характеристики, которых нет в каталожном названии, нужно задать отдельно.

При подготовке задания для исполнения 13/3,5 кВт полезно разделить требования на электрические и монтажные. Мощность из названия уже известна, но она сама по себе не задаёт напряжение, форму детали или её посадку.

• Сейчас для ТЭН-87(В) указана мощность 3,5 кВт, но не напряжение → по заказу можно задать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Новые электрические параметры указывают явно: число 13 в обозначении не раскрывает напряжение.
• В записи ТЭН-87(В) не обозначены тип и размер крепления → можно заказать штуцер с гайкой или фланец. Для штуцера доступны резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, а также G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2; конкретное исполнение задают по посадочному месту.
• Материал оболочки для ТЭН мощностью 3,5 кВт в названии не приведён → по заказу возможны чёрная сталь (сталь 10), нержавеющие стали AISI 304, AISI 316 и 12Х18Н10Т, жаропрочная сталь, медь или титан. Для этого же исполнения можно выбрать покрытие цинком либо фторопластом; материал и покрытие задают с учётом рабочей среды.
• Форма и габариты ТЭН-87(В) в карточке не обозначены → можно заказать прямую, U-, W-, M- или Г-образную форму, вариант «скрепка», кольцо, спираль, оребрённое исполнение или геометрию по эскизу. Для заказа указывают развёрнутую длину трубки, радиус гиба и габариты готовой детали, необходимые для установки.
• У ТЭН-87(В) на 3,5 кВт не описаны выводы и холодная зона → по заказу доступны контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Длину холодной зоны и контактного стержня задают для выбранной формы; дополнительно можно заказать встроенный термовыключатель или термостат.

Где применяют подобные трубчатые нагреватели

Для ТЭН-87(В) указаны обозначения Вязьма, В15.61.00.100, ЛО-10, В-10, В-15 и В15-322, но рабочая среда в названии не обозначена. Подобные трубчатые ТЭН применяют в кормозапарниках и электрических пищеварочных котлах для кормов: в рубашке нагревается вода, а в варочном баке находится кормовая масса. Оборудование используют для запаривания концентрированных, сочных и грубых кормов перед раздачей сельскохозяйственным животным.

Подобные ТЭН встречаются в промышленных парогенераторах для отпаривания тканей: нагретая до кипения вода образует пар под давлением, который используют при влажно-тепловой обработке. В парафиновых ваннах для косметологии нагреватель разогревает косметический парафин. В проточном водонагревателе он передаёт тепло воде во время её прохождения через прибор, а в промышленном бойлере ГВС нагревает водопроводную воду. Для химических реакторов и ёмкостей подобные нагреватели применяют при нагреве кислот, щелочей и других технологических растворов. Эти примеры относятся к применению аналогичного типа нагревателей и не устанавливают соответствие ТЭН-87(В) конкретной установке.

Как читать запись 13/3,5 кВт на ТЭН-87(В)

В названии ТЭН-87(В) отдельно приведены запись «13/3,5 кВт» и мощность 3,5 кВт. При проверке перед заменой разделяйте эти сведения и параметры, которых в карточке нет. ГОСТ 13268-88 содержит размерные ряды для ТЭН, однако по одной каталожной записи нельзя восстановить геометрию этого исполнения.

• «ТЭН-87(В)» - обозначение типа из названия товара. Оно не указывает форму трубки, размер крепления или материал оболочки.
• «3,5 кВт» - мощность, прямо указанная для этого ТЭН. Напряжение в названии не приведено, его требуется проверить отдельно.
• «13» входит в запись «13/3,5 кВт», но его значение в данных товара не объяснено. Считать это число диаметром оболочки без подтверждения нельзя.
• В ГОСТ 13268-88 приведён ряд диаметров оболочки одиночных ТЭН: 6,5; 8,0; 8,5; 9,5; 10,0; 13,0 и 16,0 мм. Наличие в ряду значения 13,0 мм не доказывает, что именно такой диаметр у ТЭН-87(В).
• Развёрнутая длина описывает трубку до изгиба, а длина после гибки и другие габариты нужны для оценки посадки готовой детали. При заказе ТЭН-87(В) мощностью 3,5 кВт эти параметры указывают раздельно, если требуется повторить изогнутую форму.

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
