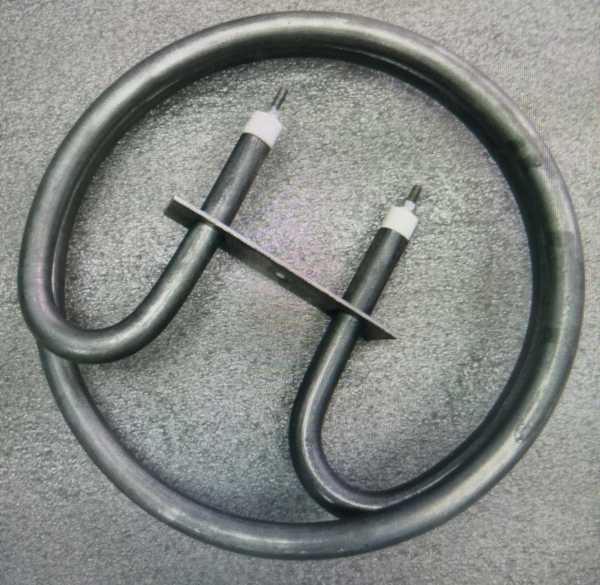

Характеристики
| Маркировка | 136A13/2,0-0220 |
|---|---|
| Развёрнутая длина | 1360 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 13 мм |
| Мощность | 2 кВт |
| Напряжение | 220 В |
| Код среды | O: движущийся воздух |
Маркировка по частям
| Часть | Что означает | Значение |
|---|---|---|
| 136 | развёрнутая длина | 1360 мм |
| A | длина контактного стержня в заделке | 40 мм |
| 13 | диаметр оболочки | 13 мм |
| 2 | мощность | 2 кВт |
| O | среда | движущийся воздух |
| 220 | напряжение | 220 В |
Что связывает длину, диаметр и мощность в маркировке
В обозначении 136A13/2,0-0220 длина 1360 мм и диаметр оболочки 13 мм описывают геометрию ТЭН, а значения 2,0 и 0220 задают мощность 2 кВт и напряжение 220 В. Буква A соответствует контактному стержню длиной 40 мм в заделке. Код O у этого исполнения означает работу в движущемся воздухе.
Для расчёта активной части из развёрнутой длины 1360 мм вычитают две холодные зоны: остаётся 1280 мм. При заданных 2 кВт и 220 В расчёт даёт ток 9,1 А; сопротивление в рабочем режиме составляет 24,2 Ом. Удельная поверхностная мощность по активной длине равна 3,83 Вт/см². Для воздуха ГОСТ 13268-88 указывает диапазон 3,5-6,5 Вт/см², а подходящее значение внутри него зависит от скорости потока и температуры воздуха. Поэтому цифру для ТЭН 136A13 сопоставляют с реальным режимом обдува.
- 1360 мм - развёрнутая длина трубки, используемая в расчёте активного участка.
- Диаметр оболочки 13 мм и мощность 2 кВт задают исходные параметры поверхностной нагрузки.
- Для исполнения на 220 В расчётный ток составляет 9,1 А.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1280 мм |
|---|---|
| Расчётный ток | 9,1 А |
| Расчётное сопротивление в рабочем режиме | 24,2 Ом |
| Удельная поверхностная мощность (по активной длине) | 3,83 Вт/см² |
| Предел удельной мощности для движущегося воздуха по ГОСТ 13268-88 | 3,5–6,5 Вт/см² в зависимости от скорости и температуры воздуха |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая или нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
| Мощность 1,5 кВт на той же длине | удельная нагрузка 2,87 Вт/см² вместо 3,83 Вт/см²; допустимость проверяем по скорости обдува |
| Стержень 65 мм (код B) вместо 40 мм | при той же развёрнутой длине 1360 мм активная часть станет 1230 мм, удельная нагрузка 3,98 Вт/см² |
| Мощность 2,5 кВт на той же длине | удельная нагрузка 4,78 Вт/см² вместо 3,83 Вт/см²; допустимость проверяем по скорости обдува |
| 2 кВт на 380 В вместо 220 В | ток 5,3 А, сопротивление спирали 72,2 Ом; спираль пересчитываем, размеры остаются |
Какие параметры ТЭН 136A13 можно изменить
Исходная маркировка фиксирует длину 1360 мм, оболочку 13 мм, мощность 2 кВт, напряжение 220 В и стержень 40 мм; остальные параметры можно выбрать под монтажное место и воздушный режим.
- В названии ТЭН 136A13 нет данных о креплении → по заказу можно предусмотреть штуцер с гайкой или фланец. Для штуцера доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2. Для выбора указывают требуемую резьбу и диаметр фланца, если выбрано фланцевое крепление.
- В исполнении 136A стержень имеет длину 40 мм → вместо него можно задать 65 мм (B), 100 мм (C), 125 мм (D), 160 мм (E), 250 мм (F), 400 мм (G) или 630 мм (H). Для этих вариантов предусмотрены резьбовые концы М4, М5 или М6 с гайками и шайбами, а также выводы проводом в термостойкой изоляции.
- Материал оболочки в маркировке не указан → для ТЭН на движущийся воздух можно выбрать чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой.
- Исходные электрические параметры - 2 кВт и 220 В → по заказу задают мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При изменении мощности пересчитывают удельную нагрузку для движущегося воздуха.
- Развёрнутая длина исходного изделия составляет 1360 мм → возможны прямая форма, U, W, M, Г-образное исполнение, скрепка, кольцо, спираль или оребрение. Для нестандартного ТЭН также можно предусмотреть встроенный термовыключатель или термостат.
Как пересчёт меняет исполнение 136A13
При длине 1360 мм снижение мощности с исходных 2 кВт до 1,5 кВт даёт нагрузку 2,87 Вт/см² вместо 3,83 Вт/см². Если поднять мощность до 2,5 кВт, показатель составит 4,78 Вт/см². Для обоих вариантов требуется проверить соответствие скорости обдува: значение нагрузки нельзя оценивать отдельно от условий, в которых работает оболочка диаметром 13 мм.
Замена стержня A длиной 40 мм на вариант B длиной 65 мм тоже меняет расчёт. При развёрнутой длине 1360 мм активная часть будет 1230 мм, а при мощности 2 кВт удельная нагрузка достигнет 3,98 Вт/см². Следовательно, выбор длины стержня для ТЭН 136A13 влияет не только на вывод, но и на долю активного участка.
Для варианта 2 кВт на 380 В расчётные значения составляют 5,3 А и 72,2 Ом. Габариты остаются прежними, но спираль пересчитывают под новое напряжение. Такой вариант выбирают с учётом электропитания узла, а не только по совпадению длины 1360 мм и диаметра 13 мм.
Где используют похожие воздушные ТЭН
Подобные трубчатые ТЭН применяют в инкубаторах для яиц, чтобы прогревать лотки в течение цикла выведения. В сушильных барабанах промышленных прачечных горячий воздух проходит через вращающийся барабан с бельём. В духовых шкафах такие нагреватели используют для выпечки, запекания и гриля, в том числе при принудительной конвекции.
Похожие нагреватели ставят в воздушные стерилизаторы для обработки металла, стекла и других термостойких материалов сухим горячим воздухом. Они также встречаются в ярусных хлебопекарных печах для выпечки в нескольких камерах и в канальных электронагревателях приточной вентиляции для подогрева потока. Параметры этого ТЭН - длина 1360 мм, оболочка 13 мм, мощность 2 кВт и напряжение 220 В - учитывают при подборе под габариты и обдув конкретного узла.
Как расшифровать код исполнения 136A13
В маркировке ТЭН 136A13/2,0-0220 элементы обозначения относятся к конкретным геометрическим и электрическим параметрам:
- 136 соответствует развёрнутой длине 1360 мм. Если трубка изогнута, длину после гибки и установочные габариты рассматривают отдельно.
- A обозначает контактный стержень длиной 40 мм в заделке; другие коды соответствуют другим длинам стержня.
- 13 указывает на диаметр оболочки в миллиметрах, а 2,0 - на мощность в киловаттах.
- 0220 соответствует напряжению 220 В; код O в данных для этого исполнения обозначает движущийся воздух.
Что указать для заказа ТЭН 136A13
Для запроса на тэн на заказ сообщите, нужно ли повторить исполнение 136A13/2,0-0220 или изменить отдельные параметры. Если маркировка сохранилась, тэн по маркировке можно сверить по длине 1360 мм, диаметру оболочки 13 мм, мощности 2 кВт и напряжению 220 В.
При другой форме дополнительно укажите установочные размеры: развёрнутая длина 1360 мм не определяет габариты после гибки. Для запроса на тэн по размерам также важны крепление и условия обдува, поскольку скорость движения воздуха влияет на допустимую нагрузку.
- Маркировку старого нагревателя или её фотографию; для исходного исполнения укажите 136A13/2,0-0220.
- Развёрнутую длину, диаметр трубки, форму и габариты после гибки; исходные значения - 1360 мм и 13 мм.
- Мощность, напряжение, среду и крепление; для этого ТЭН заданы 2 кВт, 220 В и движущийся воздух.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать ТЭН 136A13 с другой резьбой или креплением?
Да. Для исполнения длиной 1360 мм и с оболочкой 13 мм можно выбрать штуцер с предусмотренной резьбой либо фланец. Укажите требуемую резьбу или параметры посадочного места.
Можно ли изменить выводы или длину контактного стержня?
Да. В маркировке 136A13 код A означает длину стержня 40 мм; можно задать варианты от 65 до 630 мм по кодам B-H. Также выбирают резьбовые концы или выводы проводом в термостойкой изоляции.
Можно ли изменить мощность или напряжение, оставив размеры 1360 мм и 13 мм?
Да, электрические параметры пересчитывают. Например, вариант 2 кВт на 380 В при тех же габаритах имеет расчётные ток 5,3 А и сопротивление 72,2 Ом.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да. Для исполнения с длиной 1360 мм, оболочкой 13 мм, мощностью 2 кВт и напряжением 220 В подготовьте фото, размеры, форму, крепление и сведения об обдуве.
Можно ли использовать ТЭН 136A13 в другой среде?
В исходном исполнении указаны 2 кВт, 220 В и движущийся воздух. При другой среде для ТЭН длиной 1360 мм и диаметром 13 мм нужно отдельно оценить материал оболочки и поверхностную нагрузку.
Подойдёт ли ТЭН 136A13 к моему оборудованию?
Сверьте посадочные размеры и электрические параметры: у этого ТЭН длина 1360 мм, диаметр 13 мм, мощность 2 кВт и напряжение 220 В. Подобные нагреватели применяют в стерилизаторах ГП-20, ГП-40 и ГП-80 СПУ, но наличие такой модели не подтверждает совпадение с вашим узлом.
