Характеристики
| Обозначение | 816518 |
|---|---|
| Комплектация | с прокладкой |
| Мощность | 6 кВт |
| Напряжение | 230 В |
Что известно о параметрах нагревателя 816518

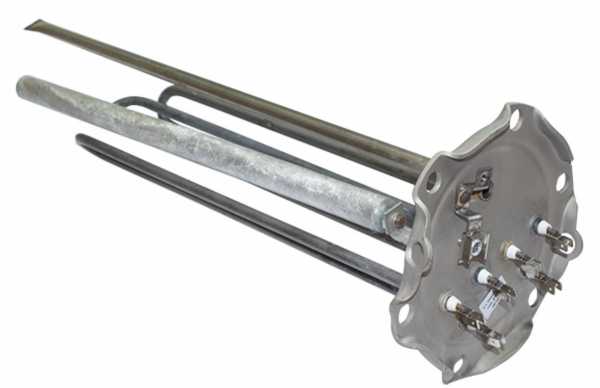

В названии нагревателя 816518 указаны три параметра: мощность 6000W, напряжение 230V и комплектность с прокладкой. Других размеров или характеристик каталожное название не содержит, поэтому по нему нельзя подтвердить совпадение длины, диаметра трубки, формы, выводов или крепления со старым нагревателем. Для исполнения 6000W на 230V расчётный ток составляет 26,1 А, расчётное сопротивление в рабочем режиме составляет 8,8 Ом. Эти величины помогают проверить электрическую часть замены; соответствие посадочного места и прокладки устанавливают отдельно по конструкции старого ТЭН.
Расчёт по мощности и напряжению
| Расчётный ток | 26,1 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 8,8 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Какие исполнения можно изменить для 816518
Исходные параметры карточки 816518: 6000W, 230V, прокладка. Если для установки нужен другой вариант, изменения согласуют по конкретным данным старого нагревателя и условиям работы.
- Сейчас указаны 6000W и 230V → по заказу можем выполнить другую мощность или напряжение. Если габариты сохраняются, нагрузку на оболочку пересчитываем с учётом среды.
- В названии указана прокладка, но не описаны её размеры и посадочное место → при заказе нужно уточнить конструкцию соединения, чтобы прокладка соответствовала узлу установки.
- Тип крепления 816518 в названии не указан → по заказу делаем крепление на штуцере с гайкой либо на фланце. Размер резьбы или фланца задают по старому нагревателю.
- Форма, длина и диаметр трубки для 816518 не приведены → по заказу выполняем прямую форму, U-, M-, W-образное исполнение и другие варианты; геометрию задаём по образцу или эскизу.
- Материал оболочки и конфигурация выводов в названии отсутствуют → для ТЭН на заказ можно согласовать материал оболочки и контактные выводы либо выводы проводом в термостойкой изоляции.
Как меняются расчётные варианты 6000W
Для исходного исполнения 816518 на 6000W и 230V расчётный ток равен 26,1 А, а расчётное сопротивление в рабочем режиме составляет 8,8 Ом. Эти числа относятся к указанному сочетанию мощности и напряжения. Если при подборе замены меняется хотя бы один из этих параметров, электрическую часть следует рассматривать как отдельный вариант, а не считать исходное исполнение неизменным.
При выборе мощности 3 кВт на 230 В расчётный ток составит 13 А. В расчёте при той же длине нагрузка на оболочку изменяется в 0,5 раза относительно исходного варианта. Это сопоставление показывает влияние снижения мощности, но не подтверждает, что прежняя длина подходит для любой установки: длину проверяют под конкретную среду. Для заказа важно сообщить, требуется ли именно 3 кВт и остаются ли прежними форма и габариты нагревательной части.
Для варианта 9 кВт на 230 В ток составит 39,1 А. Если длину оставить той же, нагрузка на оболочку изменится в 1,5 раза. Следовательно, переход с 6000W на 9 кВт нельзя описать только заменой значения на маркировке. При расчёте мощности ТЭН нужно учитывать, что при заданной длине меняется нагрузка на оболочку, и отдельно проверять длину для рабочей среды. Перед заказом нужно зафиксировать, что сохраняется: напряжение 230V, исходная геометрия или требуемая мощность.
Вариант 6 кВт на 220 В вместо исходных 6000W на 230V даёт расчётный ток 27,3 А и сопротивление спирали 8,1 Ом. В этом расчёте спираль пересчитываем, а размеры остаются. Для заказчика это означает, что изменение напряжения не требует автоматически менять заданную геометрию, но электрические параметры спирали должны соответствовать новому напряжению. В заявке следует различать исходное исполнение 6000W, 230V и требуемое 6 кВт, 220 В, чтобы не перенести расчётные значения одного варианта на другой.
Эти три расчётных случая помогают определить, какие данные передать для ТЭН по размерам. Для 3 кВт и 9 кВт приведены токи и относительное изменение нагрузки на оболочку при той же длине; для 6 кВт на 220 В указаны ток и сопротивление спирали, при сохранении размеров. В каждом случае нужно подтвердить требуемую мощность и напряжение, а для вариантов с другой мощностью также сообщить среду работы, чтобы проверить длину.
Как связать параметры 816518 с ГОСТ 13268-88
В ГОСТ 13268-88 трубчатый электронагреватель описан как нагревательный элемент с контактными стержнями, размещённый вместе с наполнителем в металлической оболочке. Для карточки 816518 известны обозначение, мощность 6000W, напряжение 230V и наличие прокладки; эти данные не дают полного обозначения по ГОСТ и не раскрывают конструктивные размеры. Поэтому число 816518 нельзя использовать как замену измерениям или считать кодом формы и крепления.
При сравнении старого нагревателя с 816518 электрические параметры проверяют отдельно от механических. Значения 6000W и 230V задают исходное исполнение по каталожному названию, а прокладка указывает на наличие этого элемента в комплектности. Чтобы определить, совпадёт ли замена с узлом установки, нужны сведения о форме, габаритах и креплении. Если выбирается другой вариант мощности или напряжения, расчётные данные из предыдущего раздела относятся только к соответствующему варианту.
- 816518: обозначение из названия карточки, не расшифровка размеров.
- 6000W: мощность исходного исполнения, для которого приведены расчётные 26,1 А и 8,8 Ом.
- 230V: напряжение исходного исполнения; вариант 6 кВт на 220 В имеет отдельные расчётные значения.
Какие данные снять для замены 816518
Для подбора замены нагревателя 816518 с параметрами 6000W и 230V соберите сведения, которые влияют на электрическое подключение и совпадение с местом установки. Укажите все отличия от исходного исполнения, включая требуемую мощность, напряжение и наличие прокладки.
- Маркировку старого ТЭН, включая обозначения на выводе или штуцере.
- Развёрнутую длину, диаметр трубки, а для согнутого нагревателя также форму после гибки.
- Мощность и напряжение старого исполнения; отдельно отметьте, если вместо 6000W и 230V нужен другой вариант.
- Среду работы и условия движения воздуха, если нагреватель работает в воздухе.
- Тип крепления: штуцер с резьбой, гайка или фланец; для фланца укажите межосевое расстояние.
- Фото старого нагревателя и места установки, чтобы сопоставить форму, крепление и прокладку.
Вопросы
Можно ли сделать 816518 с другой резьбой штуцера или другим креплением?
В названии 816518 крепление не указано. По заказу можем выполнить штуцер с гайкой или фланец; размер и конструкцию выбирают по старому нагревателю.
Можно ли изменить выводы или длину контактного стержня?
Тип выводов и длина контактного стержня для 816518 в названии не приведены. По заказу доступны контактные стержни с резьбой либо выводы проводом; нужное исполнение указывают отдельно.
Можно ли заказать 816518 на другую мощность или напряжение?
Да. Например, для 3 кВт на 230 В расчётный ток составляет 13 А, а нагрузка на оболочку при той же длине меняется в 0,5 раза; для 9 кВт на 230 В ток равен 39,1 А, изменение нагрузки составляет 1,5 раза.
Можно ли изготовить замену 816518 без маркировки старого ТЭН?
Можно передать размеры и фото, но одних данных 6000W и 230V недостаточно для проверки посадки. Укажите длину, диаметр трубки, форму, крепление и требуемую среду.
Можно ли использовать 816518 в другой среде?
В названии указаны 6000W и 230V, но среда работы не обозначена. Сообщите, где будет работать нагреватель, поскольку при изменении мощности на той же длине нагрузку на оболочку проверяют с учётом среды.
Подойдёт ли нагреватель 816518 к моему оборудованию?
По обозначению 816518 подтвердить совместимость нельзя: для этого нужны размеры и данные крепления. Сверьте мощность 6000W и напряжение 230V с требованиями оборудования и приложите фото старого нагревателя или его маркировку.
