Характеристики
| Тип | кольцевой (сопловой) |
|---|---|
| Модель | ЭНКм |
| Внутренний диаметр | 36 мм |
| Ширина | 55 мм |
| Мощность | 0,3 кВт |
| Напряжение | 220 В |
Где применяется и в каком оборудовании

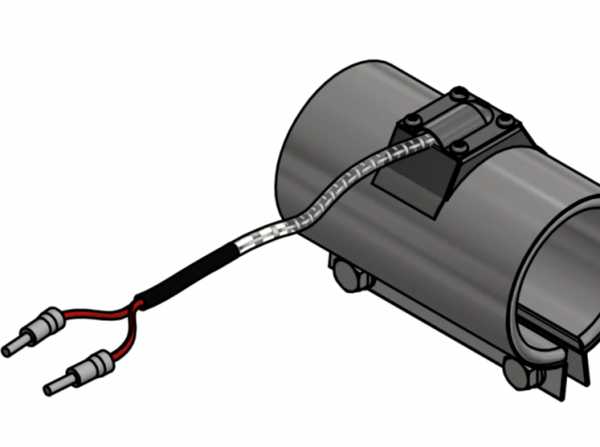

Кольцевой нагреватель ЭНКм используется на соплах ТПА, в горячеканальных системах, на манифольдах и переходных зонах экструдера. Также подходит для OEM-узлов с мини-катушечными нагревателями и литых бронзовых втулок-нагревателей (cast nozzle heater bushing).
Нагреватель для сопла работает в условиях плотного прилегания к цилиндру или соплу, где требуется малый диаметр нагревателя и равномерный нагрев.
- Сопло термопластавтомата
- Горячеканальная система
- Переходная зона экструдера
- Манифольд
Как подобрать кольцевой нагреватель
Для подбора хомутового нагревателя уточните внутренний диаметр и ширину посадочного места. Мощность и напряжение выбираются исходя из требуемой температуры и условий эксплуатации. У производителей кольцевых нагревателей встречаются типовые диаметры 30, 35, 40, 45, 50 и 60 мм, но возможны нестандартные размеры.
Обратите внимание на исполнение: цельный или разъёмный из двух полуколец, наличие выреза или отверстия под термопару. Тип выводов и длина провода также согласовываются.
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный
- Вырез или отверстие под термопару
- Тип выводов и длина провода
Особенности конструкции
Конструкция хомутового нагревателя негерметична, поэтому срок службы зависит от удельной мощности и рабочей температуры. Для умеренных температур применяют миканитовый нагреватель, для высоких - керамическое исполнение. У производителей кольцевых нагревателей используют коллекторный миканит белого цвета с электрической прочностью 25-30 кВ/мм.
По заказу делаем нагреватель с каналом охлаждения для переходных зон экструдера, где нужен одновременный нагрев и быстрое охлаждение. Также возможно исполнение с посеребрённым проводом и стекловолоконной изоляцией.
Исполнения и дополнительные возможности
Кольцевой нагреватель может быть изготовлен цельным или разъёмным из двух полуколец. По заказу делаем вырез или отверстие под термопару (угловая термопара, карман для термопары). Тип выводов и длина провода согласовываются.
Для малых диаметров (менее 30 мм) используем мини-катушечные нагреватели (nozzle heater) с диаметром нагревательного элемента 0,055 дюйма. Встроенная термопара типа J или K такого же диаметра доступна по запросу.
Что прислать для расчёта
Для изготовления кольцевого нагревателя по вашим размерам отправьте чертёж, образец или фото старого нагревателя с маркировкой. Укажите внутренний диаметр, ширину, мощность, напряжение, рабочую температуру и модель оборудования.
Дополнительно сообщите, нужен ли вырез под термопару, тип термопары (например, термопара типа K или байонетная термопара), а также материал изоляции (миканит, керамика).
- Чертёж или образец
- Внутренний диаметр и ширина
- Мощность и напряжение
- Рабочая температура
- Модель оборудования или маркировка
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот нагреватель к моему оборудованию?
Для проверки совместимости сравните внутренний диаметр и ширину с посадочным местом на сопле или цилиндре. Уточните мощность и напряжение. Если параметры совпадают, нагреватель подходит. При нестандартных размерах изготовим по чертежу.
Как правильно затянуть хомут на цилиндре?
Затягивайте хомут равномерно, без перекоса, до плотного прилегания. Не допускайте чрезмерного усилия, чтобы не повредить изоляцию. Рекомендуется использовать динамометрический ключ с моментом, указанным в паспорте нагревателя.
Можно ли сделать разъёмный нагреватель или с отверстием под термопару?
Да, по заказу делаем разъёмный из двух полуколец, а также с вырезом или отверстием под термопару. Тип термопары (K, J, байонетная) и её расположение согласовываются.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром: исправный нагреватель показывает номинальное сопротивление (рассчитывается по формуле R=U²/P). Проверьте изоляцию между выводом и корпусом. Осмотрите на предмет трещин или деформации.
Что прислать для расчёта и изготовления?
Пришлите чертёж, образец или фото старого нагревателя с маркировкой. Укажите внутренний диаметр, ширину, мощность, напряжение, рабочую температуру, тип выводов и длину провода. Если нужна термопара, сообщите её тип и расположение.
Как обеспечить плотную посадку на сопле малого диаметра?
Для малых диаметров (менее 30 мм) используйте кольцевой нагреватель с точным внутренним размером. Возможно изготовление с разрезом или разъёмным корпусом для удобной установки. Убедитесь, что ширина нагревателя соответствует длине сопла.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
