Характеристики
| Тип | ТЭН |
|---|---|
| Среда | Вода |
| Назначение | Для котла |
| Мощность | 12 кВт |
| Напряжение | 220 В |
12 кВт и 220 В: исходные параметры водяного ТЭН
Этот трубчатый электронагреватель обозначен как ТЭН 12 кВт на 220 В для котла с водой. Из названия известны мощность, напряжение и среда; оно не задаёт диаметр трубки, длину, форму, материал оболочки или способ крепления. Поэтому эти характеристики нельзя считать заданными для товара без отдельного согласования.
Для параметров 12 кВт и 220 В расчётный ток составляет 54,5 А, расчётное сопротивление в рабочем режиме - 4 Ом. Эти данные описывают электрические параметры исходного варианта. Они не определяют, будет ли исполнение с гайкой, фланцем или другим типом крепления: такой выбор зависит от места установки в котле.
Для водяного ТЭН материал оболочки выбирают с учётом воды в системе. Варианты для заказа включают медь и нержавеющую сталь, а точную марку согласуют по условиям эксплуатации. Так как металл в названии не указан, карточка не фиксирует конкретный материал для исходного исполнения 12 кВт на 220 В.
Расчёт по мощности и напряжению
| Расчётный ток | 54,5 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 4 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Материал оболочки и исполнение по заказу
Исходные характеристики товара - 12 кВт, 220 В и котёл с водой; конструкцию и материал оболочки можно согласовать для конкретного узла.
- Материал оболочки в названии не указан → для водяного исполнения по заказу делаем медную оболочку или оболочку из нержавеющей стали AISI 304 либо 12Х18Н10Т. Если в котле жёсткая или солёная вода, для ТЭН 12 кВт на 220 В можно согласовать оболочку из AISI 316 или титана.
- Возможен выбор чёрной стали по исполнению производителя → применение такого материала именно в водяном узле нужно отдельно согласовать. Материал не меняет указанную в каталоге мощность 12 кВт и напряжение 220 В.
- У ТЭН 12 кВт на 220 В тип крепления в каталоге не задан → для котла можно согласовать штуцер с гайкой или фланец. Размер соединения выбирают по посадочному месту нагревателя.
- Для исходного ТЭН 12 кВт на 220 В тип выводов не указан → по заказу доступны контактные стержни с резьбой и гайками либо провода в термостойкой изоляции. Выбранный вариант согласуют вместе с подключением нагревателя.
- Форма и длина не указаны → по заказу выполняем прямой или гнутый ТЭН, в том числе по эскизу. Размеры, форма и тип крепления не следуют автоматически из мощности 12 кВт.
Расчётные варианты: меняются ток и нагрузка на оболочку
Если вместо исходных 12 кВт на 220 В нужен вариант 12 кВт на 380 В, расчётный ток составит 31,6 А, а сопротивление спирали - 12 Ом. В этом варианте пересчитывается спираль; указанные в расчёте размеры остаются прежними. Это отдельное исполнение, а не характеристика товара с напряжением 220 В.
Для мощности 18 кВт на 220 В расчётный ток составляет 81,8 А. При сохранении длины нагрузка на оболочку будет в 1,5 раза выше относительно исходного варианта 12 кВт на 220 В. До выбора такого исполнения нужно проверить длину с учётом среды: исходное обозначение товара само по себе не подтверждает, что имеющейся длины достаточно для другой мощности.
При переходе с 12 кВт на 6 кВт на напряжении 220 В расчётный ток составит 27,3 А. Если оставить длину исходного ТЭН без изменений, нагрузка на оболочку будет в 0,5 раза относительно варианта 12 кВт. Для такого исполнения длину проверяют применительно к воде и конструкции котла.
Для воды доступны медь, нержавеющая сталь AISI 304 или 12Х18Н10Т, а также AISI 316 или титан для жёсткой либо солёной воды. Выбор материала оболочки - отдельный вопрос от пересчёта спирали: исходный товар остаётся ТЭН 12 кВт на 220 В, а варианты 12 кВт на 380 В, 18 кВт на 220 В и 6 кВт на 220 В требуют отдельного согласования.
В каких котлах встречаются водяные ТЭН
ТЭНы для воды устанавливают в отопительные котлы и в блоки нагрева водяной рубашки пищеварочных котлов и кормозапарников. Такие нагреватели встречаются в СИБТЕПЛОЭНЕРГОМАШ Стэн Каракан 10ТПЭ-3, Эван WARMOS TT-25К, Теплодар Куппер ПРО-22 (2.0), КПЭМ-60-О и ВКС-3М. Это примеры оборудования, а не подтверждение, что ТЭН 12 кВт на 220 В подходит к любой из этих моделей: проверяют маркировку и конструкцию установленного узла. В водяной рубашке накипь на поверхности нагревателя ухудшает теплоотдачу и может привести к локальному перегреву; при недостатке воды или сухом ходе нагреватель также может перегреться.
Накипь и сухой ход в котле с ТЭН 12 кВт
Для этого ТЭН указаны 12 кВт, 220 В и водяная среда. При выборе материала оболочки и исполнении котла учитывайте, как заполняется нагревательный узел и какое состояние воды в системе.
- Накипь на оболочке затрудняет передачу тепла воде. Для исполнения на 12 кВт это важно учитывать при подборе материала и геометрии: материал оболочки в названии не задан, а длину и форму нужно согласовать под котёл.
- Сухой ход опасен для нагревателя независимо от того, что на маркировке указаны 220 В. Если ТЭН не погружён в воду, спираль перегревается, наполнитель может растрескаться, а оболочка - изменить цвет и размягчиться.
- Анод для бойлера не убирает накипь с ТЭН 12 кВт и стенок бака. В воде с карбонатами он меняет состав образующихся отложений: соли магния становятся рыхлее, поэтому их проще удалить механически.
- Для жёсткой или солёной воды у ТЭН 12 кВт на 220 В можно согласовать оболочку из AISI 316 или титана. Это вариант материала для заказа, а не установленная по умолчанию характеристика товара.
Что сверить для изготовления водяного ТЭН
При запросе укажите исходные параметры товара: 12 кВт, 220 В, котёл и вода. Если сохранилась маркировка старого нагревателя, передайте её вместе с данными о материале оболочки, если он известен. Это поможет отделить исходную электрическую часть от конструктивных параметров, которых в названии каталога нет.
Для проверки посадки нужны длина и форма ТЭН, диаметр трубки, тип крепления и размеры штуцера или фланца. Уточните также, какая вода используется в котле: обычная, жёсткая или солёная. Эти сведения нужны, чтобы выбрать оболочку и обсудить исполнение именно для водяного узла.

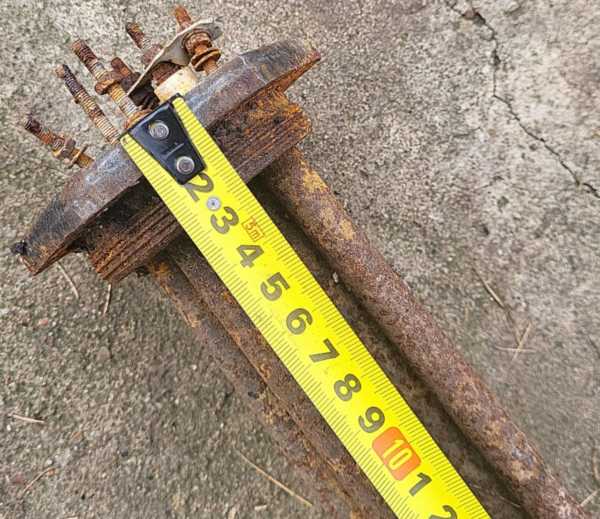

Если маркировки нет, приложите фото нагревателя и укажите модель котла. Модели из справочника, например КПЭМ-60-О или Эван WARMOS TT-25К, служат ориентирами по типу оборудования, но сами по себе не подтверждают совместимость с ТЭН 12 кВт на 220 В.
Вопросы
Можно ли сделать ТЭН 12 кВт на 220 В с другой резьбой или креплением?
Да. Для этого водяного ТЭН можно согласовать штуцер с гайкой или фланец, указав размеры посадочного места. Конкретное крепление в названии товара не задано.
Можно ли изменить выводы или длину контактного стержня?
Для исполнения 12 кВт на 220 В можно согласовать контактные стержни с резьбой и гайками либо провода в термостойкой изоляции. Конкретный вариант выводов задают отдельно.
Можно ли сделать другую мощность или напряжение при тех же размерах?
Да, возможны расчётные варианты, но электрические параметры нужно пересчитать. Например, для 12 кВт на 380 В расчётный ток составляет 31,6 А, сопротивление спирали - 12 Ом.
Можно ли изготовить ТЭН 12 кВт на 220 В без маркировки старого?
Для подбора конструкции нужны длина, форма, диаметр трубки и параметры крепления. Также укажите, что требуется водяной ТЭН для котла на 12 кВт и 220 В.
Можно ли поставить ТЭН 12 кВт на 220 В в другую среду?
В названии указана вода. Для другой среды нужно отдельно согласовать материал оболочки и конструкцию; без этих данных совместимость ТЭН 12 кВт на 220 В подтвердить нельзя.
Подойдёт ли ТЭН 12 кВт на 220 В к моему котлу?
Одних параметров 12 кВт и 220 В недостаточно, чтобы подтвердить посадку. Такие нагреватели встречаются, например, в КПЭМ-60-О и Эван WARMOS TT-25К, но совместимость проверяют по маркировке и размерам установленного ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
