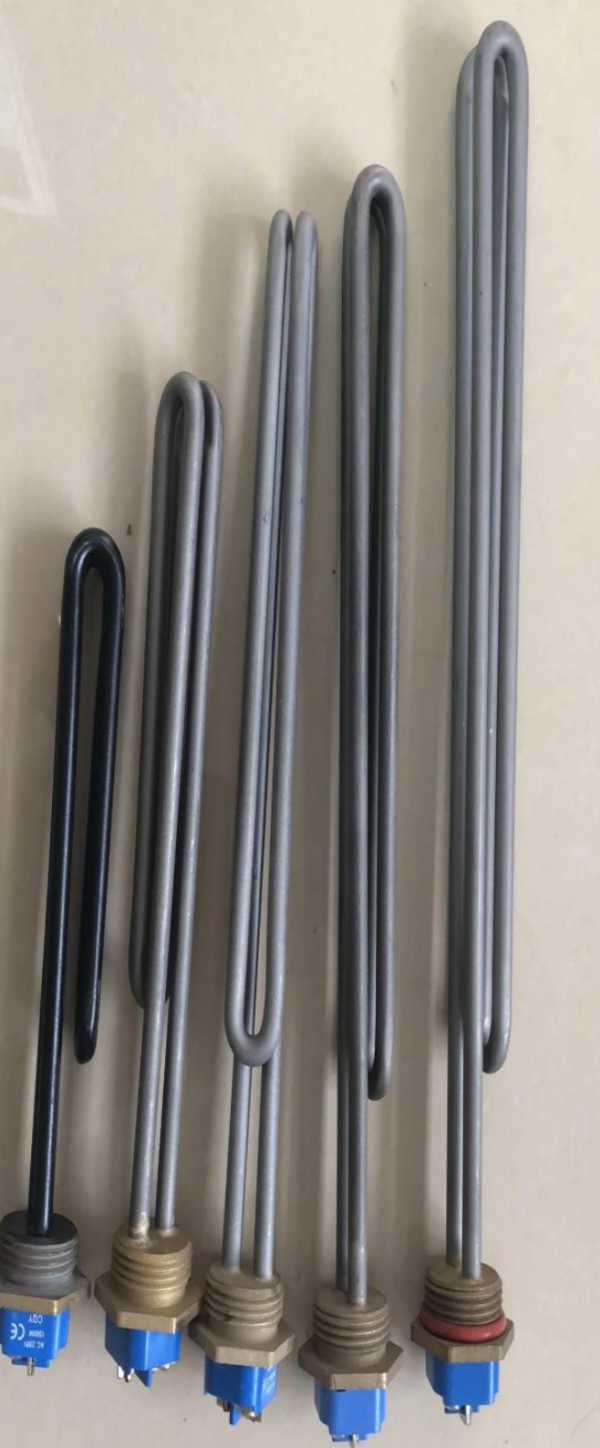

ТЭН 9 кВт к парогенератору АС 230 V 3000

Характеристики

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

9 кВт и 230 V: параметры ТЭН к АС 3000

В названии товара заданы назначение к парогенератору АС 3000, мощность 9 кВт и напряжение 230 V. Размеры, форма, материал оболочки и крепление там не обозначены, поэтому их нельзя считать характеристиками именно этого каталожного исполнения. При подборе замены электрические данные нужно соотнести с конструкцией узла.

Для сочетания 9 кВт и 230 V расчётный ток составляет 39,1 А, сопротивление в рабочем режиме - 5,9 Ом. Трубчатый электронагреватель передаёт тепло воде в парогенераторе, поэтому для подбора к АС 3000 важны не только эти расчёты, но и соответствие погружной части и посадки. Само обозначение оборудования не задаёт длину или форму нагревателя.

Как задать исполнение ТЭН 9 кВт для АС 3000

Для замены нагревателя к АС 3000 можно сохранить указанные в каталоге 9 кВт и 230 V, отдельно согласовав конструкцию, способ подключения и материал оболочки.

• В названии ТЭН к АС 3000 посадка не описана. Для конкретного узла можно предусмотреть штуцер с гайкой или фланец, согласовав крепление с парогенератором.
• Для подключения ТЭН мощностью 9 кВт на 230 V можно выбрать контактный стержень с резьбой и гайками либо выводы проводом в термостойкой изоляции. Длину холодного участка задают по месту подключения именно этого нагревателя.
• Материал оболочки каталожное обозначение не раскрывает. Для водяного ТЭН можно задать медную оболочку или нержавеющую сталь AISI 304 либо 12Х18Н10Т; если вода в парогенераторе жёсткая или солёная, в задании на замену указывают AISI 316 либо титан.
• Если вместо исходных 9 кВт и 230 V нужна другая мощность или напряжение, эти значения следует указать для пересчёта. Для сохранённой длины изменение мощности влияет на нагрузку оболочки, поэтому расчёт связывают с водой, которую нагревает АС 3000.
• Форма и длина ТЭН в названии не приведены. Для АС 3000 их можно задать по необходимой геометрии; по заказу также предусмотрены встроенный термовыключатель или термостат.

Варианты расчёта относительно исходных 9 кВт и 230 V

Исходные параметры ТЭН к парогенератору АС 3000 - 9 кВт и 230 V; для них указаны расчётный ток 39,1 А и сопротивление в рабочем режиме 5,9 Ом. Если на этом же узле требуется 9 кВт при 220 V, ток по расчёту будет 40,9 А, а сопротивление спирали - 5,4 Ом. Геометрические размеры при таком варианте остаются прежними, но спираль пересчитывают под 220 V.

Для исходного напряжения 230 V предусмотрен и расчёт варианта мощностью 13,5 кВт: ток составит 58,7 А. По сравнению с каталожными 9 кВт это увеличение мощности в 1,5 раза; при неизменной длине нагревательной части во столько же изменится нагрузка на оболочку. Для парогенератора такой переход требует проверки длины под фактическую водную среду.

При мощности 4,5 кВт на 230 V расчётный ток равен 19,6 А. Это половина от каталожных 9 кВт, и при сохранении длины нагревательной части нагрузка на оболочку изменится в 0,5 раза. В обоих вариантах, 13,5 и 4,5 кВт, длину проверяют с учётом среды, а не переносят автоматически из исходного исполнения.

Эти значения помогают сравнить три разных задачи для АС 3000: оставить 9 кВт и изменить напряжение на 220 V, сохранить 230 V и повысить мощность до 13,5 кВт либо снизить её до 4,5 кВт. Для каждой задачи нужно подтвердить электрические параметры и рабочую геометрию. Изменение мощности или напряжения не позволяет определить материал оболочки: его выбирают отдельно с учётом воды.

Как водяной ТЭН работает в парогенераторе

Погружной ТЭН находится в баке парогенератора и передаёт тепло воде, которая нагревается до кипения и образует пар. В справочнике среди примеров оборудования для хаммама и бани указаны Helo Steam Pro 9,5/12/16 кВт и Harvia HGX60. Это модели парогенераторов для примера, а не подтверждение совместимости с ТЭН к АС 3000 на 9 кВт и 230 V.

В гладильной системе нагреватель установлен в бойлере - отдельной ёмкости с водой. Примеры оборудования из справочника: Laurastar Lift White и Gorenje SGH2200LBC. Накипь на стенках бойлера ухудшает теплоотдачу; на погружной части ТЭН парогенератора отложения также мешают передаче тепла воде. Недостаточный уровень воды или работа без неё может привести к перегреву.

• Для замены в АС 3000 необходимо учитывать каталожные 9 кВт и 230 V, а также геометрию погружного узла. Накипь на ТЭН при постоянном кипячении затрудняет теплоотвод.
• Если уровень воды в баке падает, часть нагревателя может остаться без достаточного охлаждения. Это риск сухого включения, отдельный от электрических параметров 9 кВт и 230 V.
• Добавки для ароматизации пара могут изменить условия контакта оболочки с водой. Их наличие стоит указать при выборе материала для ТЭН к парогенератору.

Накипь и сухое включение при нагреве воды

Для ТЭН к АС 3000 с мощностью 9 кВт важно, чтобы тепло от оболочки отводилось водой. Отложения на поверхности затрудняют теплообмен, а работа погружного нагревателя при низком уровне воды создаёт риск перегрева. Эти условия нужно учитывать при выборе исполнения на 230 V.

• Если для парогенератора используется жёсткая или солёная вода, сообщите об этом при заказе ТЭН 9 кВт на 230 V: для такого условия можно рассмотреть оболочку AISI 316 или титановую.
• Накипь на ТЭНе мешает передаче тепла воде. Для АС 3000 важны режим кипячения и состояние водяного узла, в котором работает нагреватель.
• Сухое включение связано с уровнем воды, а не с расчётным сопротивлением 5,9 Ом. Погружную часть нужно эксплуатировать с учётом наличия воды в баке.
• Если в парогенератор добавляют ароматизаторы, это следует указать вместе с требованиями к оболочке. Для каталожного ТЭН материал не задан, поэтому его нельзя определить только по мощности 9 кВт.

Что сверить для замены ТЭН на АС 3000

В запросе укажите полное обозначение: ТЭН 9 кВт к парогенератору АС 230 V 3000. Подтвердите, что для АС 3000 нужно сохранить именно 9 кВт и 230 V, или сообщите требуемое изменение. Например, переход на 9 кВт при 220 V требует расчёта электрической части, а варианты 13,5 и 4,5 кВт меняют нагрузку на нагревательную оболочку.

Для этой замены сопоставьте с узлом АС 3000 длину нагревательной части, её форму после гибки и диаметр трубки. Отдельно зафиксируйте, где расположено крепление и как выполнено подключение. Эти данные дополняют заданные каталожные 9 кВт и 230 V: по ним одним геометрию конкретного ТЭН определить нельзя.

Также укажите, какая вода используется в парогенераторе и требуется ли конкретный материал оболочки. Если старый нагреватель не имеет читаемой маркировки, приложите его фотографии, сведения о модели оборудования и размеры посадочного места. Это позволит сопоставить конструкцию замены с АС 3000, не приписывая ей неподтверждённые параметры.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
