Характеристики

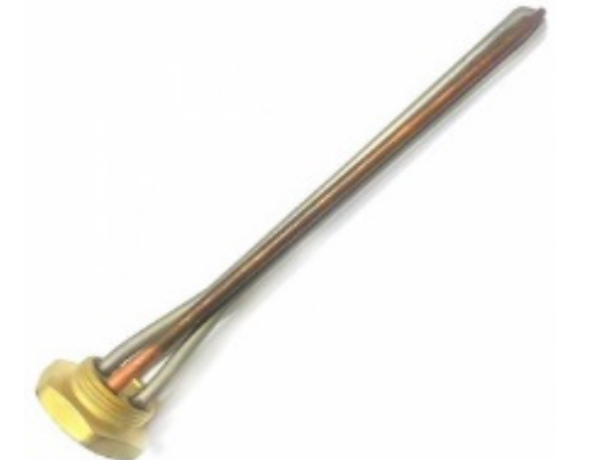

| Назначение по названию | для чугунной батареи отопления (радиатора) |
|---|---|
| Материал оболочки | нержавеющая сталь |
| Диаметр | D42 |
| Резьба штуцера | G1 1/4 |
| Длина | L272 мм |
| Мощность | 1,5 кВт |
| Напряжение | 220 В |
Расчёт по мощности и напряжению
| Расчётный ток | 6,8 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 32,3 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Как читать маркировку этого ТЭН
В названии указаны мощность 1,5 кВт, напряжение 220 В, нержавеющая оболочка диаметром D42, длина L272 мм и штуцер G1 1/4. Обозначение «тэн из нержавейки» здесь относится к материалу оболочки. По маркировке можно сверить основные параметры старого нагревателя; длину и посадку крепления нужно сопоставить с исполнением радиатора.
Для мощности 1,5 кВт при 220 В расчётный ток составляет 6,8 А, а расчётное сопротивление в рабочем режиме - 32,3 Ом. Это расчётные значения для указанной мощности и напряжения.
Какие исполнения можно заказать для этой модели
Базовые параметры карточки: 1,5 кВт, 220 В, нержавеющая оболочка D42, длина 272 мм и штуцер G1 1/4. По заказу меняем исполнение с учётом требуемого крепления и условий работы.
- Сейчас указан штуцер G1 1/4 → по заказу делаем другую резьбу: метрическую М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 или трубную G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2; также делаем фланец под бак.
- Тип выводов в названии не указан → по заказу устанавливаем контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны берём по старому ТЭН.
- Сейчас указана нержавеющая оболочка D42 → по заказу делаем оболочку из чёрной стали (сталь 10), нержавеющей стали AISI 304, AISI 316 или 12Х18Н10Т, жаропрочной стали, меди или титана; возможно покрытие цинком или фторопластом.
- Сейчас указаны 1,5 кВт и 220 В → по заказу изготавливаем мощностью от 100 Вт и на напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При тех же размерах другую мощность пересчитываем с учётом удельной нагрузки на оболочку и среды.
- Форма в названии не указана → по заказу делаем прямую форму, U, W, M, Г-образное исполнение, скрепку, кольцо, спираль, оребрённый вариант или форму по эскизу. Длину, радиус гиба и межосевое расстояние задаём по старому ТЭН или эскизу.
- Дополнение в названии не указано → по заказу устанавливаем встроенный термовыключатель или термостат.
Радиатор и другие узлы с трубчатыми нагревателями
По названию этот трубчатый электронагреватель предназначен для чугунной батареи: мощность 1,5 кВт, штуцер G1 1/4, длина 272 мм. Совместимость с конкретной моделью оборудования по одному названию не определить: её сверяют по креплению и размерам старого нагревателя.
Вода, оболочка и накипь
У этого ТЭН для воды указаны оболочка из нержавеющей стали D42 и мощность 1,5 кВт. Накипь на ТЭНе упоминается как причина отказа нагревательных блоков в оборудовании из справочника; состояние воды и режим работы нужно учитывать при выборе исполнения.
- При замене сверьте диаметр D42 и длину L272 мм.
- Проверьте резьбу штуцера G1 1/4 и посадку в радиаторе.
- Если требуется другая мощность, укажите среду: её учитываем при пересчёте нагрузки на оболочку.
- Для другой задачи, например для проточного водонагревателя или применения как ТЭН для бассейна, совместимость по названию этого товара не подтверждается.
Что сверить перед заказом такого исполнения
Для подбора аналога сравните параметры карточки со старым нагревателем: мощность 1,5 кВт, напряжение 220 В, оболочку D42, длину 272 мм и резьбу G1 1/4. Если нужна замена не один в один, отдельно укажите требуемое изменение.
Если маркировка на старом ТЭН отсутствует, приложите фото и размеры. По чертежу, эскизу или образцу можно задать развёрнутую длину, диаметр трубки, форму, мощность и напряжение.
- Размеры: длина и форма после гибки, диаметр трубки; для этого товара ориентир - L272 мм и D42.
- Крепление: резьба штуцера и способ посадки; в карточке указана G1 1/4.
- Электрические параметры и выводы: мощность 1,5 кВт, напряжение 220 В, требуемый тип выводов и длина холодной зоны.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать такой же ТЭН с другой резьбой или креплением?
Да. Вместо указанного штуцера G1 1/4 по заказу делаем варианты резьбы из списка исполнений или фланец под бак. Совместимость с конкретным радиатором сверяют по его посадочному месту.
Можно ли изменить выводы или длину контактного стержня?
По заказу доступны контактные стержни с резьбой М4, М5 или М6 с гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны задаём по старому ТЭН.
Можно ли сделать другую мощность или напряжение при тех же размерах?
Да, варианты мощности и напряжения согласуются при заказе. При сохранении размеров пересчитываем удельную нагрузку на оболочку с учётом среды.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да. Нужны образец или фото и замеры: длина, форма, диаметр трубки, резьба, мощность и напряжение, если они известны.
Можно ли использовать этот ТЭН в другой среде?
В названии указано назначение для чугунного радиатора. Для другой среды параметры исполнения нужно задавать отдельно; соответствие для проточного водонагревателя или ТЭН для бассейна из этой маркировки не следует.
Подойдёт ли ТЭН к моему оборудованию?
По одному названию совместимость подтвердить нельзя. Для подбора сравните крепление G1 1/4, длину 272 мм, диаметр D42 и маркировку старого нагревателя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
